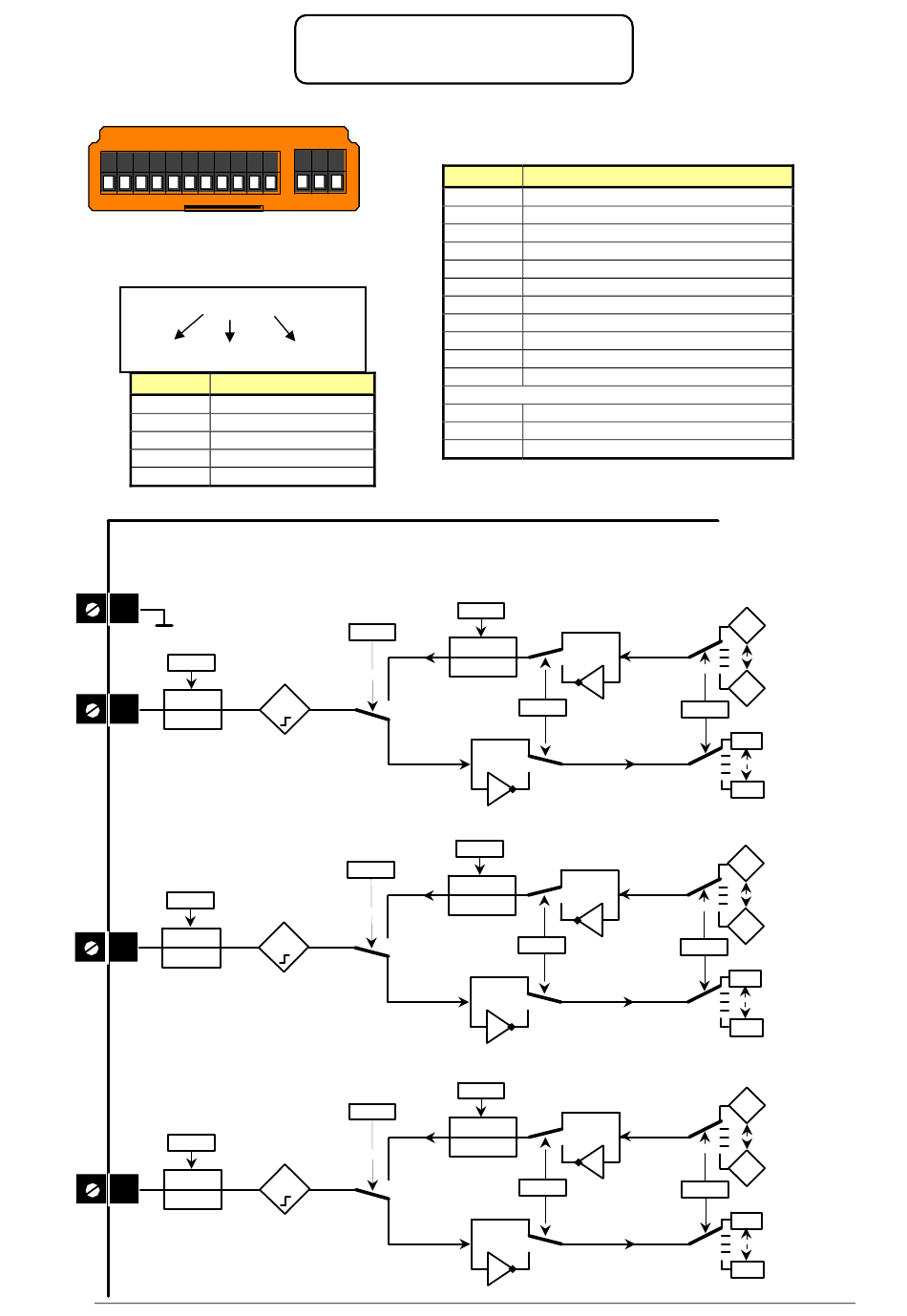

Optiemodule frontaanzicht
Kleur: Oranje
Moduulcode: 209
1.2.003
Slot – Menu - Parameter
Menu nr. Functie
1.0
Module setup
1.1
I/O setup
1.2
Digitale I/O
1.3
Analoge I/O
1.9
Temperatuurmeting
1
Input logic
(#)
1.1.008
Positive
2
1.2.001
Negative
Digitale
in-/uitgang 1
(*) een nieuwe inhoud van een oorsprong-
of bestemmingsparameter bevestigen
met de rode stop/reset toets.
Input logic
(#)
1.1.008
Positive
3
1.2.002
Negative
Digitale
in-/uitgang 2
Input logic
(#)
1.1.008
Positive
4
1.2.003
Negative
Digitale
in-/uitgang 3
ID300 Handleiding versie 2.2
ID300 Optiemodule
SI - I/O
De I/O aansluitingen hebben allemaal dubbele
functionaliteit zoals in onderstaande tabel is weergegeven
21
22
23
Klem nr. Functie
* 0V common verbonden met de 0V common van
de ID300.
Output
1.1.009
In-output
1.1.011
Push pull
Open coll.
Outpu
t
1
0
Input
Output
1.1.009
In-output
1.1.012
Push pull
Open coll.
Outpu
t
1
0
Input
Output
1.1.009
In-output
1.1.013
Push pull
Open coll.
Outpu
t
1
0
Input
Pagina 129 van 146
1
0V common *
2
Digitale in-/uitgang 1
3
Digitale in-/uitgang 2
4
Digitale in-/uitgang 3
5
Digitale in-/uitgang 4
6
0V common *
7
Analoge ingang 1 / digitale ingang 5
8
Analoge ingang 2 / digitale ingang 6
9
Analoge ingang 3 / digitale ingang 7
10
0V common *
11
Analoge uitgang 1 / digitale ingang 8
21
Relais uitgang 1
22
Relais common
23
Relais uitgang 2
(#) Input Logic parameter 1.1.008
heeft betrekking op alle digitale
ingangen.
0
1
1.2.011
Invert
0
1
Digital
0
output
1
1.2.012
Invert
Digital
0
input
1
(#)
0
1
1.2.013
Invert
0
1
Oorsprong (*)
x.xx
Digital
output
x.xx
(*)
1.2.021
Bestemming (*)
Digital
x.xx
input
x.xx
Oorsprong (*)
x.xx
x.xx
(*)
1.2.022
Bestemming (*)
x.xx
x.xx
Oorsprong (*)
x.xx
Digital
output
x.xx
(*)
1.2.023
Bestemming (*)
Digital
x.xx
input
x.xx
