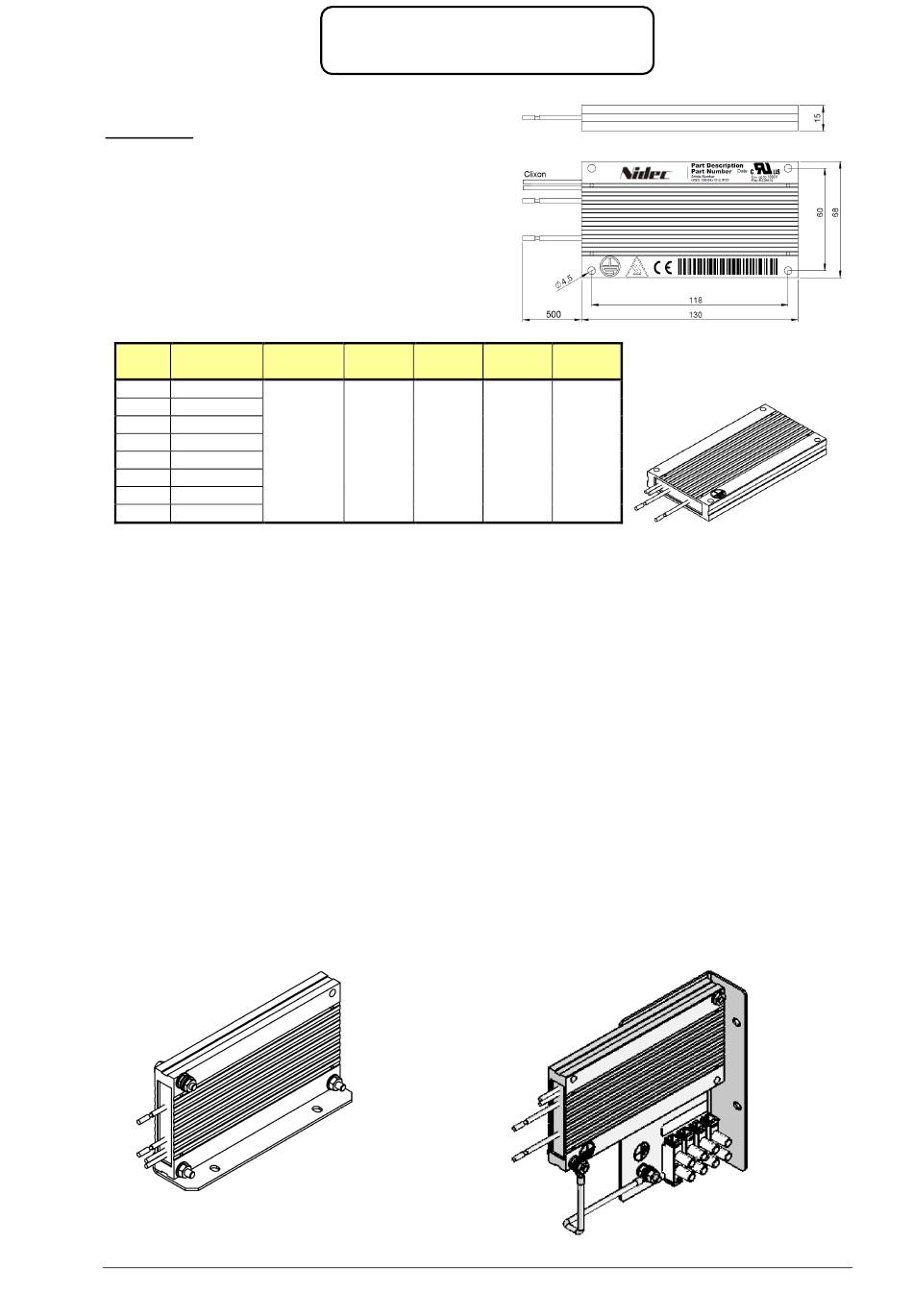

Compact remweerstanden type DBR.
Type: DBR
Vermogen:
* Tijdbasis:
Omgeving:
Classificatie: CE en UL
Inclusief:
Beschikbare types
DBR
Part
100% ID
(Ω)
nummer
20
1220-2201
40
1220-2401
50
1220-2501
68
1220-2681
80
1220-2801
100
1220-3101
135
1220-3131
270
1220-3271
Overlastbeveiliging
Bij het gebruik van remweerstanden van het type DBR is het aan te bevelen met de geïntegreerde thermo-
schakelaar de voeding van de ID300 uit te schakelen. Tevens is het aan te bevelen ook gebruik te maken van het
thermische rekenmodel van de ID300. Een overbelasting van de remweerstand zal dan resulteren in een <Brake R
Too Hot> trip. De volgende drie grootheden van de remweerstand moeten daartoe in de ID300 geprogram-meerd
worden.
#10.030 = Vermogen (kW),
#10.030: 0,1kW per weerstand. Bij een weerstand netwerk de som van de vermogens.
#10.031: Bij het type DBR een waarde van 45,00 sec, ook bij een weerstand netwerk.
#10.061: De waarde van de weerstand. Bij een weerstand netwerk de vervangingswaarde.
Voorbeeld 1: Een weerstand van 80Ω.
#10.030 = 0,1kW
#10.031 = 45,00 sec.
#10.061 = 80Ω
Montage.
Voor separate opstelling staan een tweetal montagebeugels ter beschikking zoals hieronder weergegeven.
Montagebeugel type V1
Part nummer 6541-0187-00
ID300 Handleiding versie 2.2
Commander ID300
Remweerstand
100W bij 100% ID
120sec.
IP54 bij 40°C
Clixon
40% ID
25% ID
(W)
(W)*
(W)*
100
200
300
#10.031 = Tijdconstante (sec),
Voorbeeld 2: Twee weerstanden van 80Ω parallel.
Pagina 19 van 146
15% ID
6% ID
Vermogens zijn van toepassing
(W)*
(W)*
voor CE en UL.
500
900
#10.061 = Weerstand (Ω)
#10.030 = 0,2kW
#10.031 = 45,00 sec.
#10.061 = 40Ω
Montagebeugel type V2
Part nummer 6541-0190-00
