Basis instellingen.
Programmeer de gewenste minimum en maximum uitgestuurde motorfrequentie in # 00.001 en #00.002.
•
Programmeer de gewenste acceleratie- en deceleratietijd in sec/100Hz in # 00.003 en #00.004.
•
Indien in verband met regeneratieve energie een remweerstand is aan gesloten programmeer #00.030 op Fast
•
en maak de volgende progammering
Parameter
ID-SIZE1-DBR400
10.030
10.031
10.061
Programmeren van menu 0.
Doorloop menu 0 en programmeer de in uw toepassing noodzakelijke functionaliteit. Raadpleeg hiertoe de
•
illustraties en beschrijving op de hierna volgende pagina's. Menu 0 is een samenstelling van de balangrijkste
parameters uit de achterliggende menu's. De in menu 0 opgenomen parameters en macro's is dusdanig
samengesteld dat bij de meerderheid van de toepassingen de gewenste functionaliteit via menu 0 verkegen kan
worden.
Achterliggende menu's.
Indien het noodzakelijk is een functie te programmeren die niet in menu 0 is opgenomen zal toegang tot de
•
achterliggende menu's 1 t/m 22 genomen moeten worden door #00.010 op <All Menus> te programmeren.
Indien parameters in menu 1 t/m 22 zijn gewijzigd sla die dan op door in parameter 000 van een willekeurig
•
menu <Save Parameters> te selecteren en dit te bevestigen met de rode toets

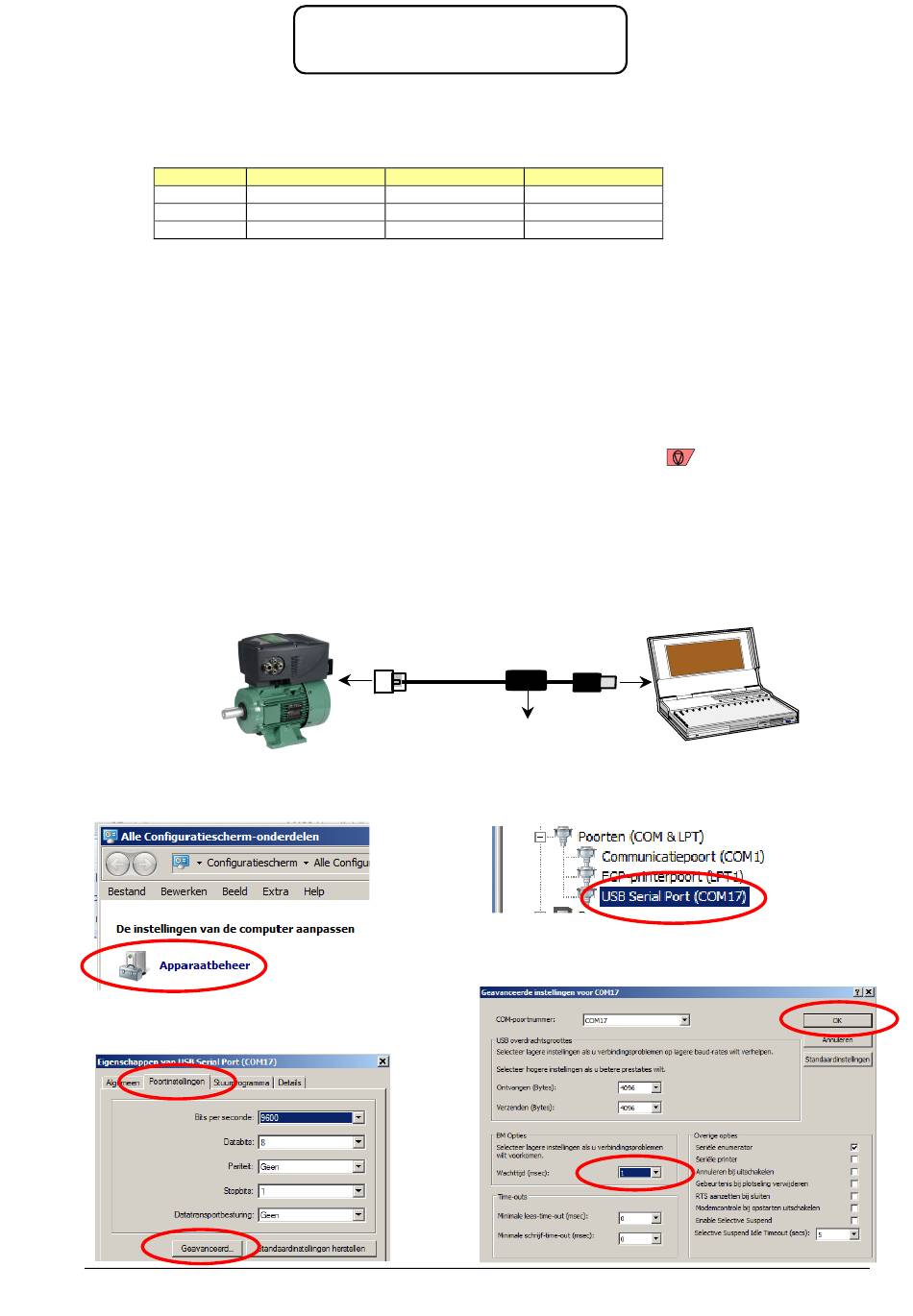

Opstarten en inregelen via een PC
Communicatie via een USB71 communicatiekabel.
Het is mogelijk om via de RJ45 connector in de klemmenkast van de ID300 met een USB71 kabel te communiceren met
een computer. In geval van het programma <Unidrive M Connect> moet dan via <Connection Settings> bovenin het
scherm een baudrate van 115200 ingesteld worden. Mogelijk heeft M-Connect de baudrate tijdens het scannen al op
115200 gedetecteerd.
Aan zijde van de computer moet de communicatie wachttijd via de volgende 4 stappen aangepast worden.
1)
Ga via het Configuratiescherm naar Apparaatbeheer
3)
Ga via Poortinstellingen naar Geavanceerd
ID300 Handleiding versie 2.2
Commander ID300
Opstarten en inregelen via een keypad
ID-SIZE2-DBR200
0.2
0.2
36
36
400
200
RJ45
USB71 communicatiekabel
Pagina 33 van 146
ID-SIZE3-DBR100
0.2
42
100
USB
2)
Selecteer de USB poort
4)
Selecteer een wachttijd van 1ms en bevestig met OK
Mogelijk moet de computer opnieuw opgestart worden.
.
