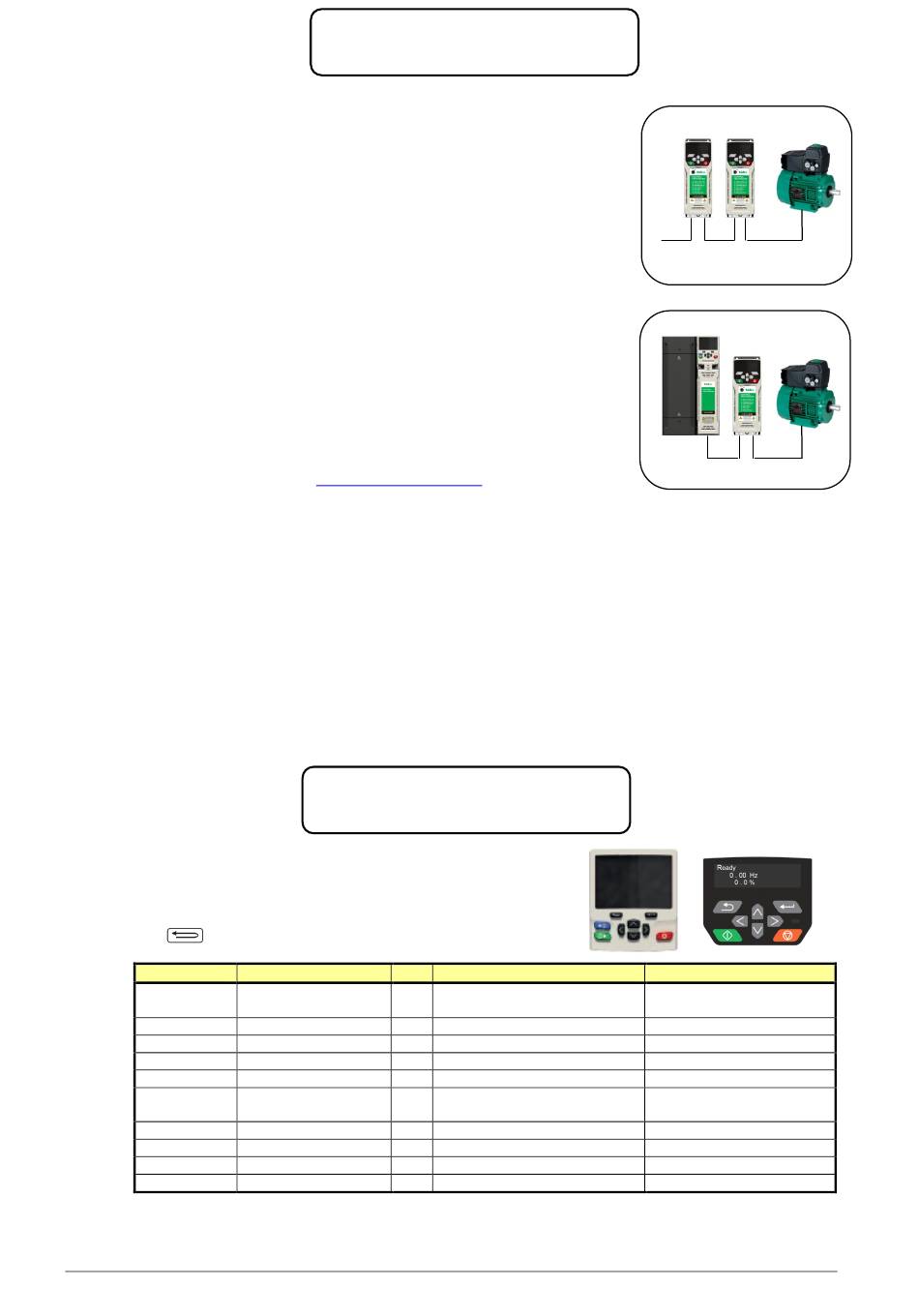

Ethernet:
Onderstaande applicatievoorbeelden zijn op basis van een Ethernet verbinding
tussen ID300 drives en/of externe apparatuur.
Distributed Application
•
Een system architectuur waarbij de toepassing wordt gecontroleerd door
meerdere processors of on-board programma's in diverse Unidrive-M of
ID300 drives
Real-Time Ethernet
•
Een aanvulling op het Ethernet protocol die gesynchroniseerde communicatie
mogelijk maakt tussen industriële apparatuur op basis van IEEE-1588.
Cyclic Data
•
Data die verzonden wordt tussen apparatuur op een vaste interval.
Centralized Application
•
Een systeem architectuur waarbij de applicatie wordt gecontroleerd of
gecoördineerd door één enkele externe processor, bv. een applicatie-
module in een Unidrive M uit de M600 en M700 serie of een externe
PLC of controller op basis van CoDeSys.
Ethernet IP
•
Voorbeelden beschikbaar via
Machine Control Studio:
Door gebruik van de on-board PLC in combinatie met de Machine Control Studio zal een externe PLC in veel
•
gevallen overbodig zijn.
Via de machine Control Studio heeft de gebruiker toegang tot de standaard beschikbare functies en functie-
•
blokken van CoDeSys en van derden.
De gebruiker heeft in de Machine Control Studio onder andere de beschikking over mathematische functies,
•
vergelijkingen, timers, counters, multiplexers, latches en bitmanupilatie.
Voor tijdkritische afhandelingen is in de on-board PLC een real time task beschikbaar van 16ms, overige taken
•
worden in een background task afgehandeld met een maximale scantijd van 256 ms.
De on-board PLC heeft de beschikking over de volgende type variabelen: Boolean, integer (8 bit, 16 bit, 32 bit,
•
met en zonder voorteken), floating point (64 bit), strings and time.
Voor de Machine Control Studio is een menu beschikbaar van maximaal 30 parameters. Naam, functie en
•
inhoud van deze parameters zijn door de gebruiker te definiëren en dit menu is toegankelijk via het toetsenbord.
Keypad menu
Met onderstaande parameters kan specifieke functionaliteit van het
Remote-KI-Keypad, Remote-KI-Keypad-RTC en het Remote-IP66-keypad
ingesteld worden. Deze parameters zijn bereikbaar door op het Keypad
de return toets
twee seconden ingedrukt te houden.
Parameter
Keypad.00
(1)
Keypad.01
(1)
Keypad.02
(1)
Keypad.03
(3
Keypad.04
(3)
Keypad.05
(1)
Keypad.06
(1)
Keypad.07
(2)
Keypad.08
(2)
Keypad.09
(2)
Van toepassing voor KI-Keypads en IP66 Keypad
(1)
Van toepassing voor KI-Keypads
(2)
Van toepassing voor KI-Keypad-RTC met real time clock
(3)
ID300 Handleiding versie 2.2
Commander ID300
Ethernet / Machine Control Studio
www.nidec-netherlands.nl
Commander ID300
Tekst
Language
RW
Show units
RW
Backlight level
RW
RTC Date
RO
RTC Time
RO
Hide text
RW
Software Version
RO
Language Version
RO
Font Version
RO
Show Menu Names
RW
Pagina 48 van 146
Keypads
Keuze
English / Deutsch / Francais /
Italiano / Espanol / Chinese
Off - On
0 – 100%
dag - maand - jaar
uur : min : sec
Off - 1
Off - On
Ethernet
Ethernet
Beschrijving
Taalkeuze in het keypad
Eenheden weergeven
Achtergrond verlichting
Keuze d.m.v. nummers
i.p.v. tekstkeuze.
Beschrijving van het menu
