Besturing instrument
4.2
Display van het instrument
De MFT-X1-display is een TFT-kleurenscherm van 480 x 272 met een gehard en gelijmd glazen scherm.

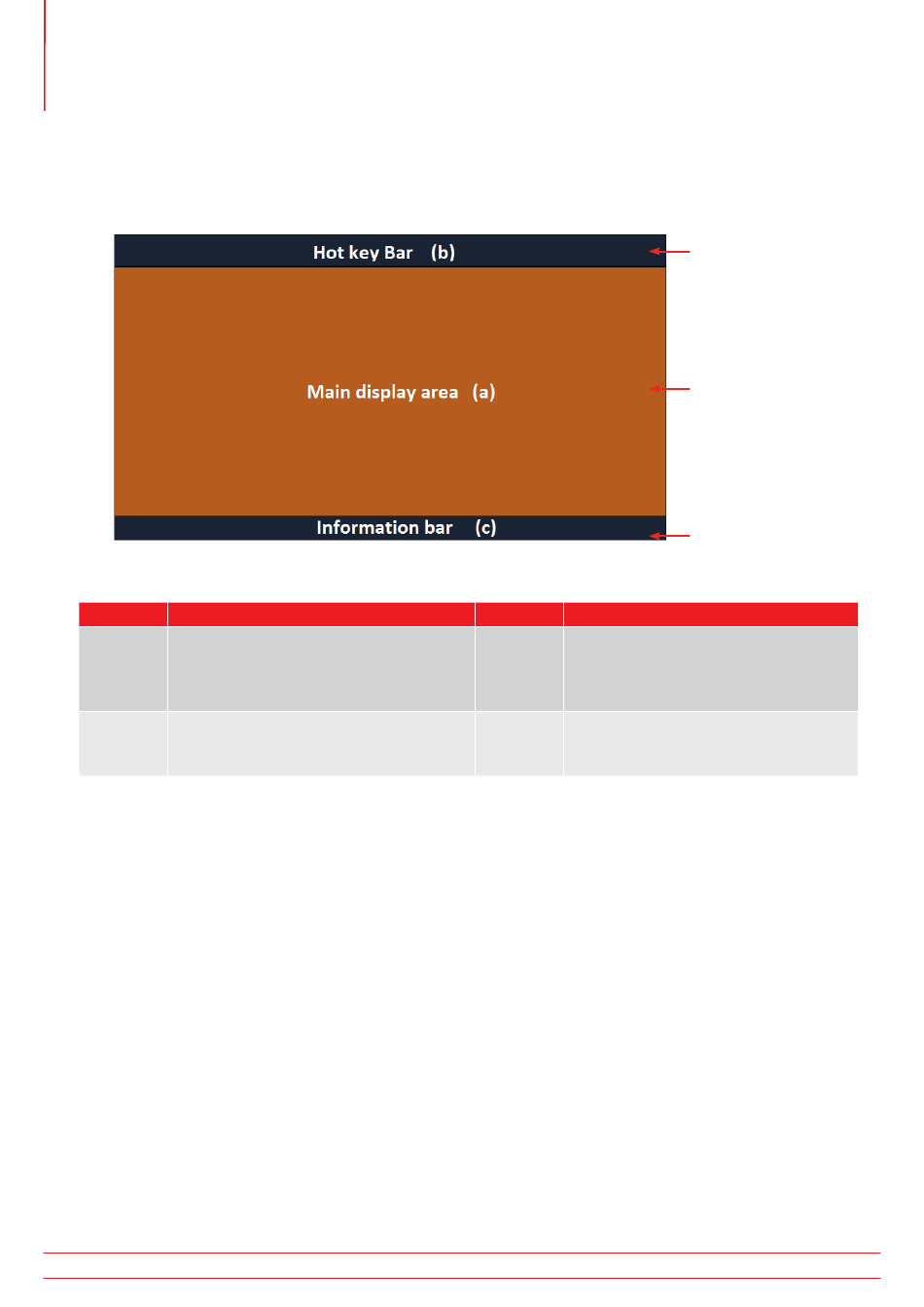

De display is verdeeld in drie gebieden:
Item
Beschrijving
1
Sneltoetsbalk - geeft de belangrijkste
functies weer
2
Hoofdgedeelte van de display - toont alle
meethoeveelheden en informatie over
secundaire tests
Het doel van het hoofdgedeelte van de display is de weergave van de meetresultaten. De informatie die in het
hoofdgedeelte van de display wordt weergegeven en de manier waarop de informatie is ingedeeld, is afhankelijk
van de test die u uitvoert en wordt voor elk type test uitgelegd in de relevante paragrafen.
De display gebruikt een kleurgecodeerde achtergrond voor verschillende tests, zoals gebruikt door Megger Limited
voor alle instrumentbereiken
4.2.1 Kleurgecodeerde achtergronden
Zodat u direct kunt zien welke test u hebt geselecteerd, zelfs vanaf een afstand, verandert de achtergrondkleur van
het hoofdgedeelte van de display in overeenstemming met de kleurcode van de testfunctie:
„
Donkergrijs - spanning of stroom
Oranje - continuïteit
„
Rood - isolatie
„
Groen - lusimpedantie
„
„
Geel - aardlekschakelaartest
„
Bruin - aardingsmeting
Donkergrijs + tandwiel - instelling
„
18
MFT-X1
Item
Beschrijving
3
Informatiebalk - toont secundaire
gegevens, datum, testmodus,
aansluitingen van de afleidingen
en batterijstatus
1
2
3
