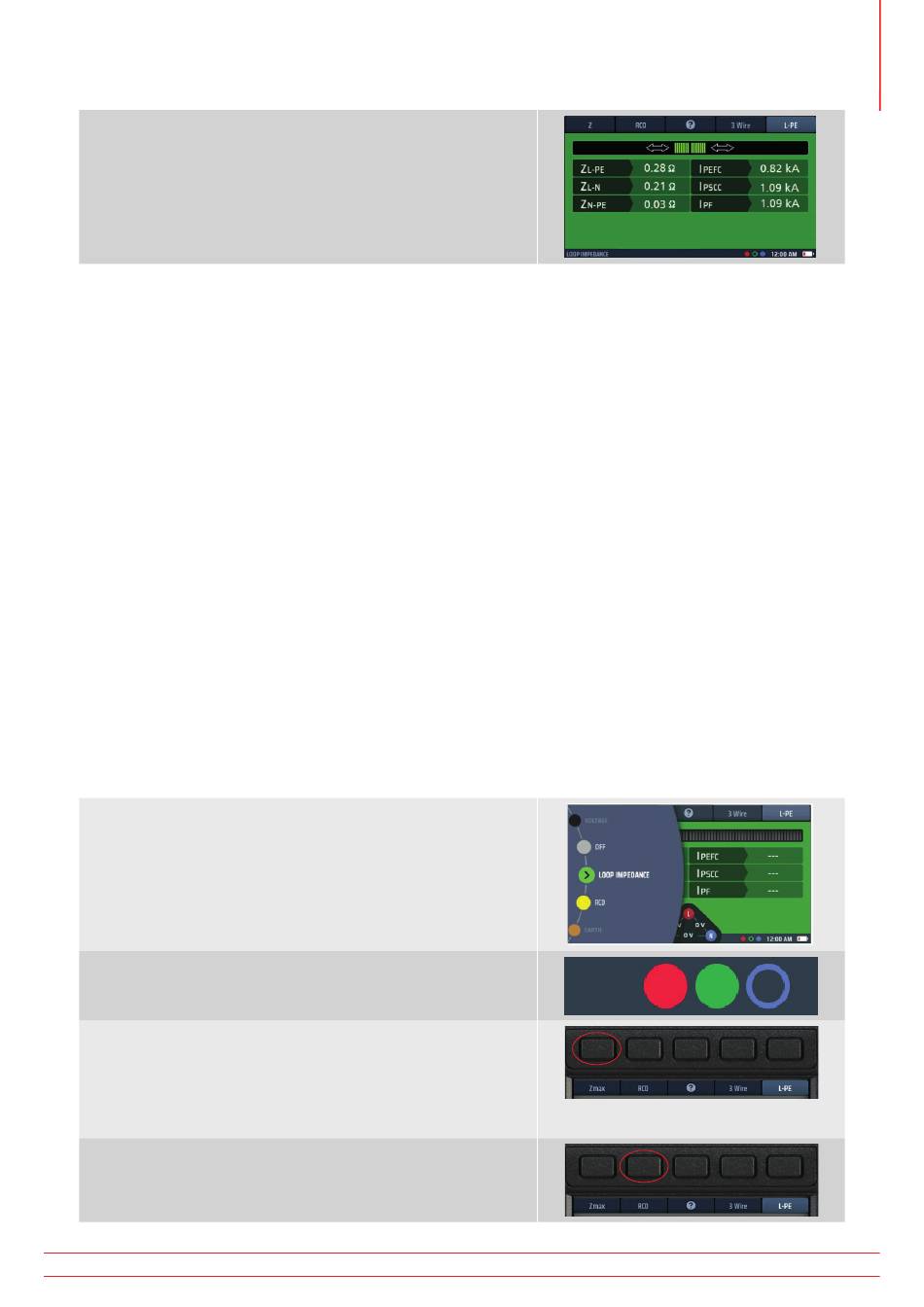

10. Wanneer de test is voltooid, worden op de display de
lusimpedantie (ZL-PE) en de LPEFC-stroom weergegeven.
Als de driedraads methode is gebruikt, worden op de display ook
de L-N- en N-PE-lusimpedanties en de IPSCC-stroom weergegeven,
zoals hier wordt weergegeven.
OPMERKING: De tweedraads en driedraads opties kunnen worden gebruikt om de lusimpedantietest uit te voeren
voor een circuit dat wordt beschermd door een type B-aardlekschakelaar van 30 mA. Als het circuit een 6 mA
DC RDC bevat die een 30 mA aardlekschakelaar type A beschermt, zijn drie aansluitingen vereist en moet de EV-
instelling RDC worden geselecteerd.
14.8
Lusimpedantie van EV-lader meten
Voor circuits met een EV-lader is het proces voor het meten van de lusimpedantie hetzelfde als voor circuits
die standaard met een aardlekschakelaar zijn beschermd (Zie 14.7 Lusimpedantie (Zs) meten met
aardlekschakelaarbeveiliging in het circuit (driedraads) op pagina 78.), met de volgende uitzonderingen:
Voor EV-laders die zijn uitgerust met RDC-DD-apparaten, kiest u de EV-modus RDC op sneltoets 2.
„
„
Kies voor EV-laders zonder RDC-DD-apparaten de standaard RCD-modus op sneltoets 2.
Voor deze meting kan de driedraads methode of de tweedraadsmethode worden gebruikt.
Driedraads heeft de voorkeur, omdat deze sneller is dan de tweedraads methode.
14.9
Zmax - om de hoogste lusimpedantie voor een circuit te vinden
Zmax kan worden gebruikt in ELKE lusimpedantiemodus, in het onderstaande voorbeeld worden de tweedraads
en L-PE-testoptie gebruikt voor een circuit met een aardlekschakelaar.
Zmax geeft continu de hoogste lusimpedantie weer die rechts onder in de display is gemeten, evenals de laatste
meting die het instrument heeft uitgevoerd, zolang er geen instellingen van de sneltoets zijn gewijzigd.
1. Draai de linkerdraaiknop naar de stand voor
lusimpedantietest (Z).
ƒ
De display licht op met een groene achtergrond.
2. Sluit het rode L-meetsnoer aan op de rode aansluiting
en het groene PE-meetsnoer op de groene aansluiting.
3. Druk meermaals op sneltoets 1 om de Zmax-functie te
selecteren.
3.1. U kunt ook één keer op sneltoets 1 drukken en de
rechterdraaiknop gebruiken om de Zmax-functie te
selecteren.
4. Druk meermaals op sneltoets 2 om RCD te selecteren.
4.1. U kunt ook één keer op sneltoets 2 drukken en de
rechterdraaiknop gebruiken om RCD te selecteren.
