8.2.1 Blokkering van de isolatieweerstandstest
Het instrument geeft een waarschuwing weer als het een circuitspanning van 25 V of hoger detecteert en blokkeert
de test als de circuitspanning 50 V of hoger is. U kunt de blokkeerspanning, maar niet de waarschuwingsspanning,
wijzigen in de instellingen Zie 15.7.1 Spanningslimiet spanningvoerend op pagina 93.
8.3
Sneltoetsen voor isolatieweerstandstests
Sneltoets 1

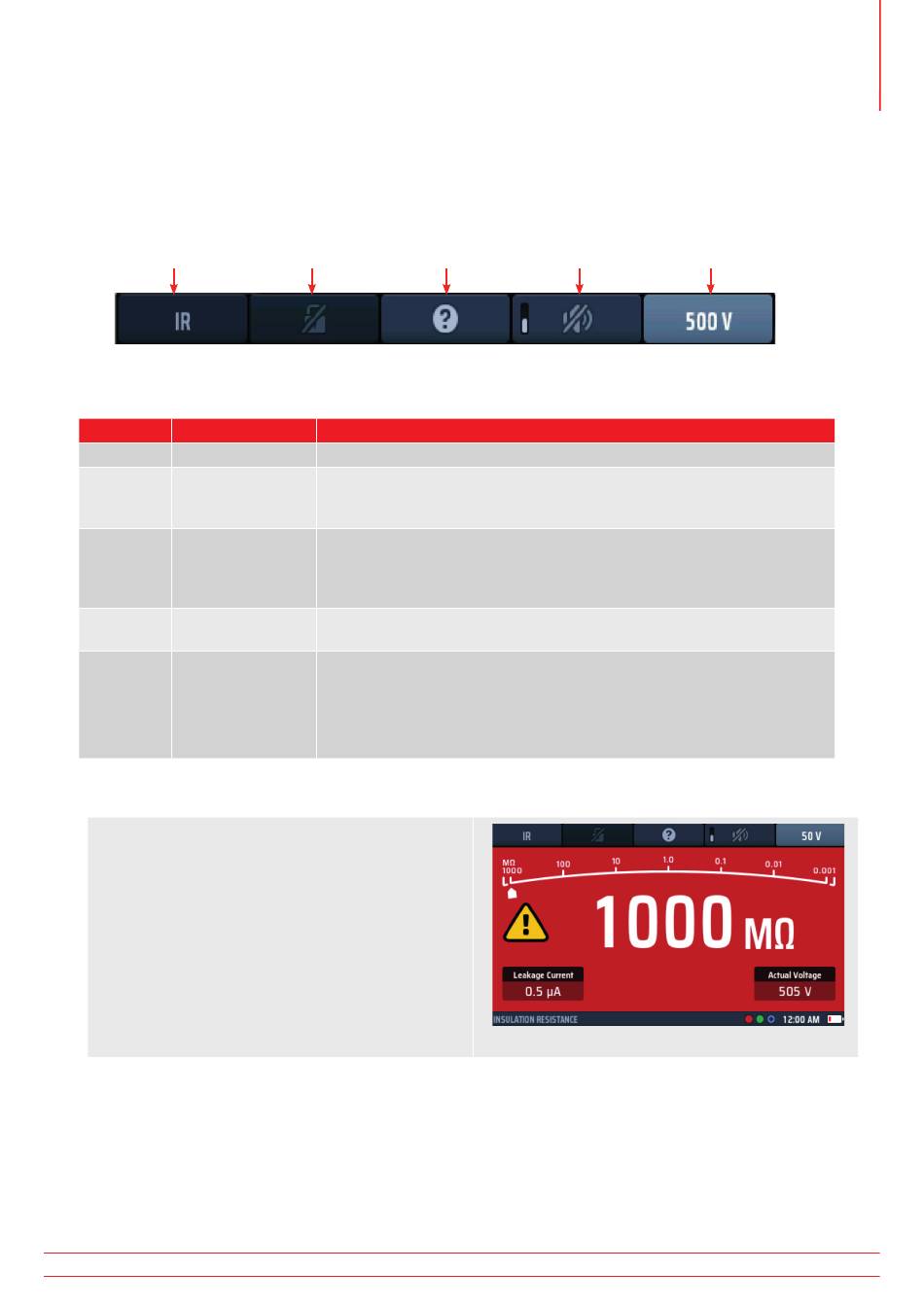

Afb.20: Sneltoetsen isolatieweerstandstest
Sneltoets
Functie
1
2
Testvergrendeling
3
Help/Opslaan
4
Zoemer aan/uit
5
Testspanning
8.4
Alle isolatieweerstandstests
„
De testknop moet gedurende de test ingedrukt
worden gehouden of er moet worden gedrukt op
de vergrendelknop (sneltoets 2).
Bij tests van 1000 V knippert de display gedurende de
„
vertragingsperiode van drie seconden voordat de test
begint en wordt er een voortgangsbalk weergegeven.
„
Wanneer de testspanning wordt ingeschakeld of het
te testen circuit niet volledig ontladen is, verschijnt er
een waarschuwingsdriehoek aan de linkerkant van
de display.
De lekstroom die in het te testen circuit loopt, wordt linksonder op de display weergegeven.
„
„
De door u geselecteerde testspanning wordt weergegeven op sneltoets 5. Het instrument toont ook de werkelijke
testspanning rechtsonder op de display.
Wanneer het instrument aan het einde van een test een circuit ontlaadt, wordt de restspanning weergegeven
„
en knippert de display.s
Als u een isolatieweerstandstest hebt geselecteerd en u de meetsnoeren aansluit op een circuit met een spanning
„
die hoger is dan de spanningslimiet, knippert er een bliksemwaarschuwingssymbool op de display, klinkt er een
geluidssignaal en verschijnt de spanningswidget, zoals weergegeven op afb. 22 en 23.
www.megger.com
Sneltoets 3
Sneltoets 2
Beschrijving
Niet gebruikt
Druk op deze sneltoets nadat de test is gestart om de test te vergrendelen
en druk nogmaals om de test te stoppen. U kunt ook op de TEST-knop
drukken om de test te stoppen.
Voordat u een test start, drukt u op de toets voor hulp bij het testen van
de isolatie.
Wanneer de test is voltooid, drukt u op de toets om het resultaat over te
brengen naar een verbonden Bluetooth
Druk op deze sneltoets om de zoemer in te schakelen, druk nogmaals om
de zoemer uit te schakelen.
Druk meermaals op de toets om de testspanning te selecteren.
Beschikbare opties zijn 50 V, 100 V, 250 V, 500 V, 1000 V en VAR (variabel).
OPMERKING: 1000 V is in de fabriek uitgeschakeld, maar kan worden
ingeschakeld in de instellingen. De VAR-waarde kan worden gewijzigd in
de instellingen.
Sneltoets 4
Sneltoets 5
- apparaat.
®
Afb.21: Isolatieweerstandstest wordt uitgevoerd
Isolatieweerstandstests
MFT-X1
35
