Besturing instrument
4.3.7 Analoge schaal
Wanneer u continuïteitstests, isolatieweerstandstests of aardlekschakelaar-stijgtest uitvoert, verschijnt er een analoge
schaal over de bovenkant van het hoofdbalkgebied van het display.

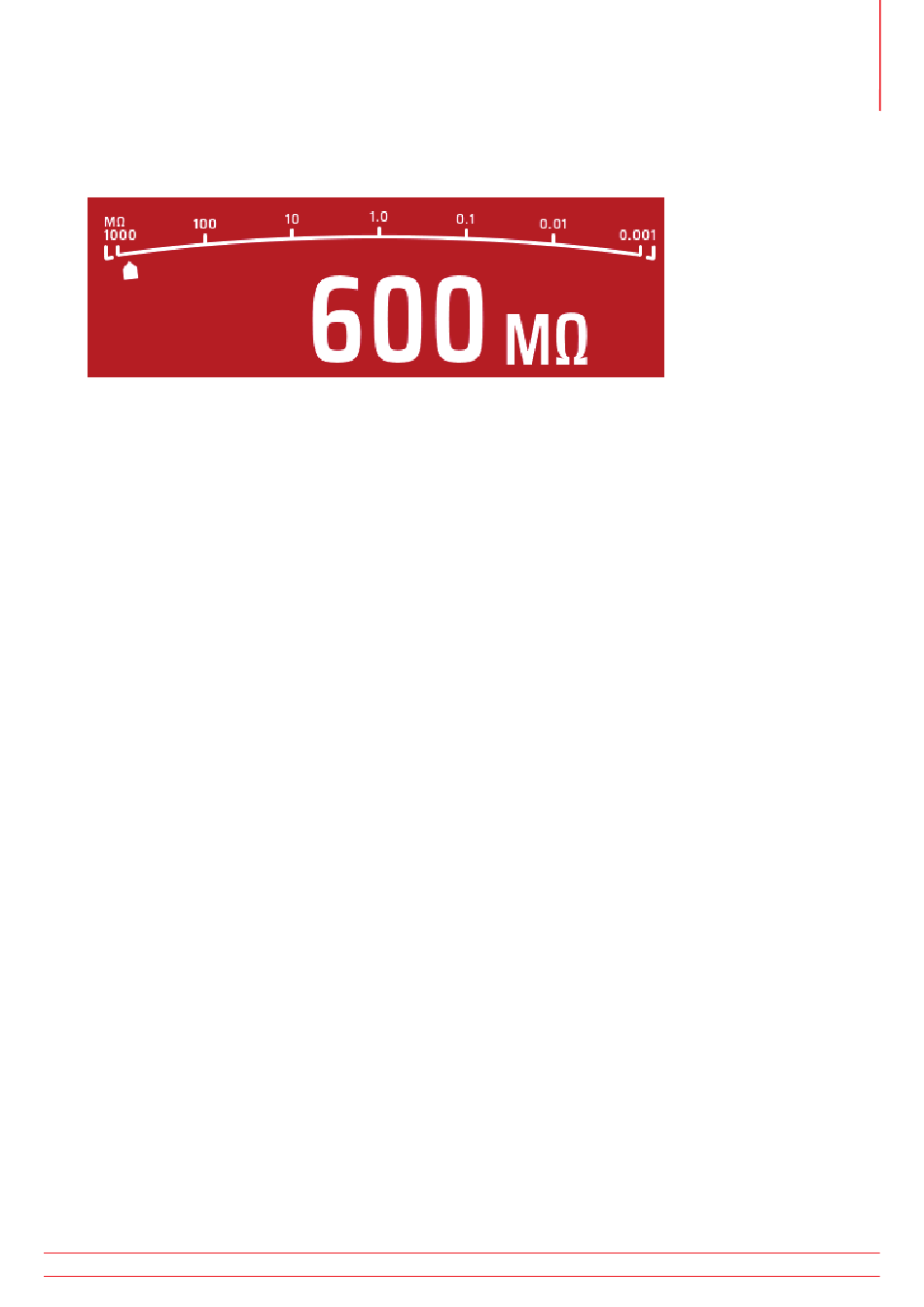

Afb.8: Analoge schaal
Alle schalen die in het instrument worden gebruikt, met uitzondering van de aardlekschakelaar-stijgtest, zijn schalen
van een logaritme. De waarde bij elk van de markers neemt toe met een veelvoud van tien. Hierdoor kan de schaal
een goede resolutie geven bij de lagere waarden, maar een zeer groot meetbereik bestrijken zonder dat er meerdere
wijzigingen in het bereik nodig zijn.
De 'aanwijzer' op deze schaal beweegt over de schaal om een indicatie van de gemeten waarde te geven. Het gedrag van
de wijzer kan extra informatie geven over de toestand van het circuit. Zie 8. Isolatieweerstandstests op pagina 34.
www.megger.com
MFT-X1
23
