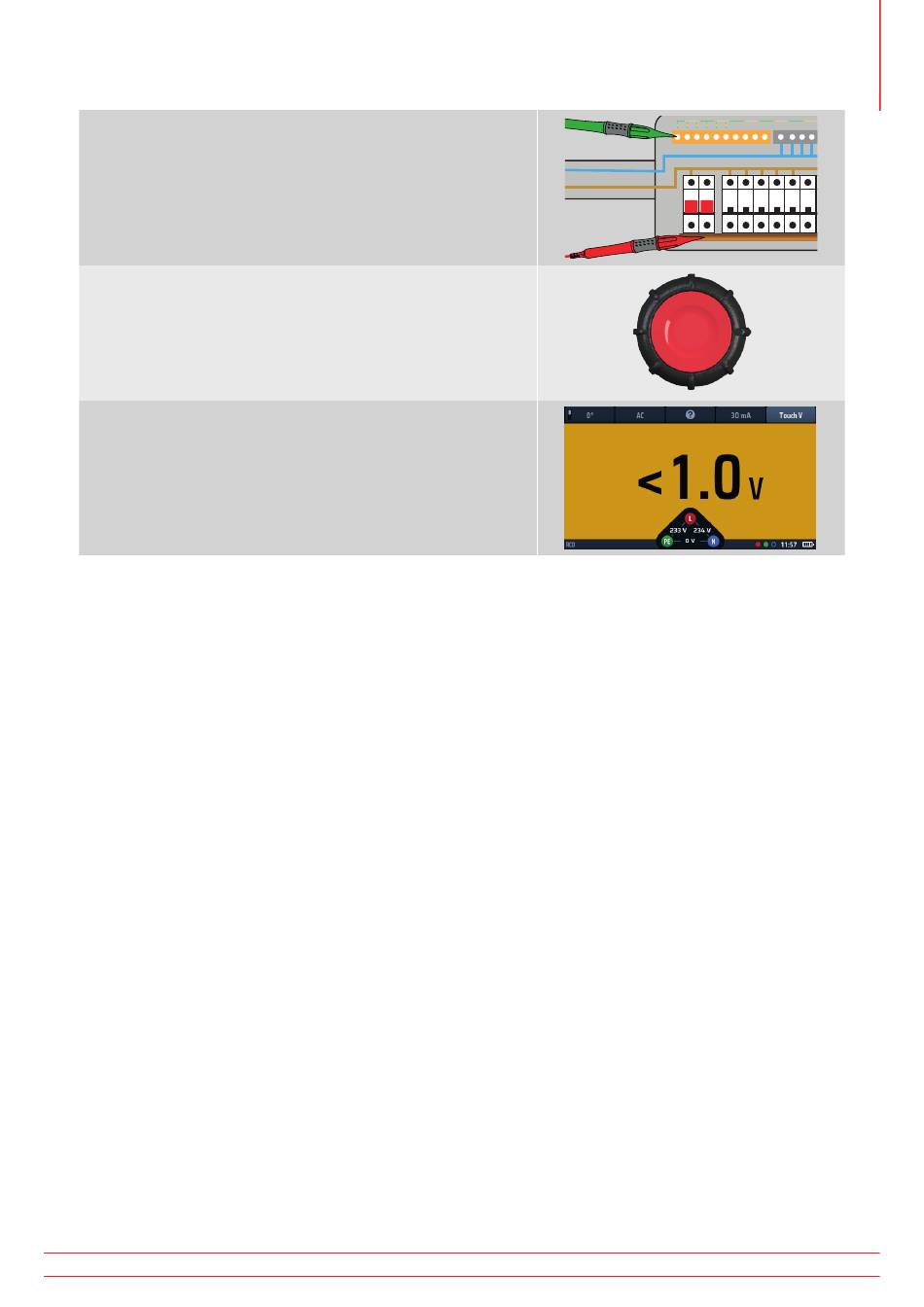

6. Sluit uw meetsnoeren aan op het circuit aan de
belastingszijde van de aardlekschakelaar die u wilt testen.
Gebruik een driedraads aansluiting als u wilt dat
het instrument u waarschuwt voor omgekeerde
L (spanningvoerend) en N (neutraal).
7. Druk de TEST-knop kort in om de test te starten.
Als de AUTO-startfunctie is ingeschakeld, begint het testen
zodra het instrument een spanningvoerend circuit detecteert, Zie
15.9.3 Test automatisch starten op pagina 96.
8. Het instrument toont de aanraakspanning in het
hoofdgebied van de display.
„
Het instrument geeft een waarschuwing als de
aanraakspanning hoger is dan 50 V. Dit kan worden
gewijzigd in 25 V in de instellingen, Zie 15.9.2 Maximale
aanraakspanning op pagina 96.
OPMERKING: Er kan verbinding worden gemaakt aan het einde van het circuit, in het distributiepaneel of op de
aardlekschakelaar
OPMERKING: Sommige RCBO's (aardlekschakelaars met ingebouwde overstroombeveiliging) zullen niet
uitschakelen als ze worden getest door ze rechtstreeks aan te sluiten op de schroefklemmen van de RCBO.
13.10
VAR (selectie van variabele aardlekschakelaar)
Voor het testen van een aardlekschakelaar met een nominale waarde die niet is opgenomen in de standaardwaarden
die het instrument biedt, kunt u de VAR-optie gebruiken.
Met de VAR-optie kunnen aardlekschakelaarwaarden tussen 10 mA en 990 mA worden geselecteerd.
Voordat u deze optie gebruikt, moet u de nominale waarde van de aardlekschakelaar die u wilt testen instellen met
de optie VAR.
Dit is mogelijk met de functie SET VAR op het rechterdraaiwiel wanneer sneltoets 4 actief is.
Het is NIET rechtstreeks toegankelijk via sneltoets 4.
13.10.1 Met de VAR-optie
De VAR-optie kan worden gebruikt bij alle aardlekschakelaartests, behalve bij type B en EV.
Dezelfde maximale stroomlimiet geldt voor standaardwaarden. Dat is de maximale stroom die niet hoger kan zijn dan
1000 mA. Een AC-test van het type 250 mA kan dus niet worden uitgevoerd bij 5x I, omdat deze 1000 mA overschrijdt.
www.megger.com
Aardlekschakelaartests (RCD's)
MFT-X1
69
