14. Aardingslusimpedantietests - TrueLoop™
WAARSCHUWING: Lusimpedantietests zijn tests op spanningvoerende circuits.
Alle voorzorgsmaatregelen voor werken onder stroom moeten worden opgevolgd.

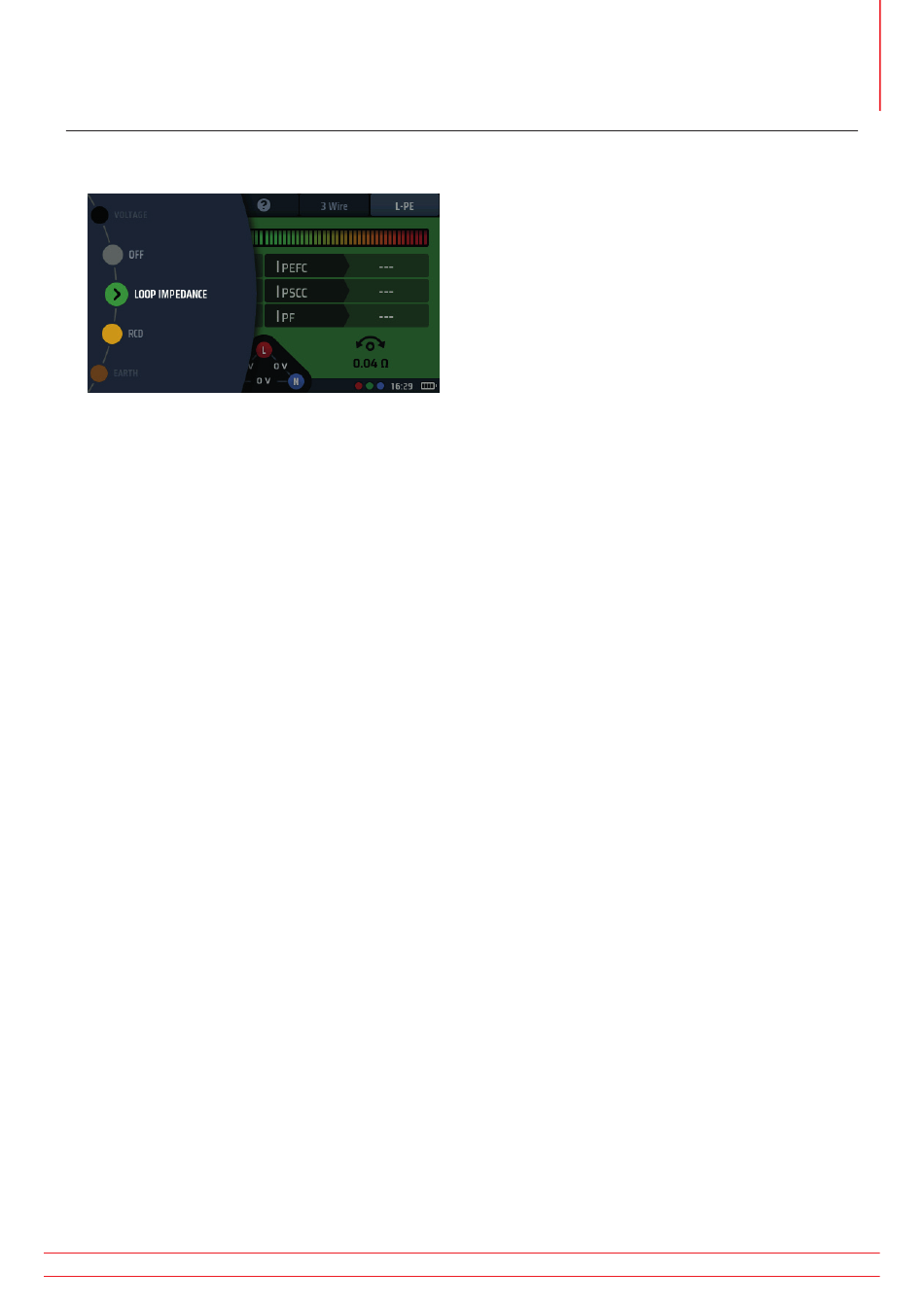

Afb.52: De lusimpedantiemodus selecteren
14.1
Algemeen
De MFT-X1 maakt gebruik van de unieke Megger TrueLoop™-technologie voor het uitvoeren van metingen van de
aardlusimpedantie (die vaak lusimpedantietests of lustests worden genoemd) in een- en driefasige installaties. Ze kunnen
ook worden gebruikt voor het meten van de lusimpedantie van alle netgeleiders, zoals fase naar nul en fase naar fase.
Tot de testopties behoren:
Zonder aardlekschakelaar:
Met aardlekschakelaar:
Met EV RDC:
Het is zeer onwaarschijnlijk dat de aardlekschakelaar door de tests voor circuits die worden beveiligd door
aardlekschakelaars of RDC's wordt uitgeschakeld, maar zoals bij alle lustestinstrumenten kunnen er zeldzame combinaties
van omstandigheden zijn waarin de aardlekschakelaar uitschakelt. Als het risico op uitschakeling van de aardlekschakelaar
te hoog is, moet daarom rekening worden gehouden met alternatieve methoden voor het testen van de circuitimpedantie.
14.1.1 Over lusimpedantietests
Lusimpedantietests worden uitgevoerd op elektrische installaties om drie redenen:
„
Om er zeker van te zijn dat als er een storing optreedt, de foutstroom groot genoeg is om de beveiligingsinrichting
snel te kunnen bedienen.
„
Om het instrument in staat te stellen de te verwachten foutstroom te berekenen. Deze moet altijd lager zijn dan
het veilige onderbrekingsvermogen van de beveiligingsinrichtingen in het circuit.
Om het instrument in staat te stellen de spanningsval in de bedrading te berekenen tussen het punt waar de
„
voeding het gebouw binnenkomt (meestal de verbruiker of het hoofddistributiepaneel) en het punt waar de
belasting is aangesloten.
Om de lusimpedantie te meten, sluit het instrument een belasting aan tussen fase en aarde of tussen fase en nul,
afhankelijk van de test die wordt uitgevoerd, en meet het effect dat dit heeft op de voedingsspanning op het punt
waarop het instrument is aangesloten.
Voor fasenoverschrijdend testen kan het instrument ook worden aangesloten van L1 naar L2, van L2 naar L3 of van
L1 naar L3.
Het instrument gebruikt de spanningsverandering om de lusimpedantie te berekenen.
