Aardingslusimpedantietests - TrueLoop™
Wanneer u een installatie test, moet u de lusimpedantie op het verste punt op een ring of radiaal circuit meten,
dit wordt Zs genoemd (Zs = de totale lusimpedantie van het circuit tot aan de transformator).
In de meeste gevallen moet u Zs op verschillende locaties meten - voor een eindcircuit met ring kan dit bij elke contactdoos
zijn - maar u hoeft alleen de hoogste waarden te noteren die u meet. Bij een radiaal circuit is dit het einde van het circuit.
Om dit gemakkelijker te maken, heeft de MFT-X1 een Zmax-functie die de hoogste meting van een reeks opeenvolgende
metingen (Zie 14.9 Zmax - om de hoogste lusimpedantie voor een circuit te vinden op pagina 79.) opslaat en
weergeeft.
14.1.2 De Confidence Meter™ gebruiken

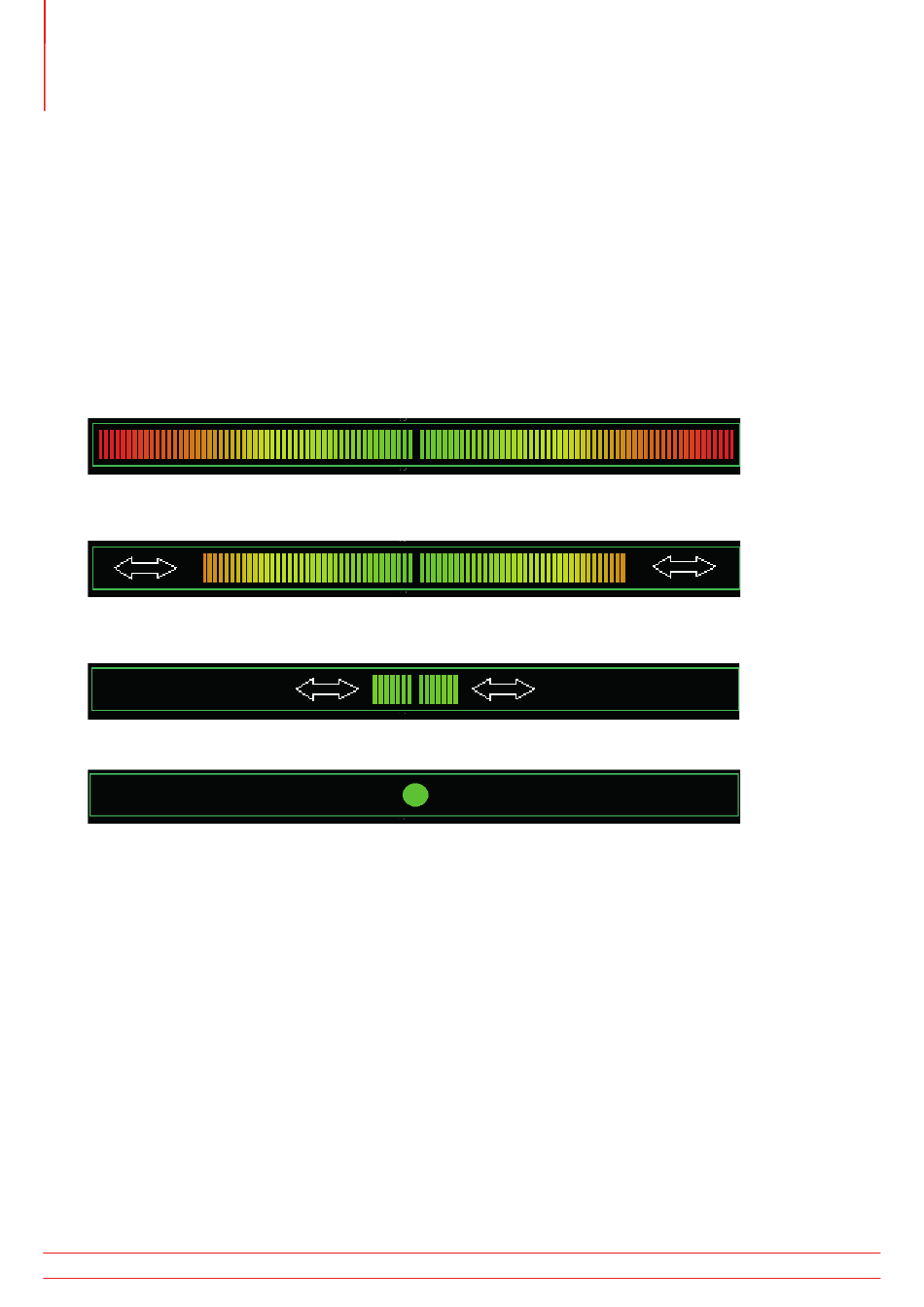

Tijdens elke lustest verschijnt de balk Confidence Meter™ bovenaan het hoofdgebied van de display.
Aan het begin van de test is de balk breed en in de rode zone.
„
Naarmate de test vordert en het instrument meer vertrouwen krijgt in het resultaat, wordt de balk korter en
„
komt in de oranje zone.
Wanneer de test bijna klaar is en het instrument een resultaat met weinig variatie heeft, wordt de balk nog
„
korter en kleiner en komt in de groene zone.
Uiteindelijk stopt de test en wordt er een enkele groene punt weergegeven.
„
In deze fase wordt ervan uitgegaan dat het resultaat in hoge mate betrouwbaar is wat de nauwkeurigheid betreft
en zo komt de Confidence Meter™ aan zijn naam.
Bij circuits met weinig ruis wordt de test sneller uitgevoerd dan met gewone instrumenten. Bij circuits met veel ruis
kunnen de tests langer duren en kan de balk van de Confidence Meter™ tijdens de test meer dan één keer korter
en langer worden. Wanneer de kleur uiteindelijk groen wordt, kunt u er echter op vertrouwen dat het resultaat
betrouwbaar is. Als er veel elektrische ruis is op het circuit dat wordt getest, is het mogelijk dat de Confidence
Meter™-balk nooit stopt voordat de groene stip wordt bereikt. In dat geval is de test nog steeds valide, maar
mogelijk niet zo nauwkeurig.
In extreme gevallen stopt de test automatisch na ongeveer 90 seconden. Het weergegeven resultaat is valide, maar er
kan niet worden gegarandeerd dat het nauwkeurigheidsniveau is bereikt dat in de instrumentspecificatie wordt vermeld.
