9. Aardingsweerstandsmetingen
WAARSCHUWING: Voor de tweedraads methode moet u de aardelektrode loskoppelen van de installatie
die hij beschermt. Voordat u de aardelektrode loskoppelt, moet u het circuit waaraan u werkt isoleren en
goedgekeurde procedures volgen om te bevestigen dat het circuit spanningsloos is en niet per ongeluk
opnieuw kan worden bekrachtigd. Het verwijderen van de beschermende aardverbinding van een
spanningvoerende installatie is uiterst gevaarlijk!
U moet er ook voor zorgen dat u de aardelektrode na het voltooien van de test weer correct aansluit.

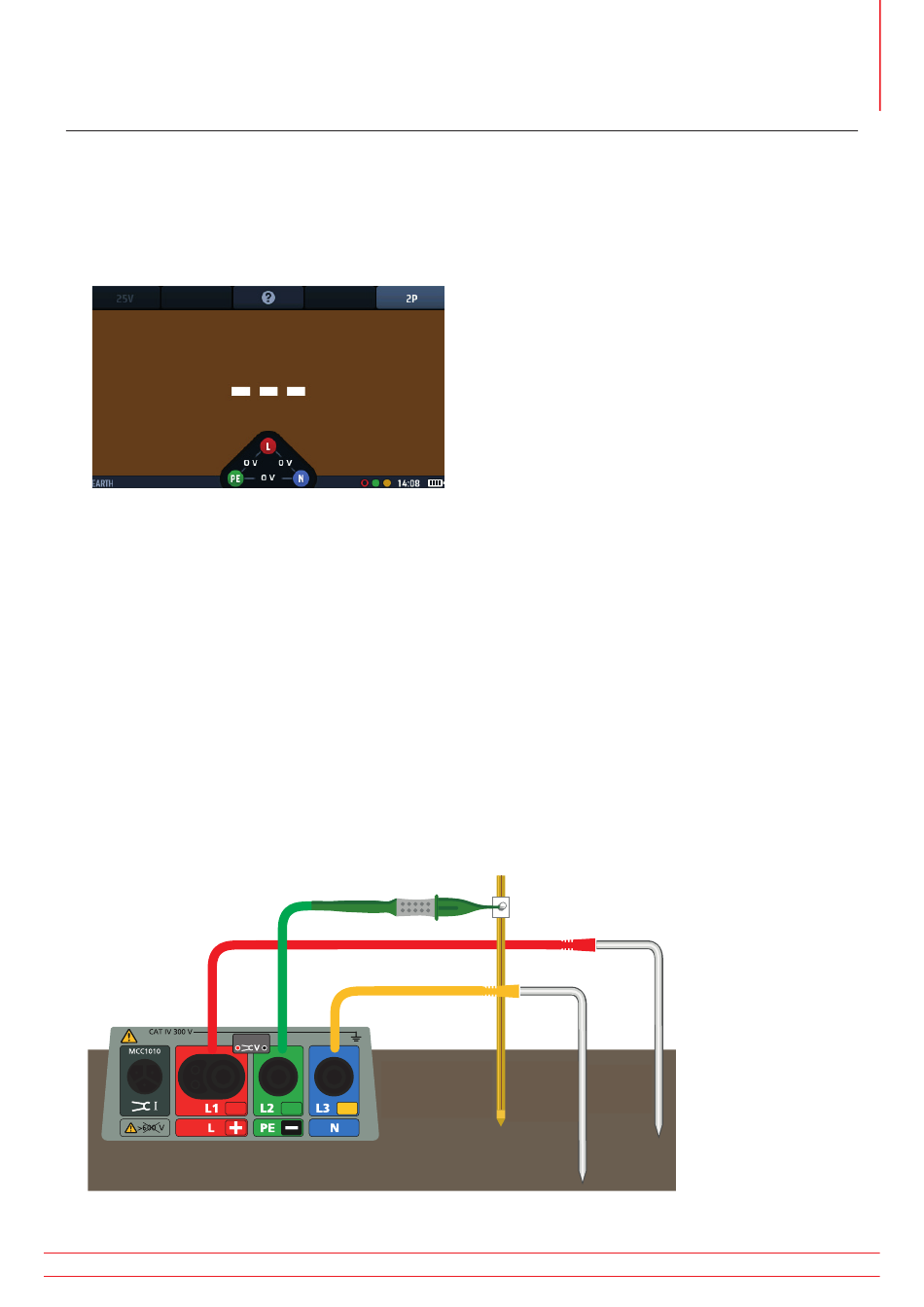

Afb.24: Aardingsweerstandsmeting
9.1
Algemeen
De MFT-X1 kan worden gebruikt om de weerstand van aardelektroden te meten met behulp van de volgende methoden:
ƒ
tweepolig
driepolig
ƒ
3-polig met klem (3P ART)
ƒ
ƒ
Zonder pinnen
De testprocedure die in deze gebruikershandleiding wordt beschreven, is geschikt voor gebruik op eenvoudige
aardingssystemen van het type dat gewoonlijk wordt gebruikt in huishoudelijke en kleine commerciële installaties of in
laadpunten voor elektrische auto's (EV). Neem contact op met de technische ondersteuning van Megger voor hulp bij het
meten van de aardingsweerstand in complexe installaties, zoals installaties met veel elektroden of met aardingsmatten.
9.1.1 Aanduidingen van aansluitklemmen
Bij gebruik voor aardingstests worden de aansluitingen H, E, S veranderd in C, X, P.
C (H)
Afb.25: Aanduidingen van aansluitingen voor aardingsweerstandsmeting
www.megger.com
X (E)
P (S)
MVC1010
aardelektrode (staaf)
Earth electrode
(rod) under test
C/H
X/E
P/S
Te testen
Potentiaalpen
Potential
spike
Aardingsweerstandsmetingen
Stroompen
Current
spike
MFT-X1
39
