14.6

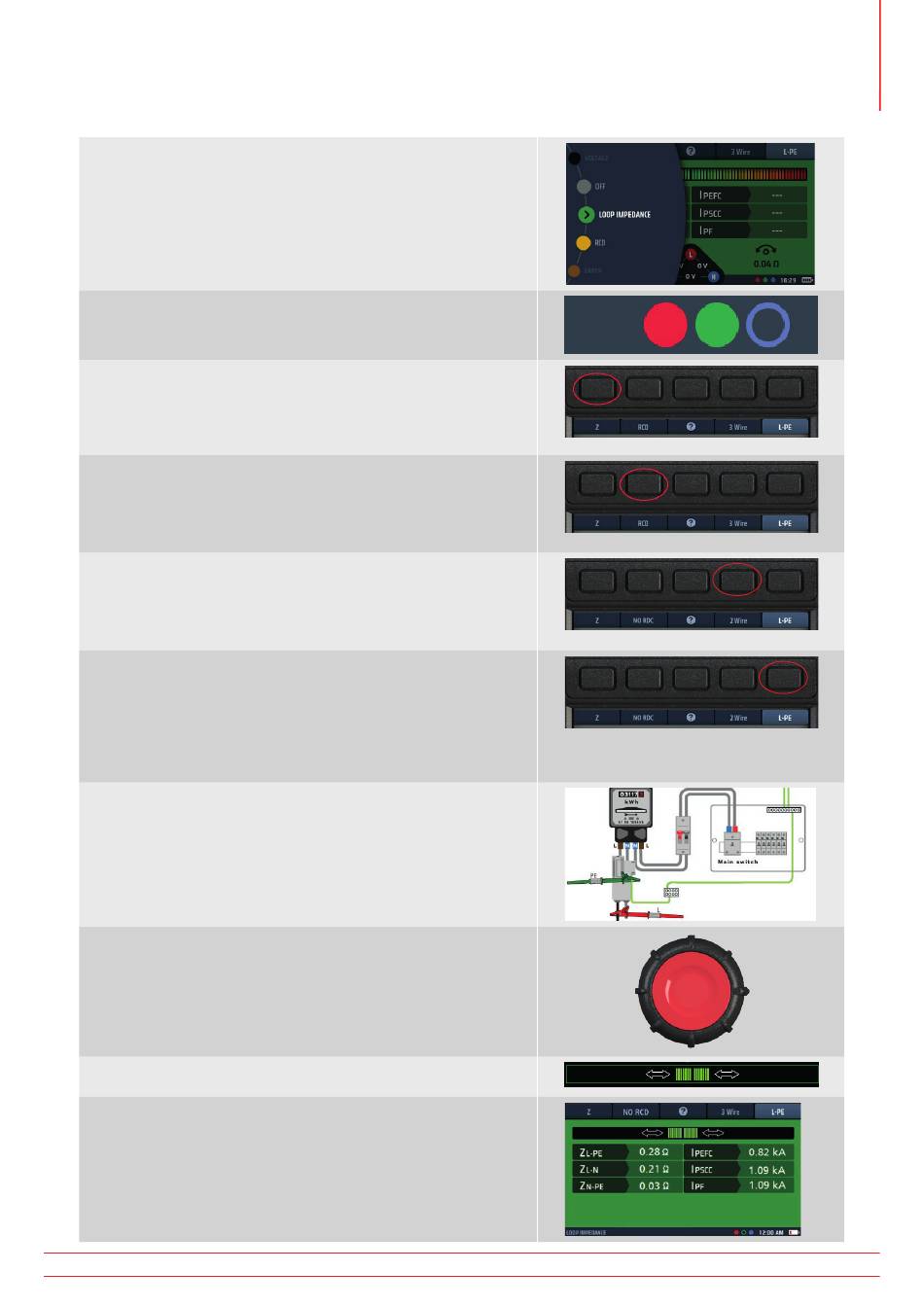

Lusimpedantie meten - Zonder aardlekschakelaar in het circuit
1. Draai de linkerdraaiknop naar de lusimpedantieteststand.
ƒ
De display licht op met een groene achtergrond.
2. Steek uw L-meetsnoer (rood) in de rode aansluiting
en uw PE-meetsnoer (groen) in de groene aansluiting.
3. Druk meermaals op sneltoets 1 om de impedantiemeting
(Z) te selecteren.
3.1. U kunt ook één keer op sneltoets 1 drukken en de
rechterdraaiknop gebruiken om de impedantiemeting
(Z) te selecteren.
4. Druk meermaals op sneltoets 2 om Zonder aardlekschakelaar
te selecteren.
4.1. U kunt ook één keer op sneltoets 2 drukken en de
rechterdraaiknop gebruiken om Zonder aardlekschakelaar
te selecteren.
5. Druk meermaals op sneltoets 4 om Tweedraads of Tweedraads
HS-tests te selecteren.
5.1. U kunt ook één keer op sneltoets 4 drukken en de
rechterdraaiknop gebruiken om Tweedraads of Tweedraads
HR-tests te selecteren.
6. Druk meermaals op sneltoets 5 om L-PE, L-N of een van de drie
faseopties L1-L2, L2-L3 of L3-L1 te selecteren.
6.1. U kunt ook één keer op sneltoets 5 drukken en aan de
rechterdraaiknop draaien om L-PE, L-N of een van de drie
faseopties L1-L2, L2-L3 of L3-L1 te selecteren.
Het voorbeeld toont een tweedraads L-PE-test zonder aardlekschakelaar
in het circuit.
7. Sluit uw meetsnoeren aan op de geleiders op het punt op het
circuit waar u de lusimpedantie wilt meten, L-PE, L-N of een van
de drie faseopties L1-L2, L2-L3 of L3-L1.
Het voorbeeld hier toont de aansluiting voor een L-PE-meting.
8. Druk de testknop kort in.
OPMERKING: Als AUTO START (Automatisch starten) is ingeschakeld
in de instellingen, drukt u op de testknop VOORDAT u de meetsnoeren
aansluit. De test start dan wanneer er een spanningvoerend circuit wordt
gedetecteerd bij de aansluiting van de meetsnoeren, Zie 15.8.3 Test
automatisch starten op pagina 95.
9. Wanneer de Confidence Meter™-balk naar het midden toe kleiner
wordt terwijl het circuit wordt geanalyseerd.
10. Wanneer de test is voltooid, toont de display de lusimpedantie,
in dit geval ZL-PE en de te verwachten aardfoutstroom, IPEFC.
www.megger.com
Aardingslusimpedantietests - TrueLoop™
MFT-X1
77
