6.2
Aansluiting
03-F54_1

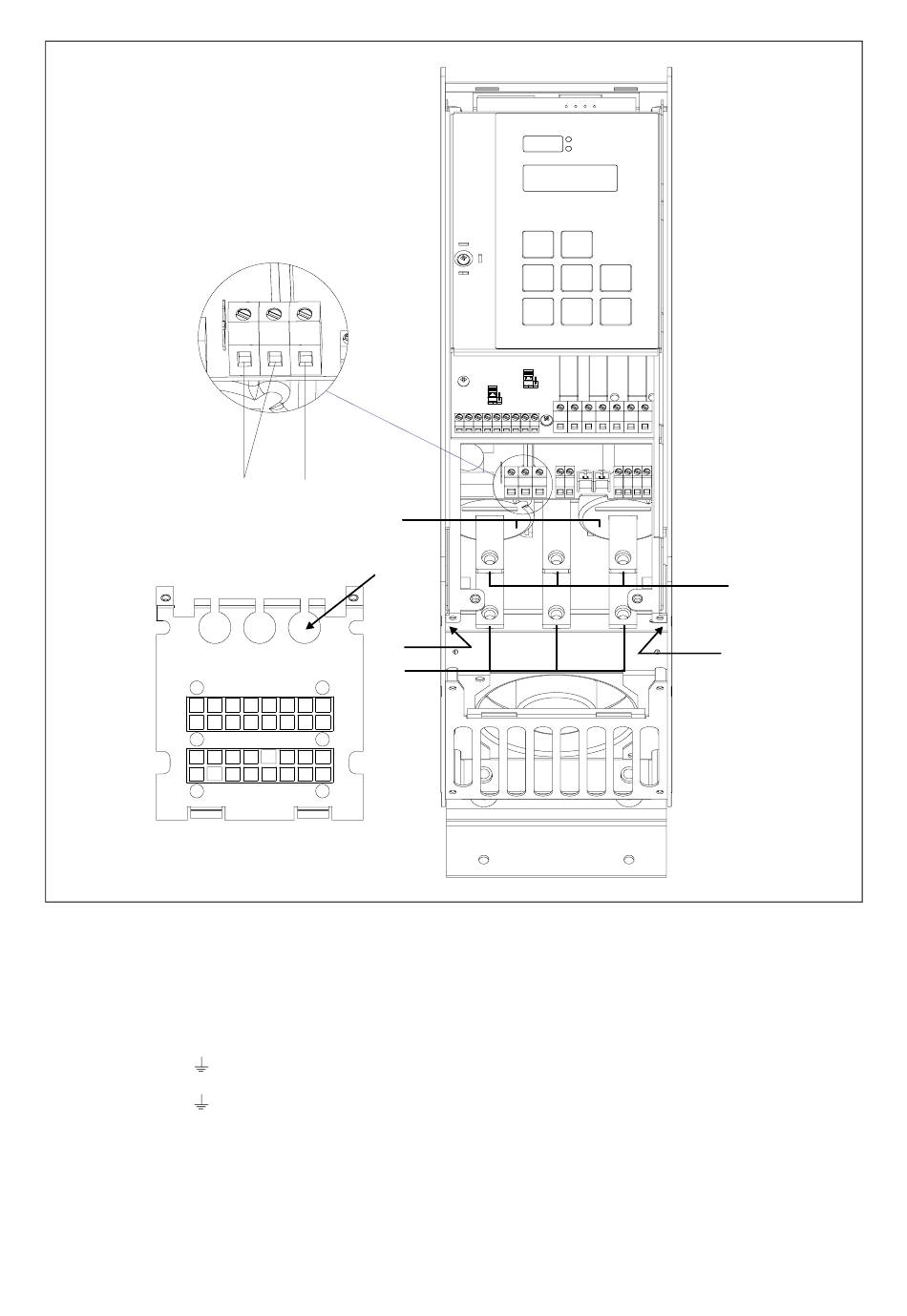

Fig. 24 Aansluiting van de MSF-017 t/m MSF -085.
Aansluiting van de MSF-017 t/m
MSF-085
Aansluitingen van het apparaat
1. Veiligheidsaarde,
(aan de linker- en rechterbinnenzijde van de kast)
2. Veiligheidsaarde,
3. Aansluiting stuurspanning
4. Netvoeding
L1, L2, L3
5. Voeding van de motor
6. Stroomtransformators (ook aan de buitenzijde te
monteren voor de bypass zie § 7.12, pagina 43)
7. Montage van EMC-wartels tegen elektromagneti-
sche storingsinvloeden voor stuurstroomkabels
28
MONTAGE/BEDRADING
01 02 PE
3
2
6
7
1
4
(PE), netvoeding en motor
(PE), stuurspanning
01, 02
T1, T2, T3
J2
J1
I
U
I
U
21 22 23 24 31 32 33
11 12 1314 15 16 17 18 19
01 02 PE
69 70
75 76 7778
71-72 73-74
T1
T2
T3
L1
L2
L3
5
1
