7.20 Parameter Set keuze
Parameter Set, een belangrijke functie die handig kan
zijn als u één softstarter gebruikt om verschillende
motoren in te schakelen en te starten, of wanneer u
met
variabele
belastingsomstandigheden
Bijvoorbeeld: het starten en stoppen van transport-
banden met van tijd tot tijd verschillende gewichten
van de goederen.
Er kunnen vier sets ofwel vanaf het toetsenbord, de
externe besturingsingangen ofwel de seriële interface
(optie) bestuurd worden. Tot maximaal 51 verschil-
lende parameters kunnen er worden ingesteld voor elke
Parameter Set.
Parameter Set 2
Parameter Set 1
001, 002, 003, 004, 006,
011, 012, 013, 014, 016,
017, 020, 021, 022, 023,
024, 025, 030, 031, 032,
033, 034, 035, 036, 037,
038, 039, 040, 041, 042,
043, 044, 045, 055, 056,
057, 058, 074, 075, 081,
082, 083, 084, 085, 086,
091, 092, 093, 094, 095,
096, 097, 098, 099, 101,
102, 103, 104
Gemeenschappelijk voor alle
Parameter Sets
007, 008, 046, 051, 052, 061, 071, 072,
088, 089, 105, 111, 112, 113, 114, 199,
206

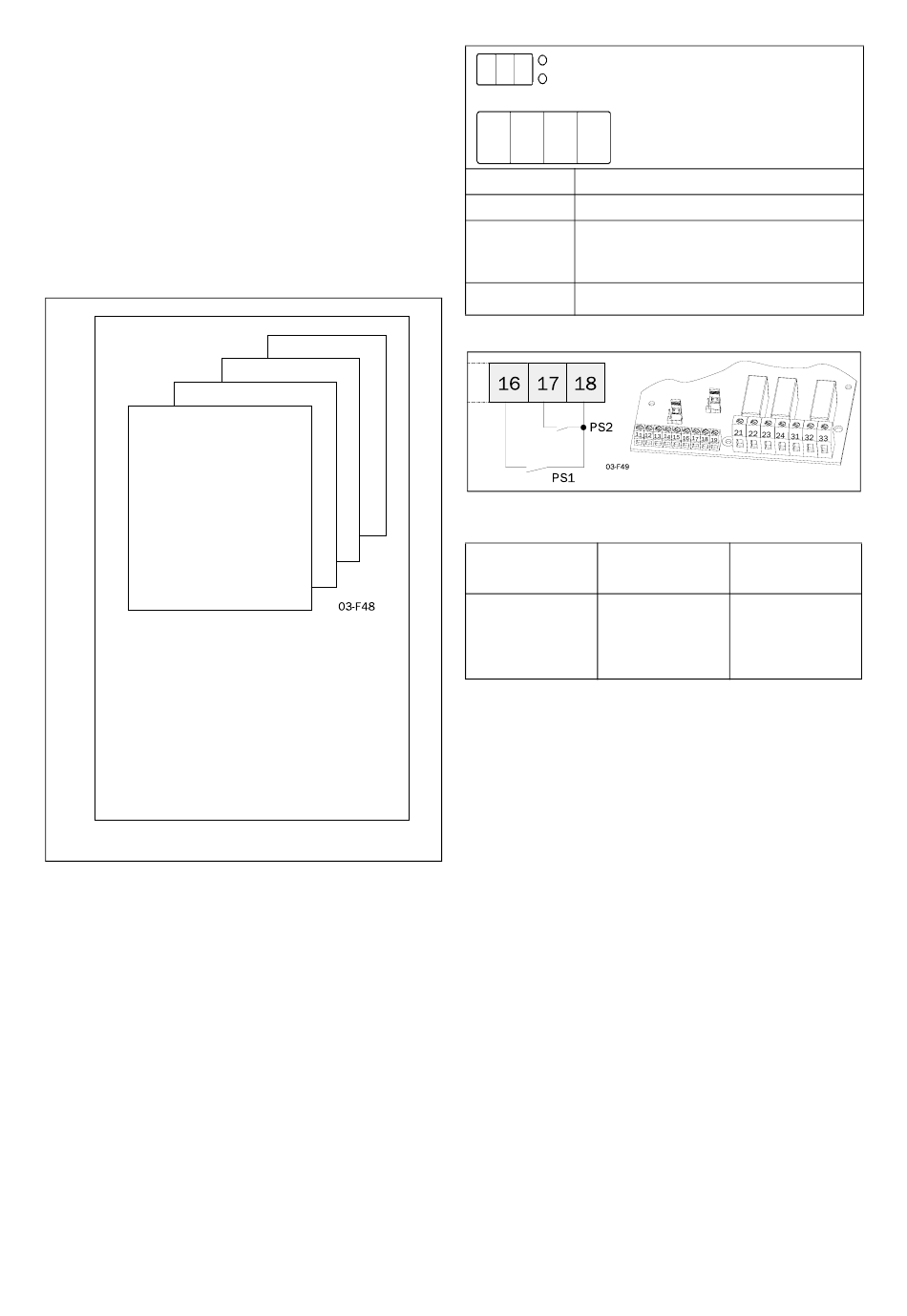

Fig. 55 Parameteroverzicht
Als 'Parameter Set' in menu 061 op 0 is gezet (externe
keuze), kunnen alleen parameters in menu 006 (Be-
sturingsmodus) en 061 (Parameter Set) worden ge-
wijzigd. De andere parameters kunnen dan niet
veranderd worden.
Parameter Sets kunnen omgeschakeld worden
tijdens stop en bij "Volle-Spanning".
54
FUNCTIONELE BESCHRIJVING SET-UP MENU
werkt.
Parameter Set 4
Parameter Set 3
0 6 1
1
Fabrieksinst
1
Instelbereik
0, 1, 2, 3, 4
Parameter Sets worden gekozen via
0
de externe ingangen 16 en 17 (zie
hieronder).
1, 2, 3, 4
Keuze van de Parameter Set 1-4.
Fig. 56 Aansluiting van de externe besturingsingangen.
Parameter Set
PS1 (16-18)
keuze
1
Open
2
Gesloten
3
Open
4
Gesloten
Parameter Set keuze
J2
J1
I
U
I
U
03-F53
PS2 (17-18)
Open
Open
Gesloten
Gesloten
