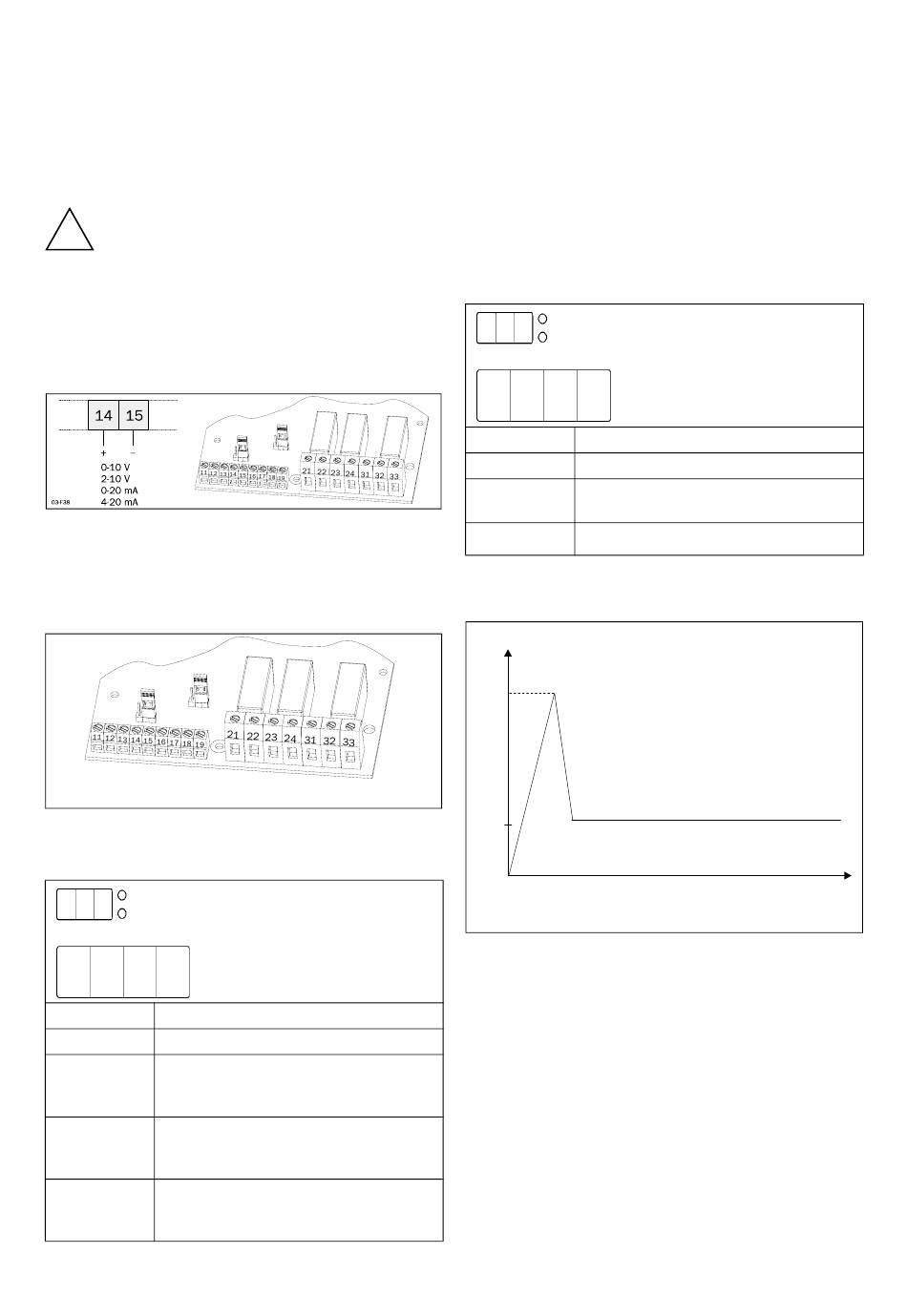

7.8
Besturing via de analoge
ingangen (Hoofdfunctie)
Het softstarten en soft stoppen kan ook bestuurd wor-
den via de analoge ingangsbesturing (0-10 V, 2-10 V,
0-20 mA en 4-20 mA). Deze ingang maakt het moge-
lijk om externe aanloopregelingen aan te sluiten. Na
het startcommando wordt de motorspanning bestuurd
door middel van de analoge ingang.
WAARSCHUWING! De analoge afstandsbedie-
!
ningsingang mag niet worden gebruikt voor
continue toerentalregeling van standaardmotoren.
Bij dit type besturing moet u rekening houden met
een stijging in de temperatuur van de motor.
Om de bediening via de analoge ingang te installeren,
gaat u als volgt te werk:
1. Sluit de aanloopregeling of regulator aan op de aan-
sluitklemmen 14 (+) en 15 (-).
Fig. 37 Bedrading voor analoge ingang.
2. Zet jumper J1 op de controlprint in de spannings-
(U) of stroombesturing (I) signaalstand, zie Fig. 38
en Fig. 24, pagina 28. De fabrieksinstelling is span-
ning (U).
J2
J1
I
U
I
U
Fig. 38 Het instellen van de spanning of stroom voor de analoge
ingang.
0 2 3
o
F F
Fabrieksinst
oFF
Instelbereik
oFF, 1, 2
De analoge ingang is gedeactiveerd
oFF
en de spanningsaanloop is geacti-
veerd.
De analoge ingang is ingesteld voor
1
een besturingssignaal van 0-10V/
0-20mA
De analoge ingang is ingesteld voor
een besturingssignaal van 2-10V/
2
4-20mA
J2
J1
I
U
I
U
03-F53
De keuze voor besturing via de
analoge ingang
LET OP! Alleen mogelijk als de spanningsaanloop modus
geactiveerd wordt. Menu 020 - 022, 024, 025 moeten op
"oFF" staan.
7.9
Het starten op volle spanning,
(D.O.L.) (Hoofdfunctie)
De motor kan worden gestart alsof deze direct met het
net verbonden is. Voor deze functie geldt:
Controleert u eerst of de motor de gevraagde last
kan versnellen (D.O.L.-start, Direct On Line start).
Deze functie kan zelfs worden gebruikt met kortgeslo-
ten thyristoren.
0 2 4
o
F F
Fabrieksinst
oFF
Instelbereik
oFF, on
D.O.L. start is gedeactiveerd. Span-
oFF
ningsaanloop is geactiveerd.
on
D.O.L. is geactiveerd.
LET OP! Alleen mogelijk als de spanningsaanloop geacti-
veerd is. Menu 020-023 en 025 moet op "oFF" staan.
6-7xInom
I
nom
Fig. 39 D.O.L start (volle spanning).
FUNCTIONELE BESCHRIJVING SET-UP MENU
Het instellen van de D.O.L.
start
Tijd
03-F115
