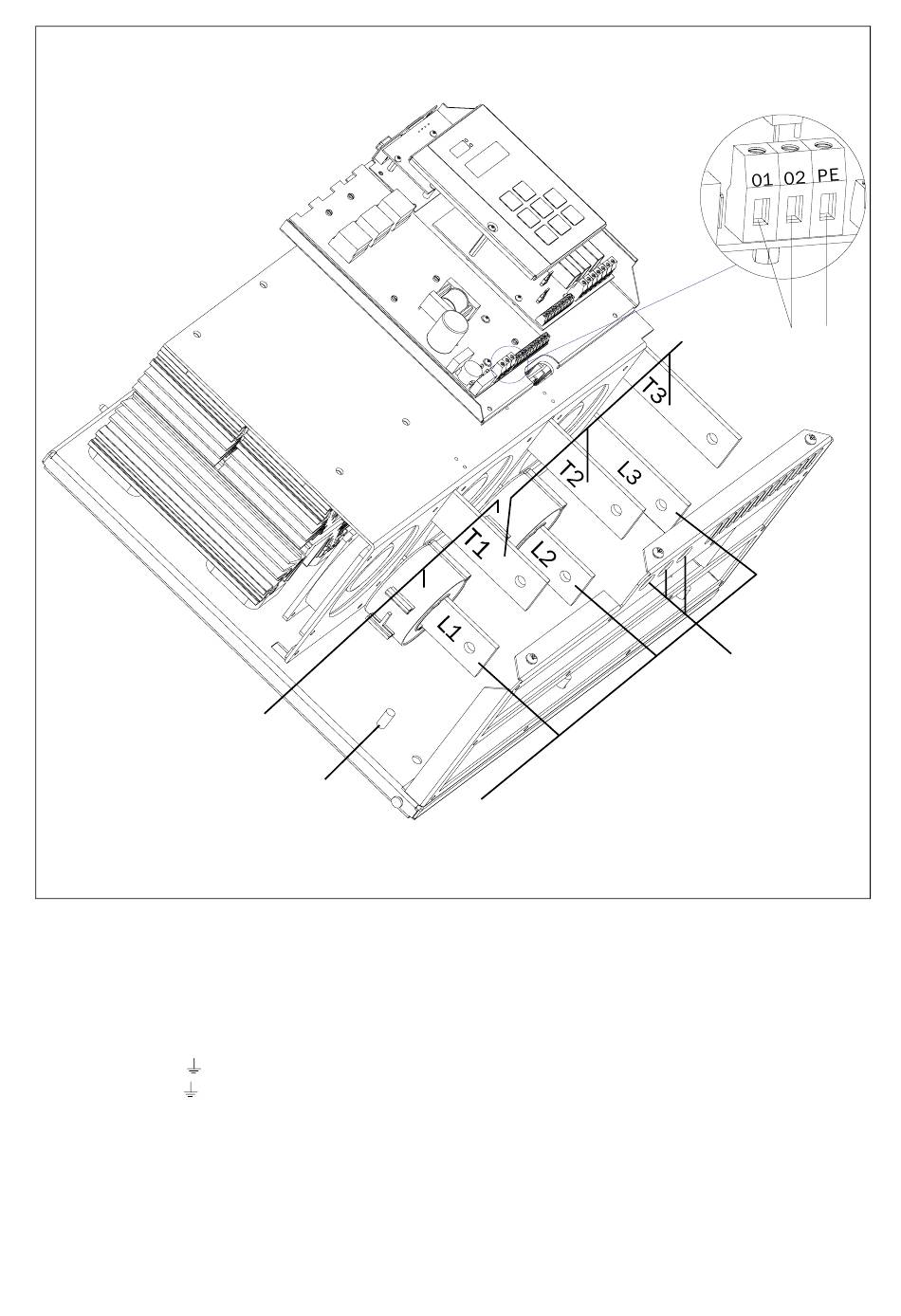

Fig. 27 Aansluiting van de MSF-170 t/m MSF-1400.
Aansluiting van de MSF-310 t/m
MSF-1400
Aansluitingen van het apparaat
1. Veiligheidsaarde,
2. Veiligheidsaarde,
3. Aansluiting stuurspanning
4. Netvoeding
L1, L2, L3
5. Voeding van de motor
6. Stroomtransformators (ook aan de buitenzijde te
monteren voor bypass zie § 7.12, pagina 43)
7. Montage van EMC-wartels tegen elektromagneti-
sche storingsinvloeden voor stuurstroomkabels
6
1
(PE), netvoeding en motor
(PE), stuurspanning
01, 02
T1, T2, T3
4
5
3
7
03-F52
MONTAGE/BEDRADING
2
31
