7.5
Koppelregeling parameters
Zie ook § 7.10, pagina 42 en hoofdstuk 4. pagina 13
voor meer informatie over koppelregeling.
0 1 6
1 0
Fabrieksinst
10
Instelbereik
0 - 250% of Tn
Voer het aanvangskoppel bij de start in procenten
van het nominale motorkoppel in zie hoofdstuk 13.
pagina 79.
0 1 7
5 0
1
Fabrieksinst
150
Instelbereik
50 - 250% of Tn
Voer het aanvangskoppel bij de start in procenten
van het nominale motorkoppel in.
0 1 8
0
Fabrieksinst
0
Instelbereik
0 - 100% of Tn
Voer het eindkoppel bij stop in procenten van het
nominale koppel in.
Startkoppel
Eindkoppel bij het starten
Eindkoppel bij stop
7.6
Stroombegrenzingsfuncties
(Hoofdfunctie)
De stroombegrenzingsfunctie wordt gebruikt om de
stroom die de motor opneemt wordt wanneer er
gestart wordt (150% - 500% van de In) te begrenzen.
Dit betekent, dat de stroomlimiet alleen bereikt wordt
gedurende de ingestelde opstarttijd.
Er zijn twee soorten stroombegrenzingsstarts
beschikbaar.
• Spanningsaanlooptijd met stroombegrenzing
Als de stroom onder de ingestelde stroomgrens
komt, zal deze start exact hetzelfde verlopen als een
start met spanningsaanloop.
• Start met stroombegrenzing
De softstarter zal de stroom begrenzen tot de inge-
stelde stroomgrens onmiddellijk bij de start, en deze
op dat niveau houden totdat de start voltooid is of
totdat de ingestelde starttijd verstreken is.
Zie Fig. 34 Stroombegrenzing.
LET OP! Zorg ervoor dat de nominale stroom van de motor
in menu 042 correct ingevoerd is.
7.6.1 Spanningsaanloop met stroombegrenzing
De instellingen worden uitgevoerd in drie stappen:
1. Schat de starttijd voor de motor/machine en kies
die tijd in menu 002 (zie § 7.1, pagina 36).
2. Schat de startspanning en kies deze spanning in
menu 001 (zie § 7.1, pagina 36).
3. Stel de stroomgrens in op een geschikte waarde bijv.
300% van In in menu 020.
0 2 0
o
F F
Fabrieksinst
oFF
Instelbereik
oFF, 150 - 500% In
Spanningsaanlooptijd modus met
oFF
stroombegrenzing gedeactiveerd.
Spanningsaanloop geactiveerd.
Niveau stroomgrens in de spannings-
150-500
aanloop modus.
LET OP! Alleen mogelijk als de spanningsaanloop modus
geactiveerd is. Menu's 021 - 025 moeten op "oFF" staan.
Stroom
Stroom-
begren-
zing bij
het star-
ten

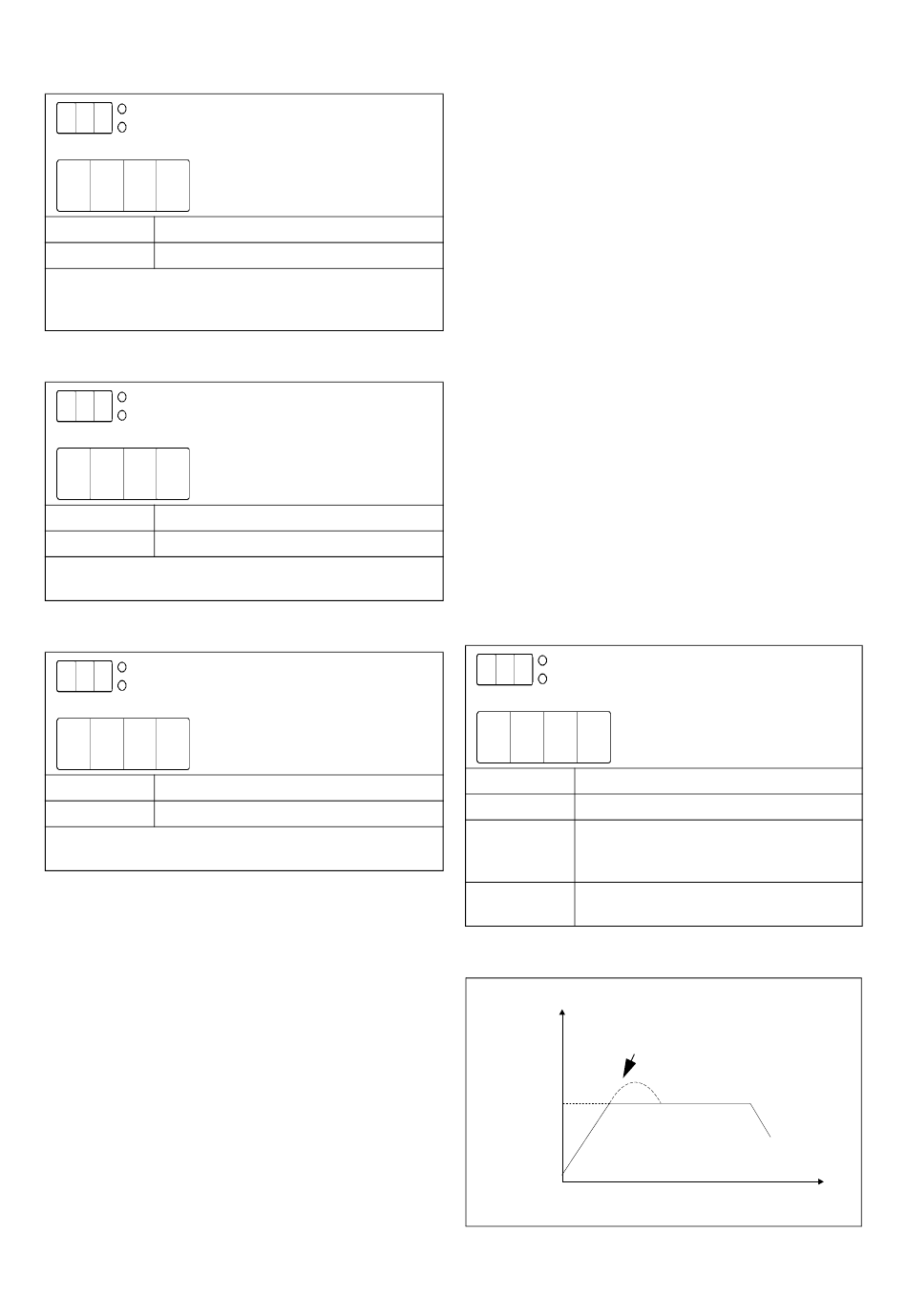

Fig. 34 Stroombegrenzing
FUNCTIONELE BESCHRIJVING SET-UP MENU
Spanningsaanloop met
stroombegrenzing bij start
Spanningsaanloop
Tijd
03-F109
39
