7.6.2 Stroombegrenzing
De instellingen worden uitgevoerd in twee stappen:
1. Schat de starttijd voor de motor/ machine en kies
die tijd in menu 002 (zie § 7.1, pagina 36).
2. Stel de stroomgrens in op een geschikte waarde bijv.
300% van In in menu 021.
0 2 1
o
F F
Fabrieksinst
oFF
Instelbereik
oFF, 150 - 500% In
Stroombegrenzingsmodus gedeacti-
oFF
veerd. Spanningsaanloop geactiveerd.
Niveau stroomgrens in de stroombe-
150-500
grenzings- modus.
LET OP! Alleen mogelijk als de spanningsaanloop geacti-
veerd wordt. Menu's 020, 022 - 025 moeten op "oFF"
staan.
LET OP! Hoewel de stroomgrens op slechts 150% van de
nominale stroom van de motor ingesteld kan worden, kan
deze minimumwaarde over het algemeen niet worden
bereikt Er dient aandacht te worden geschonken aan het
startkoppel en de motor voor het instellen van de gepaste
stroomgrens. De "werkelijke starttijd" kan langer of korter
dan de ingestelde waarden zijn, afhankelijk van de belast-
ingsomstandigheden. Dit geldt voor beide stroombegren-
zingsmethodes.
Stroom
Stroom-
begren-
zing
FLC
Starttijd

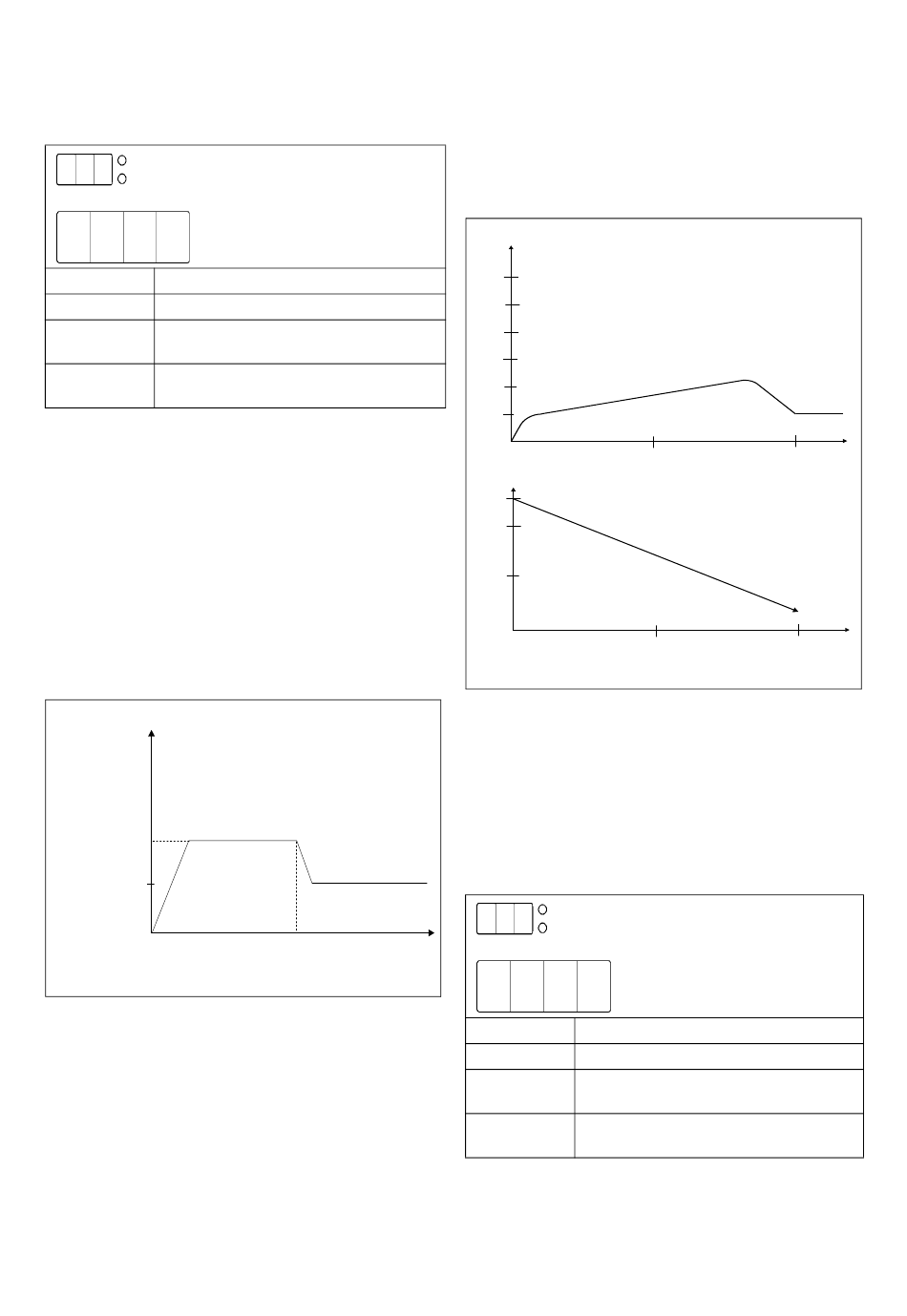

Fig. 35 Stroombegrenzing
Als de starttijd wordt overschreden en de softstarter nog
steeds op het stroomniveau werkt, zal er een alarm in
werking worden gesteld. Het is mogelijk om de soft-
starter ofwel uit te schakelen of in bedrijf te laten.
Neemt u er nota van dat de stroom ongecontroleerd
hoog kan oplopen als de softstarter in bedrijf blijft (zie
§ 7.24.2, pagina 61).
40
FUNCTIONELE BESCHRIJVING SET-UP MENU
Stroombegrenzing bij start
Tijd
7.7
Pompbesturing (Hoofdfunctie)
Door de pompfunctie te kiezen wordt er automatisch
een stoptijd van 15 seconden. gekozen. De geoptimali-
seerde parameters voor deze hoofdfunctie zijn; de start-
en stoptijden; startkoppel; het eindkoppel bij start en
stop. Eindkoppel bij stop wordt gebruikt om de pomp
te laten gaan indien er geen druk of flow meer is. Dit
kan verschillend zijn bij verschillende pomptypen. Zie
Fig. 36.
Stroom (A)
FLC
Toerental
03-F118
Fig. 36 Pompregeling
Pomptoepassing
De pomptoepassing maakt gebruik van aanloopkoppels
voor kwadratische belasting. Dit geeft de laagst moge-
lijke stroom en lineaire start- en stoptijden. Verwante
menu's zijn 2, 4 (zie § 7.1, pagina 36), 16, 17 en 18 (zie
§ 7.5, pagina 39).
0 2 2
03-F110
o
F F
Fabrieksinst
Instelbereik
oFF
on
LET OP! Alleen mogelijk als de spanningsaanloop geacti-
veerd is. Menu 020 - 021 en 023 - 025 moeten op "oFF"
staan.
Het instellen van de
pompbesturing
oFF
oFF, on
Pompbesturing gedeactiveerd. Span-
ningsaanloop geactiveerd.
Pompbesturingstoepassing is geacti-
veerd.
Tijd
Tijd
