Metingen op ECHOSOFT
6.1.14 Speciale functionaliteit voor ECochG

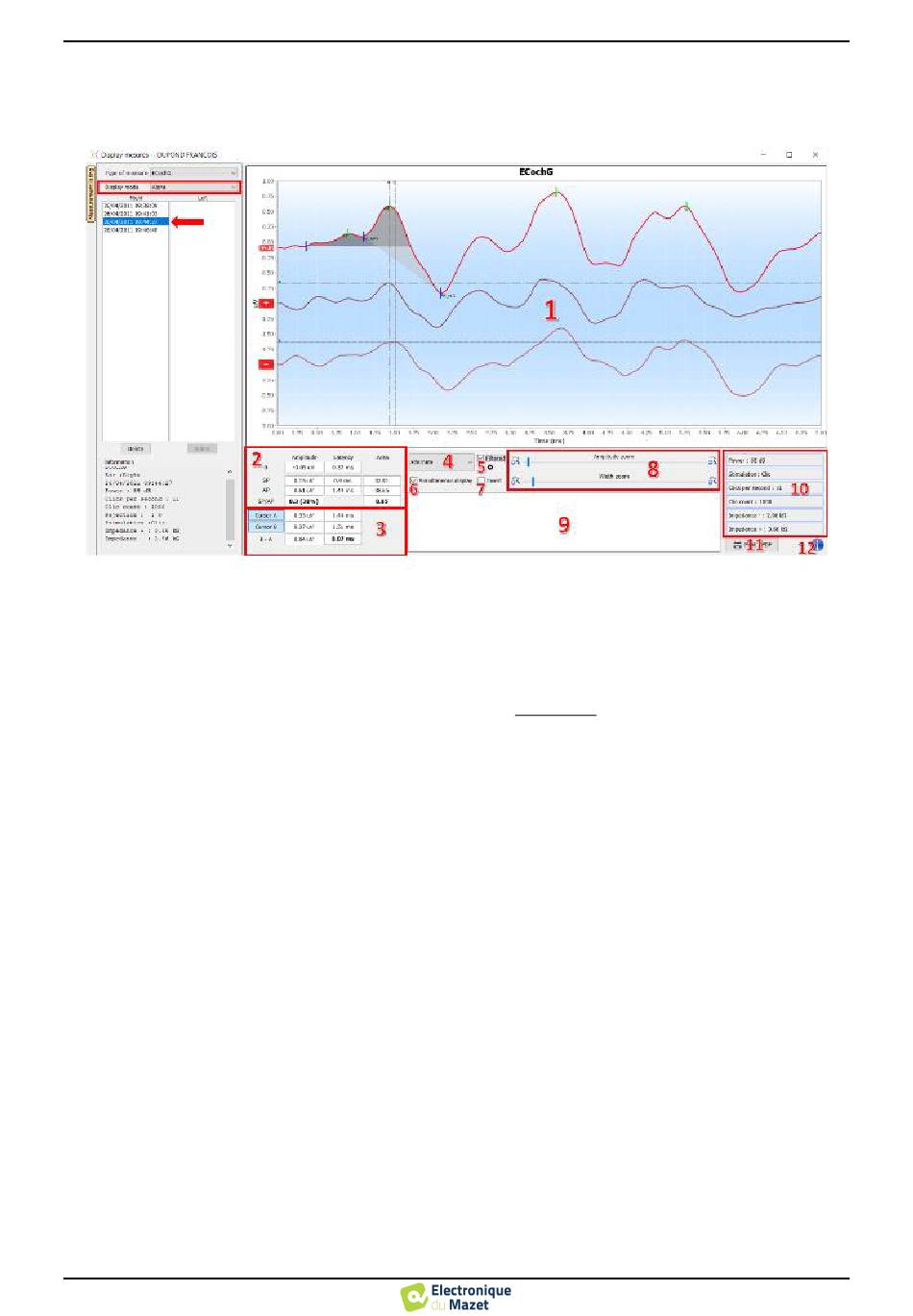

Selecteer de weergavemodus " Alleen " en selecteer een meting.
1. Grafiekweergavegebied :
De eerste curve komt overeen met de curve die is geselecteerd in (4), de andere twee curven worden weergegeven
door "simultane weergave" (6) te selecteren.
2. Marker analysegebied:
Berekening van de SP/AP-verhouding voor de amplitude (als de markeringen 0, SP en AP op de curve staan). De
verhouding wordt verkregen met de volgende formule :
Berekening van de SP/AP-verhouding voor het gebied (als alle vijf markers op de curve zijn geplaatst). De twee
grijze gebieden in de grafiek verschijnen na het plaatsen van de vereiste markers. De oppervlakten van de twee sec-
ties worden berekend en vervolgens wordt de verhouding tussen de twee secties verkregen.
3. Cursoranalysegebied:
Cursors A en B kunnen gepositioneerd worden door op een van de twee knoppen in dit veld te klikken en vervol-
gens op een van de curven. Op dat moment is het mogelijk om hun horizontale positie op de geselecteerde curve te
wijzigen. Een tweede klik in het grafische gebied fixeert de positie en een tweede klik op de overeenkomstige knop
laat de cursor verdwijnen.
4. Selecteer de hoofdcurve:
Omdat de klikken afwisselend worden gemaakt, worden de gegevens afzonderlijk opgenomen. Je hebt de keuze om
te selecteren welke polariteit van de klikken moet worden weergegeven. Standaard worden de twee records bij el-
kaar opgeteld ("Alternate"), maar het is mogelijk om de condensatie (+), rarefactie (-) of afgetrokken curven te be-
kijken.
5. Schakel het banddoorlaatfilter in of uit.
6. Toont tegelijkertijd de hoofdcurve (geselecteerd in punt 4) en de curven die overeenkomen met condensatie (+)
en rarefactie (-).
7. Curve-inversieknop.
8. Cursors om de schalen van de x- en y-as te veranderen
9. Opmerking invoer.
10. Meetopnameparameters
11. Opties voor afdrukmetingen.
12. Serienummer van de
ELIOS
Gebruikershandleiding
ECH001XN115-A5 NL- 2024/01
6.1 Evoked potential-module (ABR, ECochG en VEMP)
����/���� ���������� =
ELIOS
en
die zijn gebruikt om de meting uit te voeren
ECHO-DIF
���� − ��������
���� − ��������
