Meting in handheldmodus
Punt-spectrale analyse

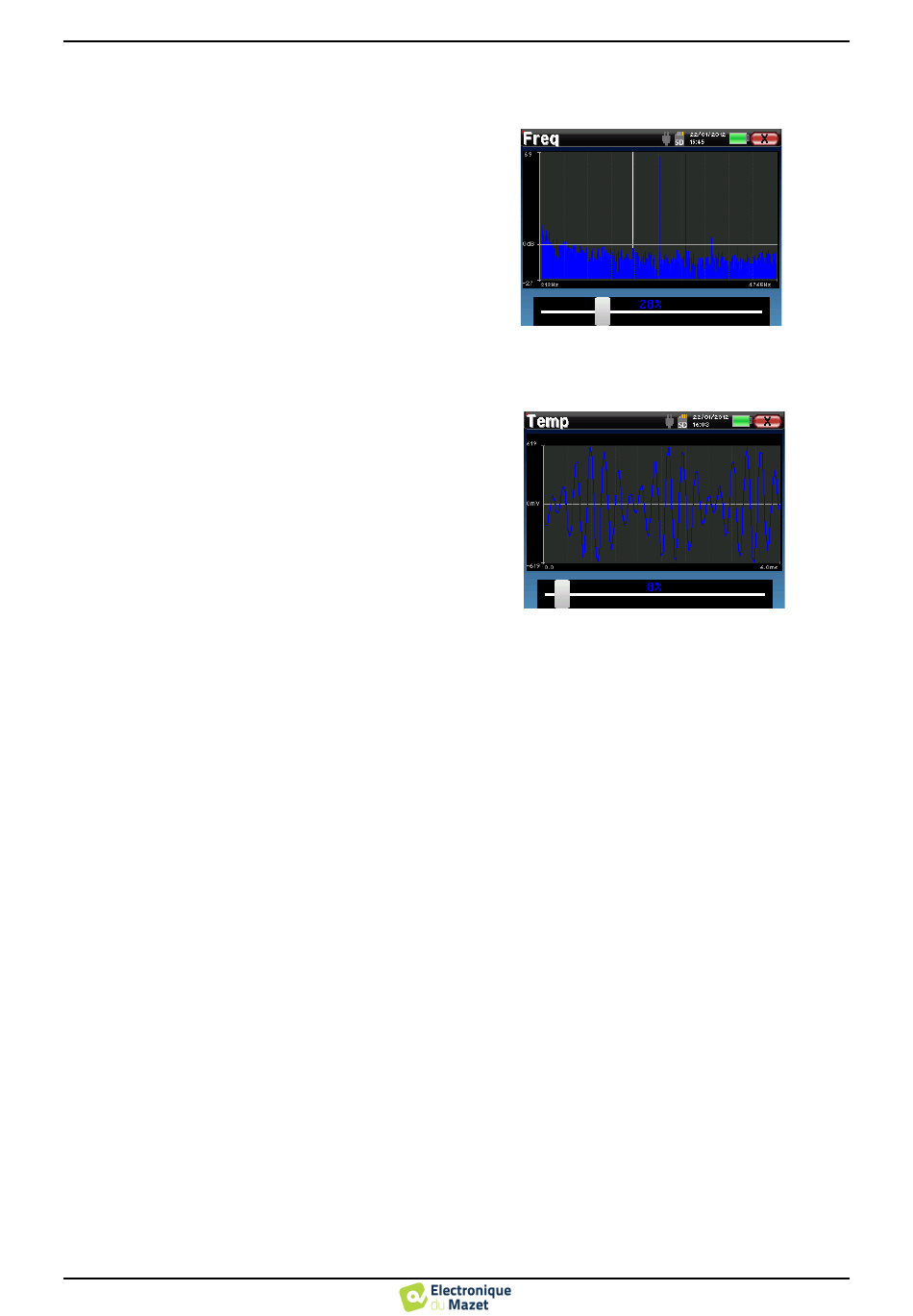

Om een spectrale analyse van het signaal uit te voeren
met een Fast Fourier Transform (FFT) klik je op de
knop "Freq".
De grafiek van de vermogensverdeling (abscis) ten op-
zichte van de frequentie (ordinaat) verschijnt. De effec-
tieve spectrale energiezone wordt aangegeven door een
verticale witte lijn.
In het omgekeerde voorbeeld kunnen 3 andere spectrale
stralen geïdentificeerd worden met hoge vermogensni-
veaus rechts van de effectieve spectrale energiezone.
Van links naar rechts, stimulatiefrequentie F1, gevolgd
door F2 en tot slot secundair vervormingsproduct (2 *
F2 - F1).
Punttijdanalyse
Klik op de knop "Temp" om de tijdanalyse van het sig-
naal te starten. Met de cursor kun je de maximale tijds-
waarde van het weergavevenster aanpassen.
Voor dit type meting kan de algemene vorm van het tijd-
signaal gemakkelijk geïdentificeerd worden. Het ver-
tegenwoordigt de modulatie van stimulatiefrequenties
F1 en F2.
