Meting in handheldmodus
4.6.3.1 Geavanceerde analysetools
ELIOS
bevat een krachtig hulppalet waarmee je alle verzamelde gegevens direct op het aanraakscherm kunt analy-
seren (zonder computerondersteuning).

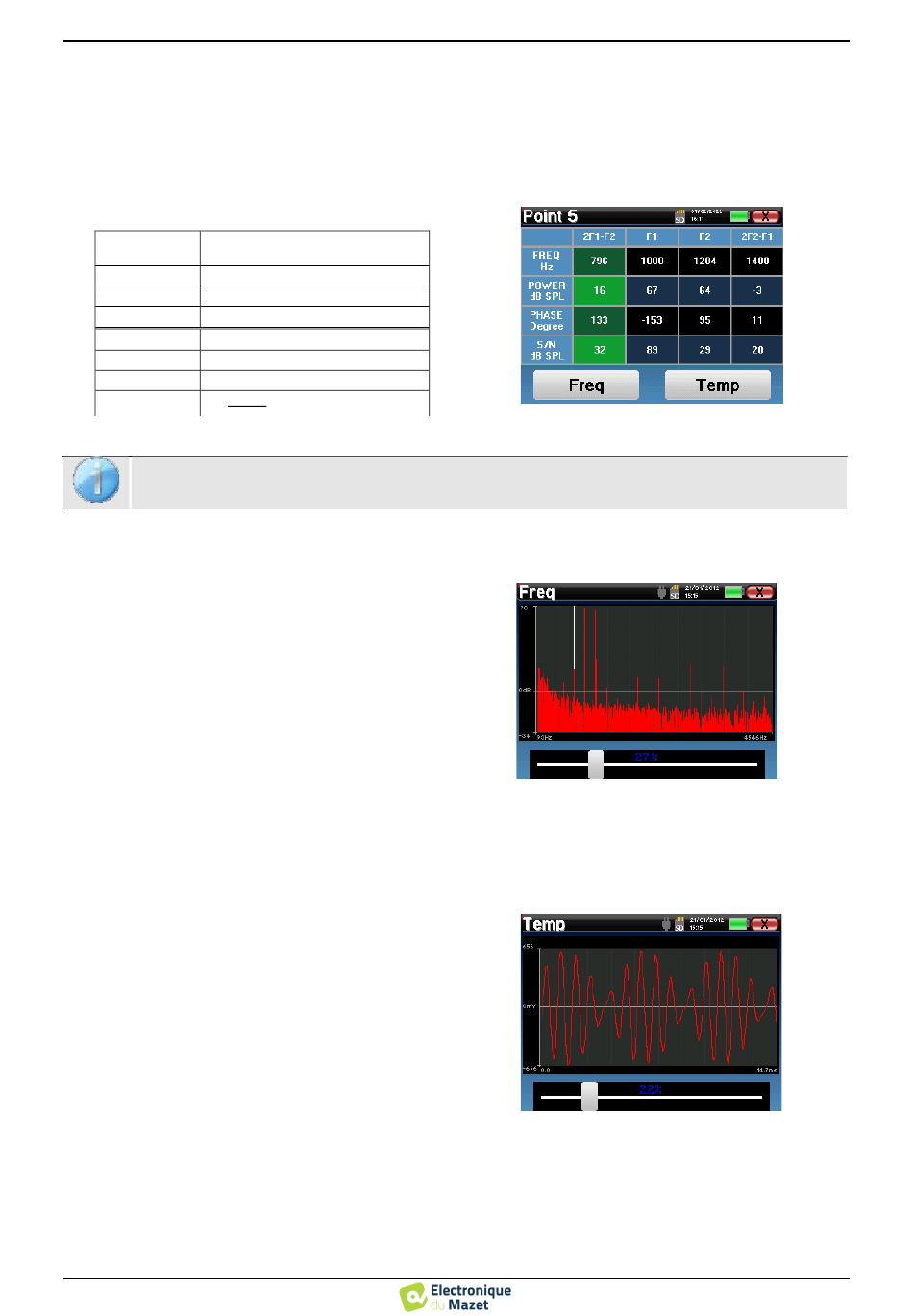

Klik op een van de punten van de curve. Er verschijnt een venster met een tabel voor gegevensanalyse. Deze bevat
verschillende gegevens over het onderzochte signaal.
2 ∗ F 1 - F 2
Belangrijkste vervormingsprod-
F 1
F 2
2 ∗ F 2 - F 1
Secundair vervormingsproduct
FREQ
KRACHT
FASE
S/N
De kolom in het groen geeft de vervormingsproducten weer die in de vorige fasegrafiek zijn onderzocht. Deze
waarde kan worden gewijzigd. Zie
Punt-spectrale analyse
Om een spectrale analyse van het signaal uit te voeren
met een Fast Fourier Transform (FFT) klik je op de
knop "Freq".
De grafiek van de vermogensverdeling (abscis) ten op-
zichte van de frequentie (ordinaat) verschijnt. De effec-
tieve spectrale energiezone wordt aangegeven door een
verticale witte lijn.
In het omgekeerde voorbeeld kunnen 3 andere spectrale
stralen geïdentificeerd worden met hoge vermogensni-
veaus rechts van de effectieve spectrale energiezone.
Van links naar rechts, stimulatiefrequentie F1, gevolgd
door F2 en tot slot secundair vervormingsproduct (2 *
F2 - F1).
Punttijdanalyse
Klik op de knop "Temp" om de tijdanalyse van het sig-
naal te starten. Met de cursor kun je de maximale tijds-
waarde van het weergavevenster aanpassen.
Voor dit type meting kan de algemene vorm van het tijd-
signaal gemakkelijk geïdentificeerd worden. Het ver-
tegenwoordigt de modulatie van stimulatiefrequenties
F1 en F2
ELIOS
Gebruikershandleiding
ECH001XN115-A5 NL- 2024/01
uct
Stimulatiefrequentie F1
Stimulatiefrequentie F2
Frequentie in Hz
Vermogen in dB
Faseverschuiving in graden
������������
Verhouding in dB
����������
paragraaf
2.3.1.
4.6 Shift-OAE
77
