Hoofdstuk 2
N40900
Motorbevestigingssteunen
De standaardsteunen hebben montagegaten op
76 mm (3") onder en parallel aan de middenlijn van
de krukas. Het is mogelijk de motor rechtstreeks op
de motorsteunen te monteren, maar het is altijd aan te
raden om flexibele motorbevestigingen te gebruiken.
In afbeelding 4 is te zien dat de gaten (1) waarin de
bevestigingsbouten moeten komen langwerpig zijn,
36 x 17 (1,7/16 x 21/32"). Hierdoor kunt u de motor
nog een klein beetje verschuiven tijdens de laatste
uitlijning. Als het niet nodig is de motor exact uit te
lijnen, bijvoorbeeld bij een aandrijfas met flexibele
koppeling, dan moeten de bouten op alle vier de
hoeken van de motor aan het uiteinde van de sleuf
komen en allemaal ofwel volledig naar binnen of
volledig naar buiten steken. Dit levert een extra veilige
bevestiging op.
N.B.: Raadpleeg de tekeningen van de algemene
opstelling (General Arrangement) voor specifieke
motorinstallatieposities.
Neem voor advies over eventuele afwijkende

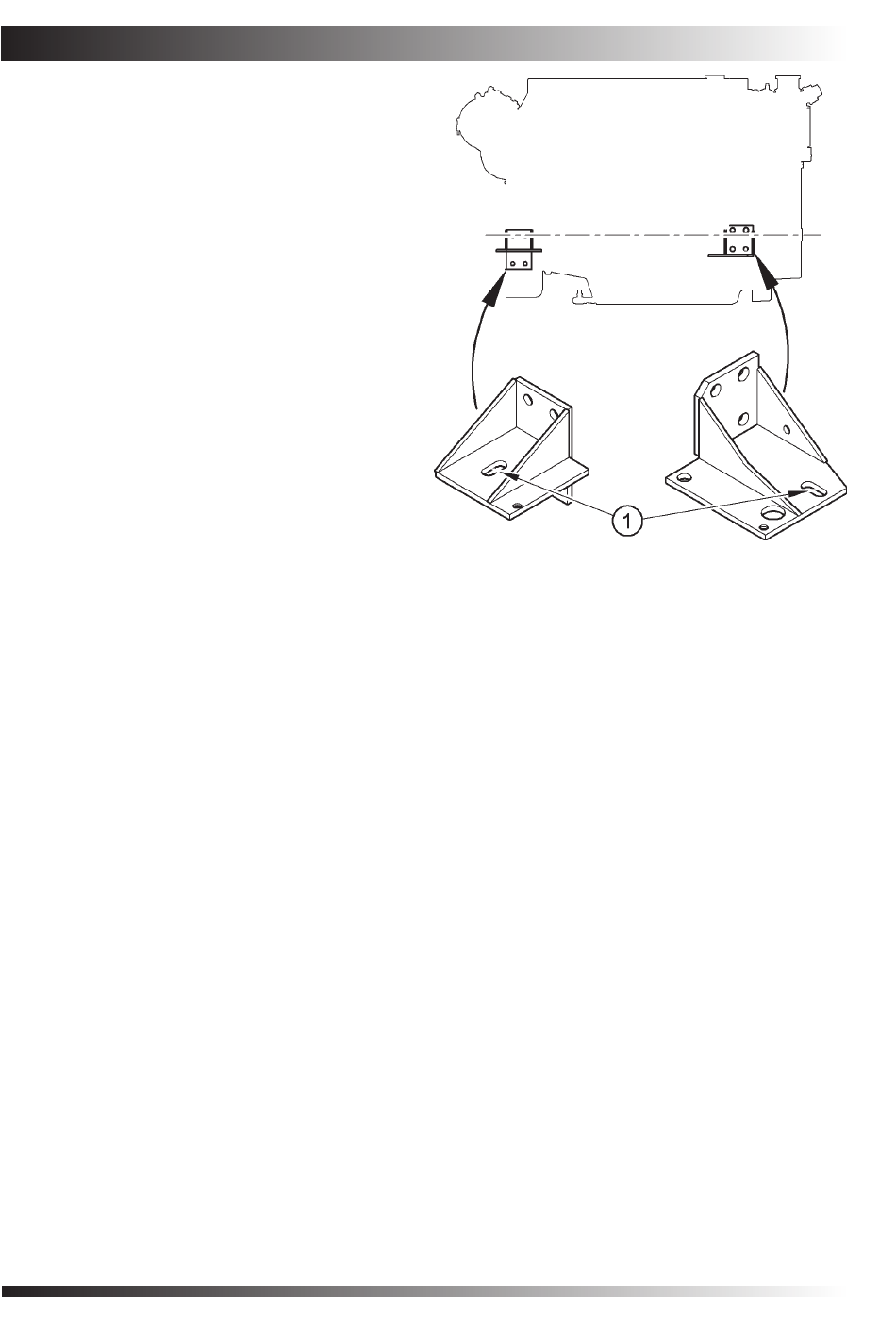

Afbeelding 4
mogelijkheden contact op met Wimborne Marine
Power Centre.
Pagina 4
