Hoofdstuk 4

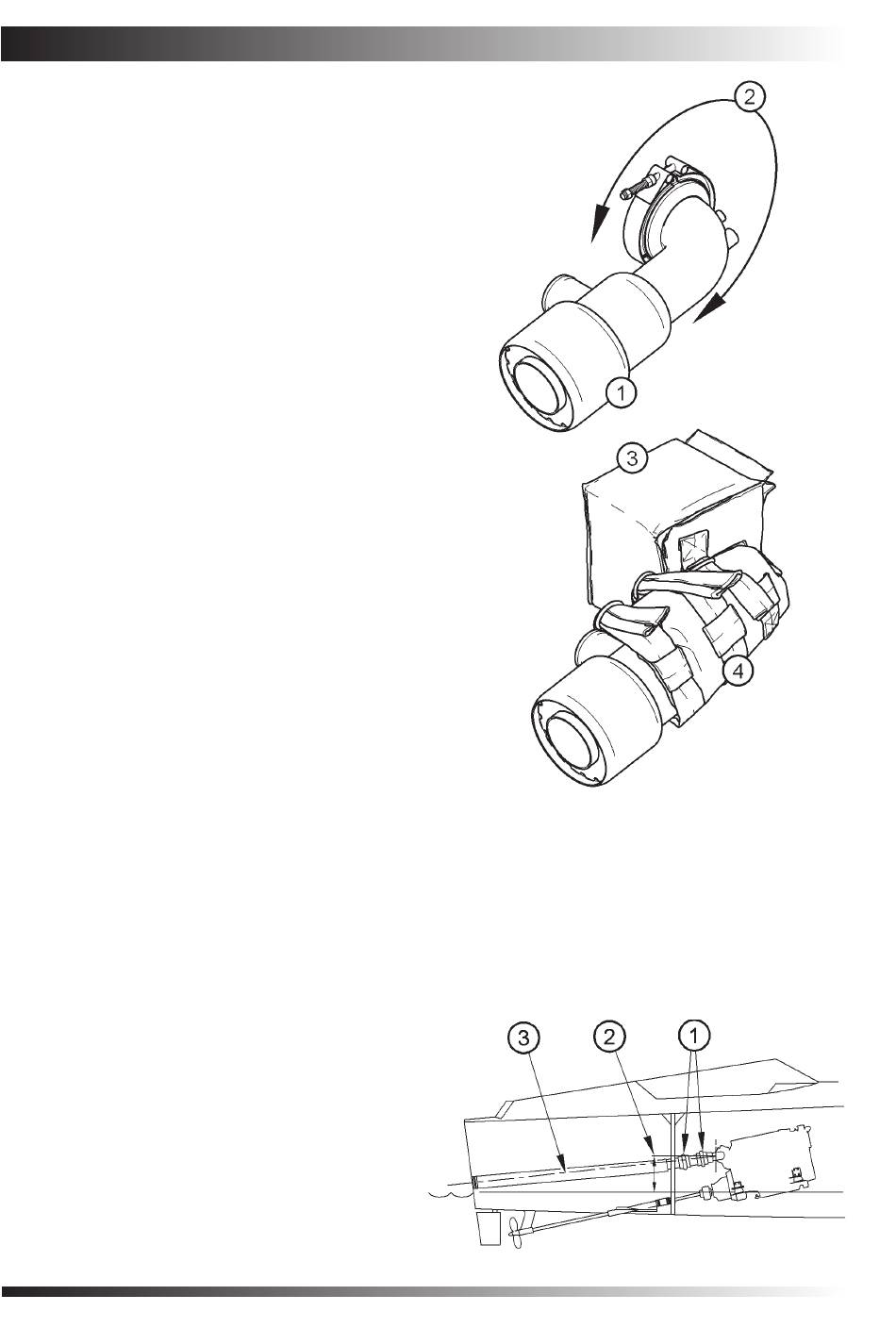

Afbeelding
2
toont
waterinspuiting en isolerende bedekking (3) & (4). De
bocht kan naar de beste stand worden gedraaid (2).
N.B.: De uitlaatbocht moet 10
aflopen.
Als een groter systeem nodig is, dan kan een
droge bocht van 90
turbocompressoruitgang met de bocht waarin het
water wordt gespoten (1) worden aangesloten.
Aangezien op beide bochten een beugel zit, kan
de bewegingsmogelijkheid volledig worden benut,
waardoor deze installatie geschikt is voor de meeste
toepassingen.
N.B.: De beugels moeten worden vastgedraaid op
9 Nm.
De uitlaatslang moet goed kunnen bewegen, vooral
als de motor flexibel is bevestigd. Als de uitlaatslang
direct achter de motor door een scheidingswand moet,
gebruik dan bij voorkeur de opstelling uit afbeelding 3,
met rubberen balgen (1) voor flexibiliteit.
N.B.: De balgen mogen niet belast zijn wanneer ze
worden gemonteerd. De uitlaat moet ten minste 5
naar beneden lopen (3) en het waterinspuitpunt moet
ten minste 21 cm (8") boven de waterlijn (2) liggen.
N.B.: Bij weinig ruimte kan een dubbele balg worden
gebruikt.
Let op: De uitlaatslang mag de bewegingsvrijheid
van de motor op de flexibele steunen niet hinderen.
Pagina 10
10
de
uitlaatbocht
(1)
naar beneden
O
(niet afgebeeld) op de
O
met
O
Afbeelding 2
Afbeelding 3
N40900
