Hoofdstuk 8
Minibootvoedingspaneel (MMPD) -
digitaal paneel
• Ondersteuning voor één motor
• Toont
motorparameters
waarschuwingstoon
• 5 schermen
• Hoge-resolutiescherm 320 x 240 dpi
• Transflectiescherm dat goed leesbaar blijft onder
wisselende lichtomstandigheden door meer/minder
te reflecteren.
• Volledig aanpasbare schermhelderheid
• Werkt op 12- en 24-voltssystemen
• Ondersteuning voor meerdere talen - Engels, Duits,
Frans, Nederlands, Portugees, Noors en Italiaans.
• IP 67
Het 'digitale paneel' in afbeelding 6 is 150 x 103 mm
groot en bevat:
1. Scherm:
2. Schermverlichting
3. Waarschuwingsdemper
4. Vooruitknop
5. Terugknop
De afmetingen zijn onder de illustratie van het paneel
te zien.
Contactpaneel
Het contactpaneel dat in combinatie met het digitale
paneel wordt gebruikt is te zien in afbeelding 7. Het is
110 x 90 mm groot en bevat:
1. Motorschakelaar
2. Waarschuwingslamp
3. Diagnostiekindicator
4. Motorstopknop
5. Contactpaneel aan/uit
De afmetingen zijn onder de illustratie van het paneel
te zien.
Pagina 28
28
and
foutcodes
met

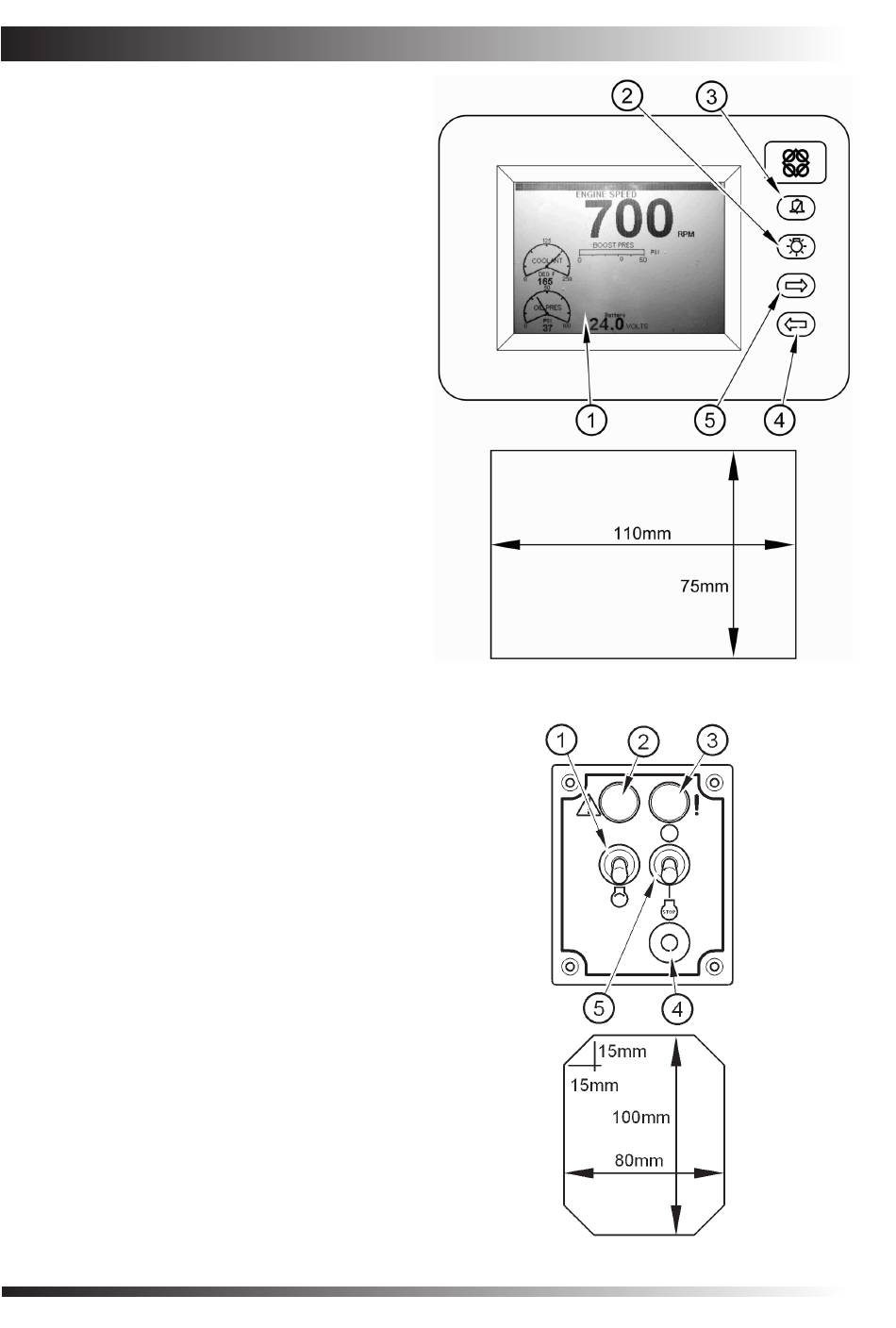

Afbeelding 6
Afbeelding 7
N40900
