N40900

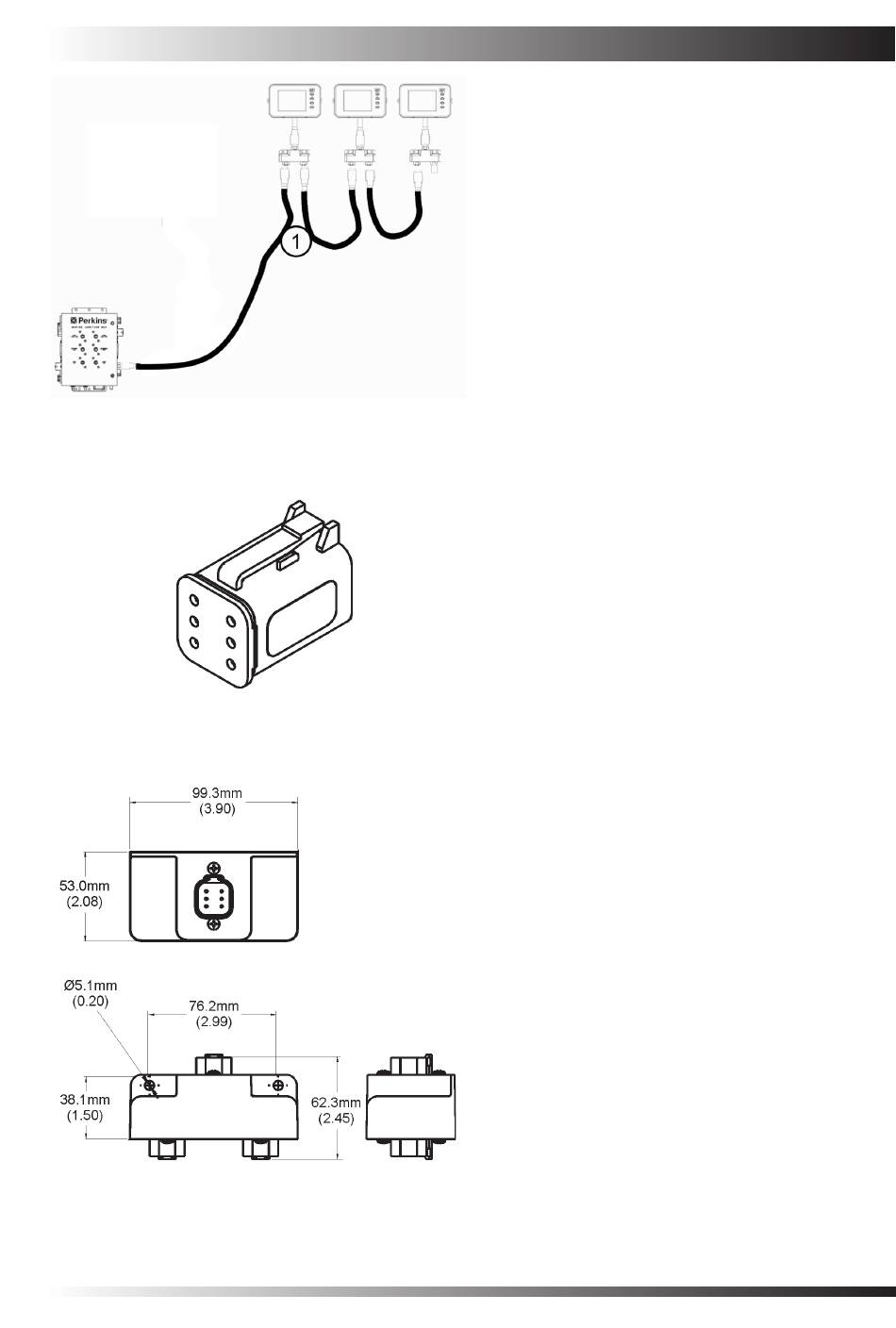

Afbeelding 15
Afbeelding 16
Afbeelding 17
Benodigde kabels
Waar te gebruiken: Verbindt de PCP- en MMPD-
schermen met de J1939-datalink.
De J1939-datalink (nr. 1 afbeelding 15) mag nooit
langer dan 40 meter (131 voet) zijn.
Benodigdheden:
MMPD-dropkabel
T-naar-T-kabel
6-pins T
Eindweerstand
Eindweerstand (afbeelding 16)
Om de uiteinden van een datalink run te beëindigen
Twee eindweerstanden nodig
T-connector (afbeelding 17)
Om T-naar-T-kabels te verbinden.
CAN-datalink
SAE J1939-15: Twee niet-geïsoleerde gevlochten
draden
Het CAN-netwerk werkt op 250 Kb/sec volgens het
J1939-15-protocol.
Maximaal aantal aansluitpunten
Maximale lengte kabelsegmenten
Maximale lengte kabelsegmenten voor
onderhoudsconnector
Maximale buslengte
Geïsoleerde kabel
Hoofdstuk 8
J1939-15
10
3 m
2,66 m
40 m
NEE
Pagina 35
35
