Hoofdstuk 4
Uitlaatsystemen die deels droog en
deels nat zijn
Zelfs wanneer de motor ruim onder de waterlijn wordt
geïnstalleerd kunt u nog van de voordelen van een nat
uitlaatsysteem profiteren, als het waterinspuitpunt maar
voldoende ver boven de waterlijn ligt.
In dergelijke gevallen kunt u het gedeeltelijk droge en
verder natte systeem uit afbeelding 5 gebruiken. Dankzij
de modulaire uitlaatonderdelen kunt u snel een systeem
bouwen met een hoge droge stijgleiding, gevolgd door een
waterinjectiebocht.
(1) Roestvrijstalen balg
(2) Extra hoge stijgleiding - niet standaard geleverd
(3) Flexibele beugel
(4) Plaats van waterinspuiting moet ten minste 200 mm (8")
boven de waterlijn liggen
(5) 5
minimale gemiddelde afloop
O
(6) Waterlijn
Waterliftsystemen
Afbeelding 6 toont de belangrijkste onderdelen van
zo'n systeem, waarin middels uitlaatgassen druk wordt
opgebouwd om een mengeling van gas en water op te
tillen naar een punt dat ver boven de motor kan liggen.
Wanneer de motor wordt uitgezet bevat het uitlaatreservoir
het water dat terugvalt uit de uitlaatstijgleiding.
Als u een ingekocht systeem gebruikt, dan moet u
de instructies van de fabrikant nauwgezet opvolgen.
Afbeelding 5 toont de belangrijkste kenmerken van een
dergelijk systeem.
(1) Uitlaatreservoir (sluis).
(2) Waterinjectiebocht
(3) Afvoer naar overboord
(4) Sifononderbreking met een diameter van 1,27 cm
(1/2")
(5) Bovenkant van de uitlaatstijgleiding en punt waarop
de sifononderbreking op het leidingwerk van de motor is
aangesloten moeten onder alle omstandigheden boven de
waterlijn blijven (meestal is een afstand van 450 mm (18")
onder statische omstandigheden voldoende)
(6) Uitlaatstijgleiding
N.B.: De maximale retourdruk van de uitlaat mag nooit
hoger zijn dan 15 kPa, wanneer deze wordt gemeten op
minder dan 305 mm (12") van de turbocompressor / uitlaat.
Het uitlaatreservoir moet ten minste 3 maal het volume
van de stijgleiding in water kunnen bevatten. Het reservoir
moet in zeilvaartuigen dichtbij de middenlijn worden
gemonteerd.
Pagina 12
12

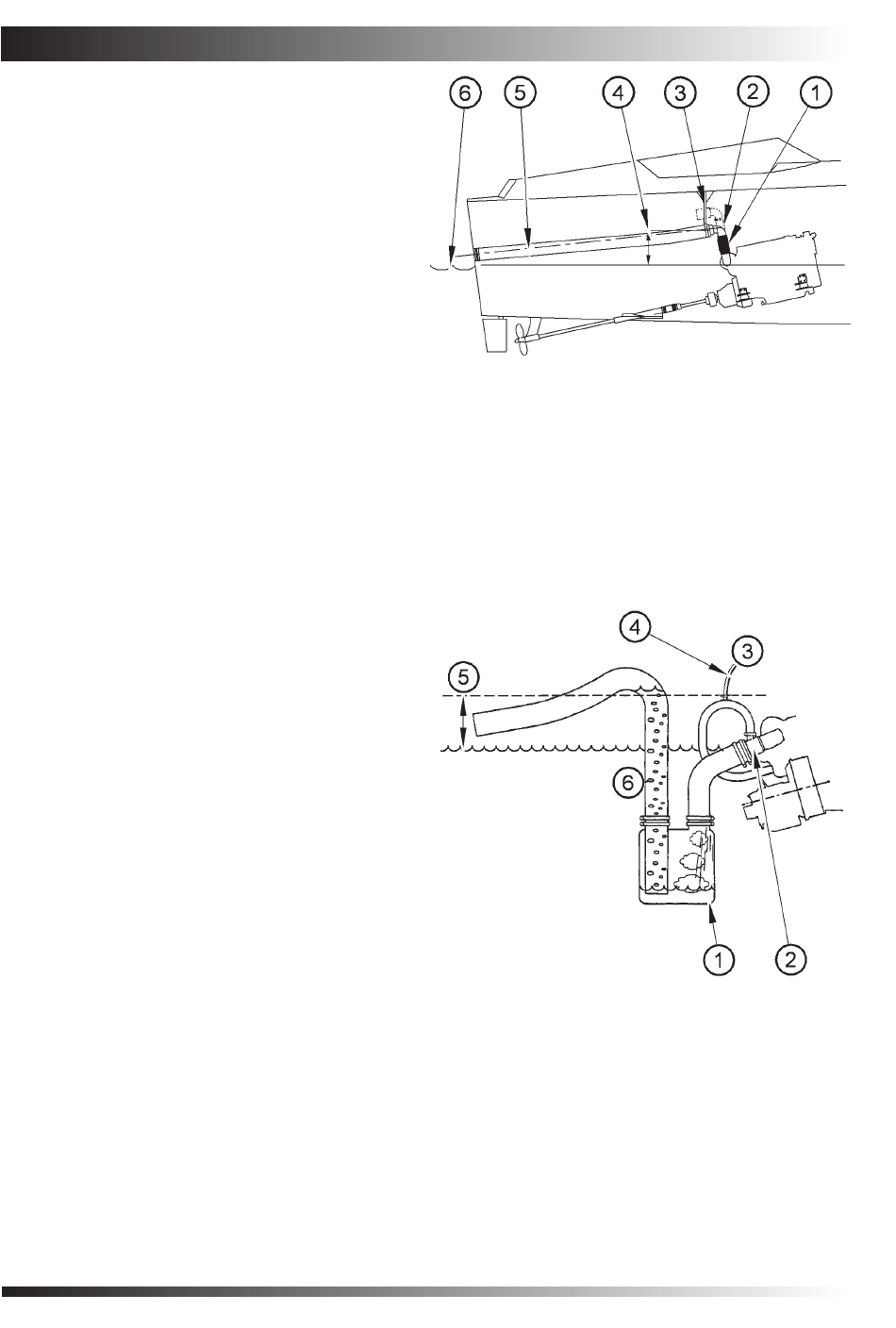

Afbeelding 5
Afbeelding 6
N40900
