N40900
Elektrische systemen van de motor
Er is een elektrisch systeem bij de motor verkrijgbaar
met losse onderdelen die allemaal op elkaar kunnen
worden aangesloten, met de volgende opties:
• Standaard onderling aansluitbare kabels van 12 m
lang. Daarnaast kunt u kabels van 3, 6 of 9 m lang
bijkopen.
• Optionele
kabelbundel
instrumentenpanelen kunnen worden aangesloten.
• 12 V- of 24 V-optie.

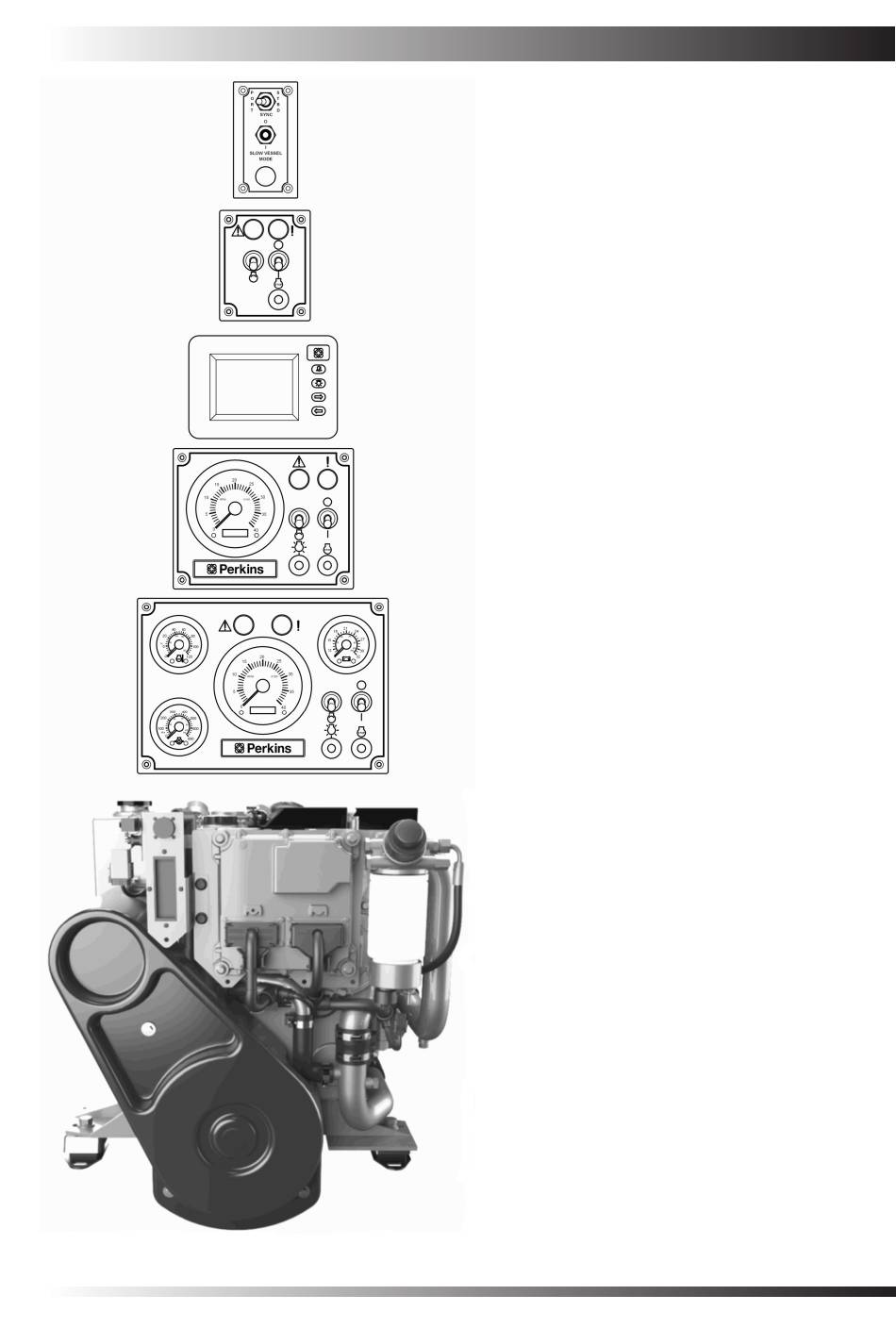

• Instrumentenpanelen - hoofd, hulp of digitaal,
die afzonderlijk of in combinatie met een
sleutelgeactiveerd
gebruikt.
Kabelbundels
De kabelbundel van de motor verbindt de startmotor,
wisselstroomdynamo, onderbrekers, het elektronische
besturingssysteem
motorzenders en injectiesystemen in een waterdichte
multiconnector (IP67) op een kabelboom met losse
kabeluitgangen die op de motor is aangesloten.
Het motorschema staat achter in dit hoofdstuk.
Bevestig de bundel altijd in de oorspronkelijke positie
met de juiste klemmen en vrij van knelpunten, hitte
en scherpe randen voordat u aan de bundel gaat
werken.
De connectoren zijn zo gemaakt dat ze maar in één
richting passen, zodat de pennen altijd in de juiste
contacten uitkomen. Forceer nooit een connector. Het
aansluiten moet heel makkelijk gaan.
De connectoren zijn zo ontworpen dat ze vuil en vocht
buiten houden zonder diëlektrisch smeermiddel.
Controleer wanneer u onderhoud uitvoert aan de
bundel of de dichtingen op de connectoren nog in
goede staat zijn. Gebruik bij ongebruikte pennen altijd
adereindhulzen om de connector tegen vuil en vocht
te beschermen.
Hoofdstuk 8
waarop
meerdere
paneel
kunnen
(ECM),
elektrische
Pagina 23
worden
stop,
23
