N40900
Hoofdstuk 8
Verbindingskabels
De verbindingskabels (afbeelding 3) worden gebruikt
om de motor (1) aan te sluiten op de gashendel (3),
de accu (4), de waterdichte verbindingsbus (2) en het
(de) instrumentenpaneel (-elen) (5). De kabels zijn
standaard 12 m lang. Kabels van 3, 6, en 9 meter zijn
apart verkrijgbaar. Als een langere kabel nodig is, dan
moet deze op maat gemaakt worden, uit één stuk.

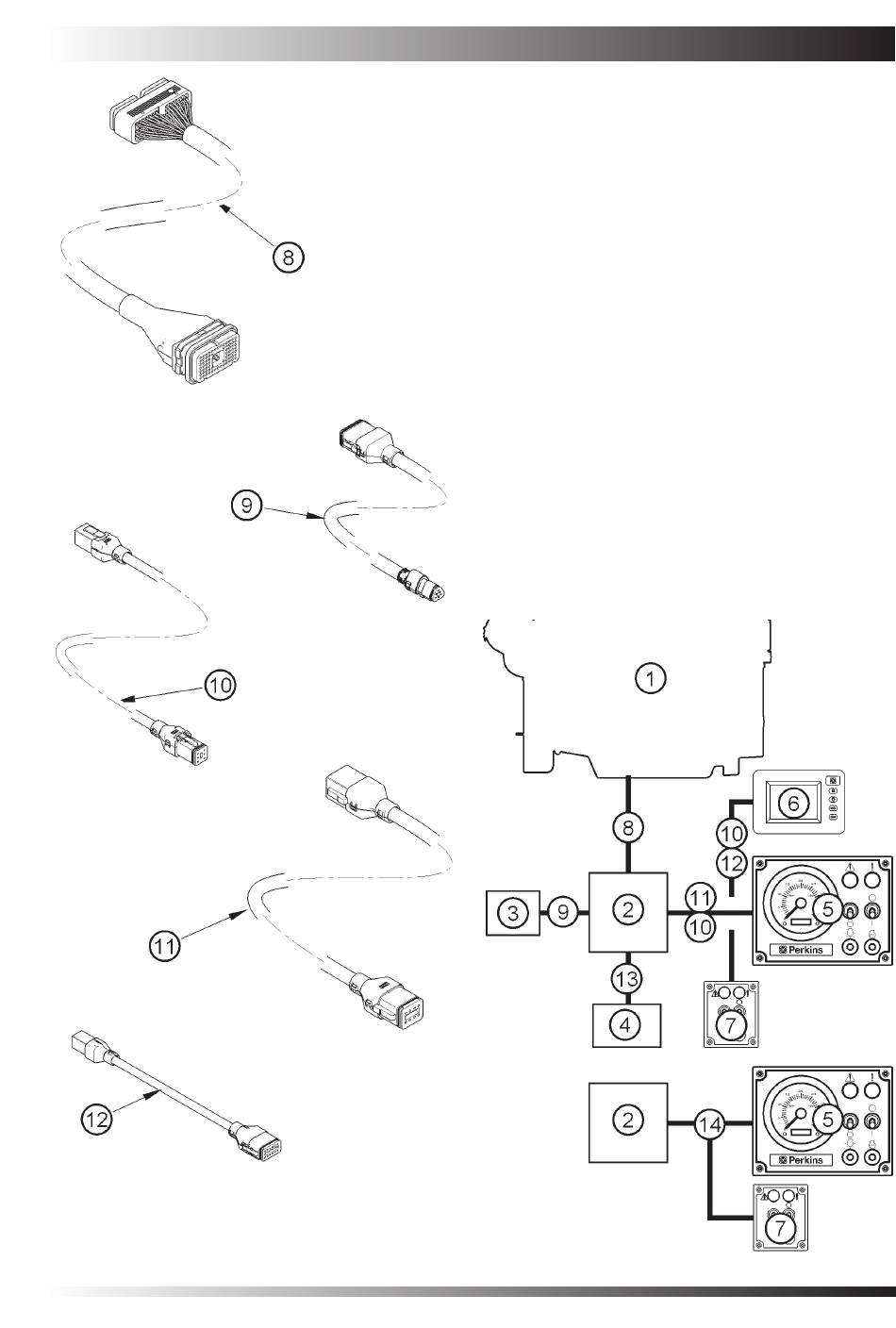

Afbeelding 3 toont:
1. Motor.
2. MJB (waterdichte verbindingsbus)
3. Gashendel
4. Accu (door de klant geleverd)
5. Instrumentenpaneel - hoofd- of hulppaneel
6. MMPD, digitaal paneel
7. Contactpaneel
8. Bundel, motor naar MJB
9. Bundel, gashendel
10. Bundel hoofd- of hulppaneel, voor J1939 is een
T-connector nodig.
11. Bundel, contactpaneel
12. Bundel, MMPD (digitaal paneel)
13. Accukabel (door de klant geleverd)
14. Master/slave-kabel
Afbeelding 2
Afbeelding 3
Pagina 25
25
