A.1.2.1
Dispositif de sécurité Ex p

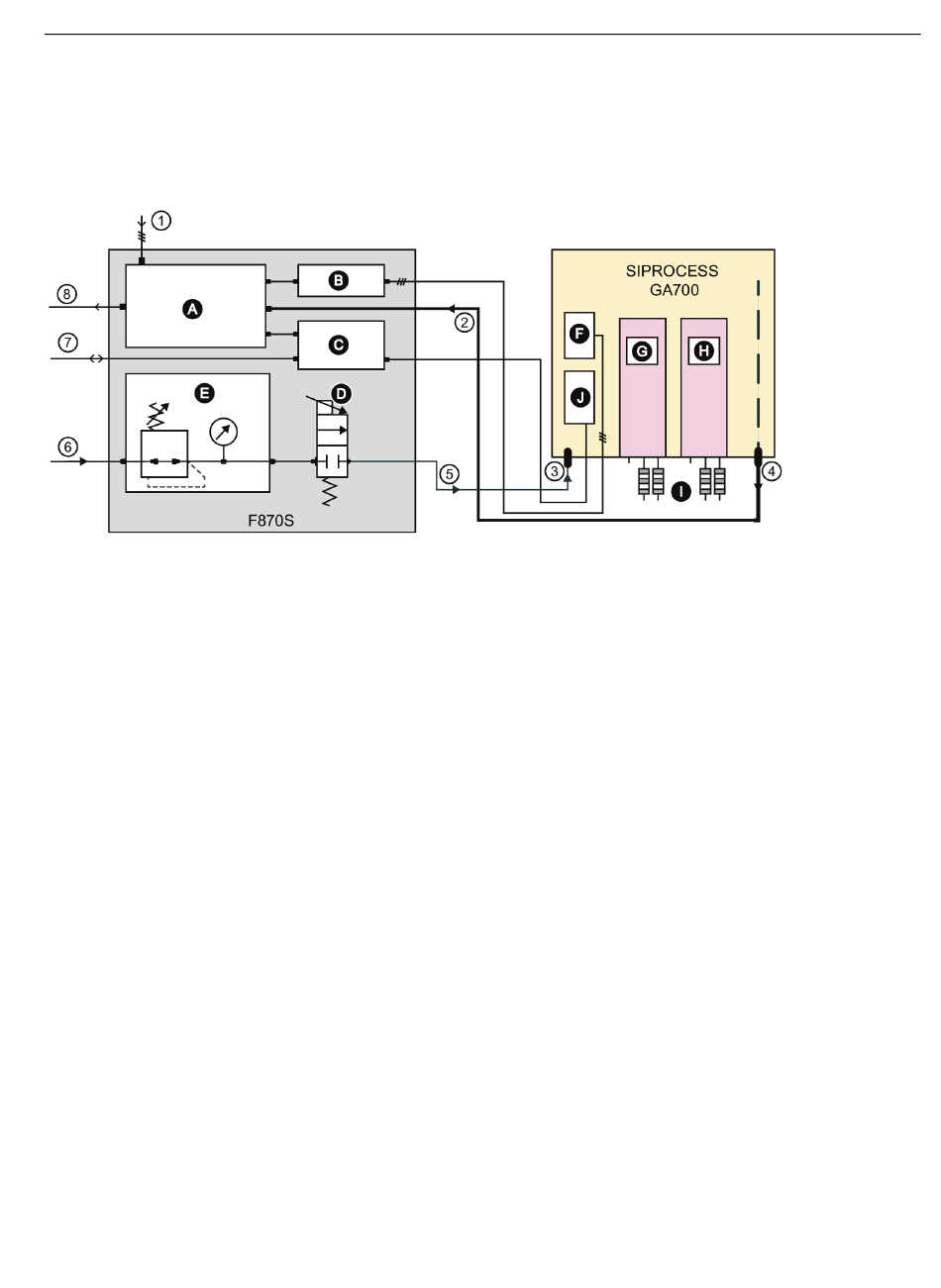

Raccords pneumatiques du système de commande Ex p (exemple)
A
Unité de commande Ex p F870S
B
Relais de puissance Ex SR853
C
Relais d'interface Ex SR852, 16
broches
D
Soupape proportionnelle
E
Soupape régulatrice de pression
pour gaz de balayage avec mano-
mètre
①
Connexion secteur, protection par fusible 16 A
②
Conduite de gaz de balayage vers l'unité de commande Ex p F870S ; section de conduite 8 mm, longueur max. 10 m
③
Entrée du gaz de balayage
④
Sortie du gaz de balayage
⑤
Conduite de gaz de balayage partant de l'unité de commande Ex p F870S ; section de conduite 8 mm, longueur max.
10 m
⑥
Entrée pour gaz de balayage ; pression d'alimentation 2,5 ... 5 bar (rel.)
⑦
Raccord de et vers le relais d'interface Ex SR852
⑧
Sortie d'air, éventuellement raccord d'une conduite 1", longueur max. 20 m
Figure A-2
Circuit de gaz du dispositif de sécurité Ex p, Gönnheimer Elektronik GmbH
Indications pour le raccordement
La pression d'alimentation doit être suffisamment élevée (2,5 ... 5 bar).
La conduite d'amenée avant la soupape régulatrice de pression doit être dimensionnée de
sorte que la pression de la conduite à l'entrée ne tombe pas en dessous de 2,5 bar pendant
le balayage d'évacuation (diamètre suffisant de la conduite d'amenée).
L'utilisation de conduites de gaz de balayage avec des diamètres inférieurs ou des
longueurs supérieures aux spécifications peut entraîner l'apparition dans le boîtier Ex p
Appareils en version protégée contre l'explosion
Notice de service, 11/2019, A5E35134270-04
F
Connexion réseau
G
Module d'analyse 1 (AM1)
H
Module d'analyse 2 (AM2)
I
Dispositifs anti-retour de flamme
J
Connexion de câble de signaux
Annexe A
A.1 Dispositif de sécurité Ex px
