Bedienen
7.1 Local User Interface (LUI)
Schermen/weergaven
De toegang tot de functies van het apparaat of zijn componenten wordt gestructureerd door
de schermen. Op het display worden steeds slechts die bedieningsmogelijkheden getoond
die aan de uitrusting van uw apparaat beantwoorden.
Hoofdscherm
Navigatiescherm
Parameterscherm

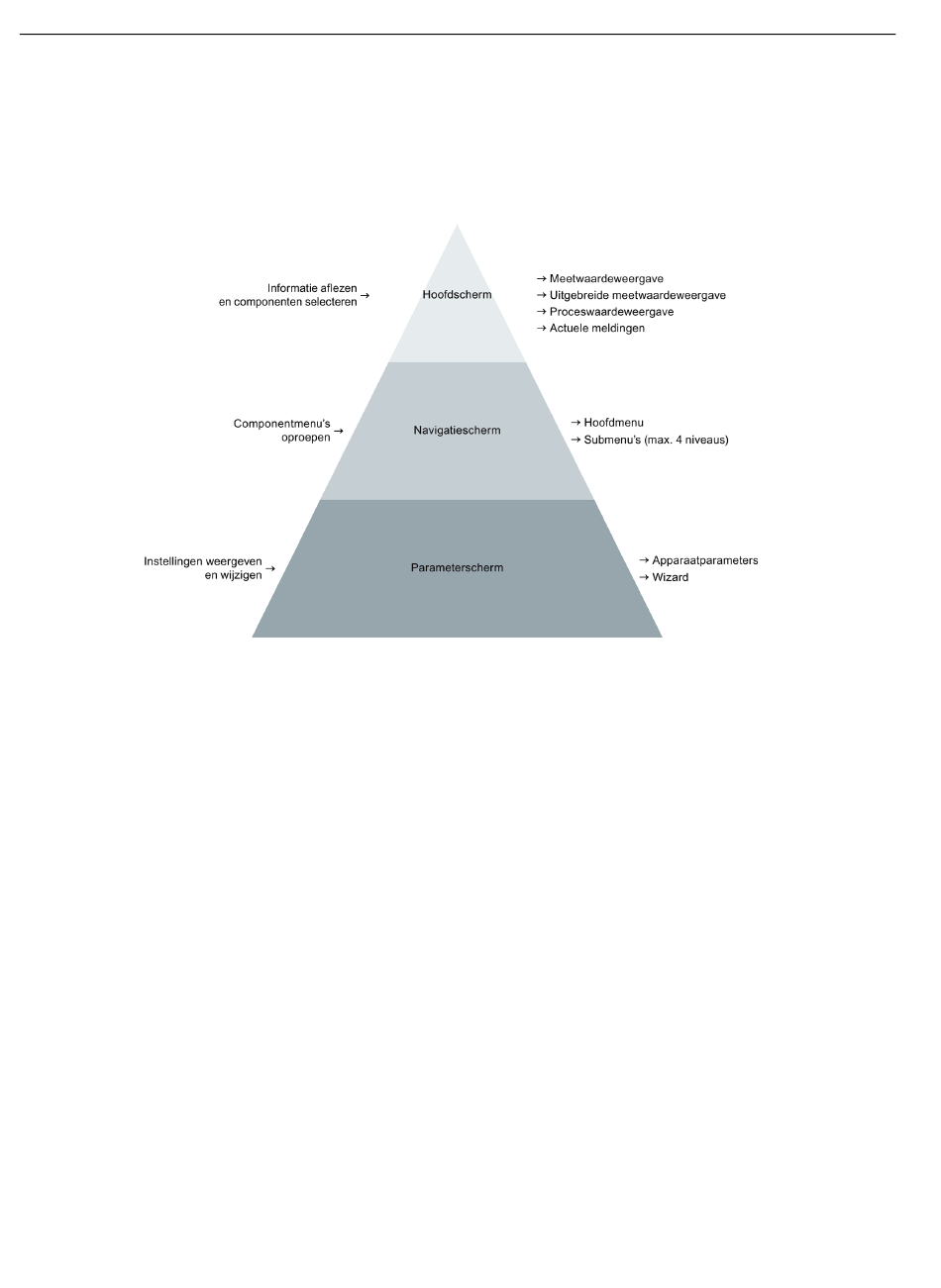

Afbeelding 7-2
Schermen van de Local User Interface
78
Dit scherm bevat de meetwaardeweergave van alle componenten, de uitgebreide
meetwaardeweergave, de proceswaardeweergave en de lijst met actuele meldingen. De beide
meetwaardeweergaven en de lijst met actuele meldingen kunnen van de lees- naar de
selectiemodus worden omgeschakeld. In de selectiemodus is de selectie van een component of
de toegang tot de onderliggende schermen mogelijk.
Omschakelen tussen de weergaven van het hoofdscherm met de toetsen <▼>/<▲>.
Omschakelen naar de selectiemodus met de toets <ENTER>.
Componentselectie met de toetsen <▼>/<▲>.
Aan iedere component is een identiek opgebouwd hoofdmenu met zes menu-items
toegewezen.
Na maximaal vier submenu's wordt het parameterscherm bereikt.
Selectie van de menu's met <ENTER> of <▶>. Navigatie met pijl- of cijfer- en punttoets.
Vensters tonen, in het bijzonder voor de volgende doeleinden: Wijzigen van instellingen,
activeren van wizards, tonen van informatie.
Bediening met pijl- en/of cijfertoetsen, <ENTER> of <ESC>.
Terugkeren naar het hoofdscherm met <MEAS>.
Apparaten in explosiebeveiligde uitvoering
Beknopte bedieningshandleiding, 11/2019, A5E35134270-04
