Aansluiten
5.2 Elektrische aansluitingen
5.2.5.2
Signaal- en Ethernet-kabels aansluiten
Opmerking
Signaalkabels leggen
Leg de signaalkabels gescheiden van de netvoedingskabels.
Overzicht
①
②
③
④
⑤

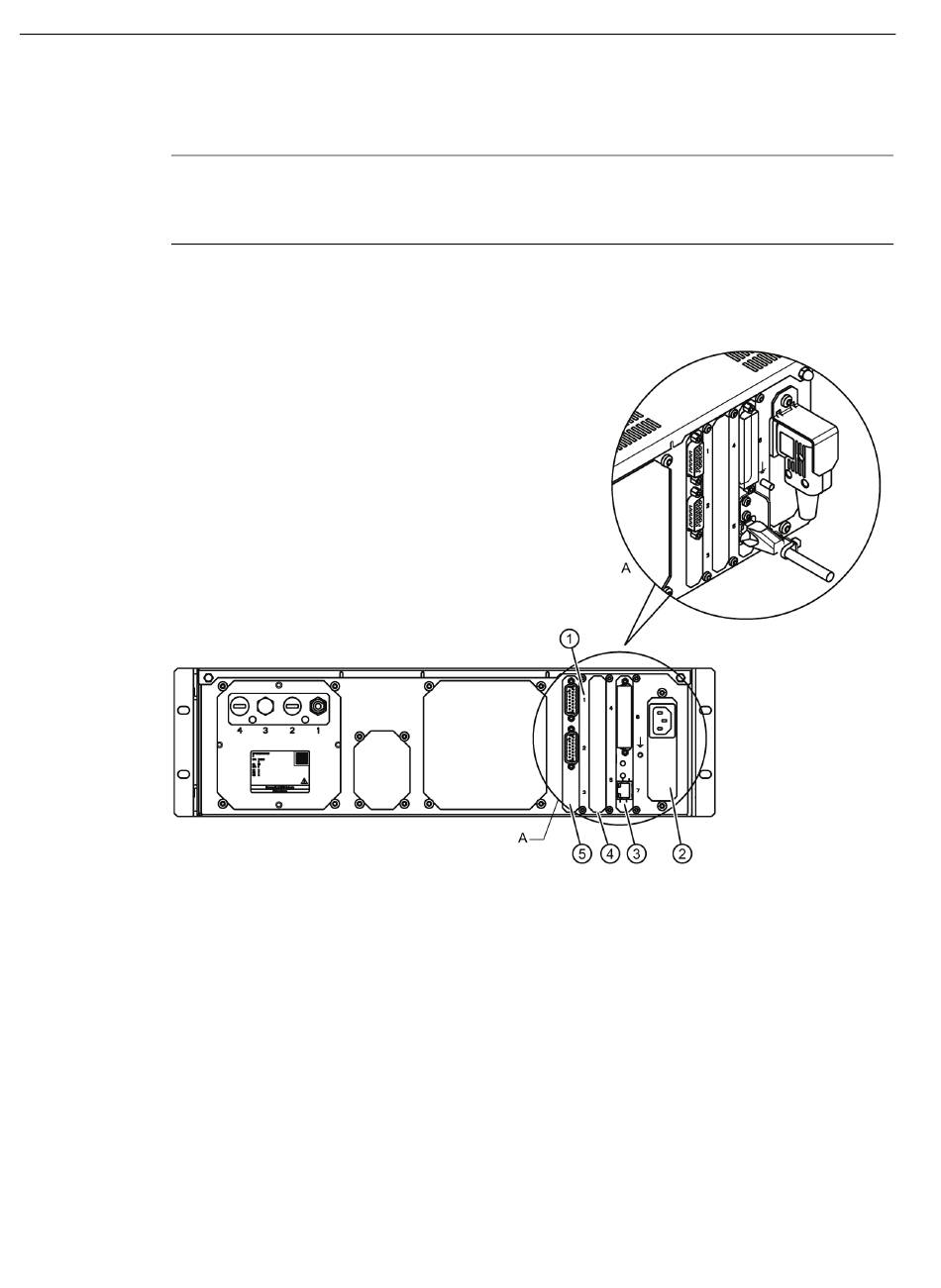

Afbeelding 5-7
52
Stekkernummers
Voedingseenheid: Koude-apparaatstekker met bevestigingshoek
Verwerkingsmodule, ethernet met vergrendeling en D-Dub 37-polig (vrouwelijk), digitale
ingangen en digitale uitgangen
Optionele module 1.1, D-Sub 25-polig (vrouwelijk), digitale ingangen en digitale uitgangen
of gesloten afdekking
Optionele module 2.1, D-Sub 15-polig (mannelijk), digitale uitgangen en analoge uitgangen
of optionele module 2.2, D-Sub 15-polig (vrouwelijk), digitale ingangen, analoge ingangen en
analoge uitgangen
Achterwand van het inschuifapparaat, signaalkabels aansluiten
Apparaten in explosiebeveiligde uitvoering
Beknopte bedieningshandleiding, 11/2019, A5E35134270-04
