A.1.2.1
Veiligheidsvoorziening Ex p
Pneumatische aansluitingen van de Ex p-besturing (voorbeeld)
A
Ex p-besturing F870S
B
Ex-vermogensrelais SR853
C
Ex-interfacerelais SR852, 16-polig
D
Proportionele klep
E
Drukregelaar voor spoelgas met
manometer
①
Netaansluiting; zekering 16 A
②
Spoelgasleiding naar de Ex p-besturing F870S; leidingdiameter 8 mm, max. lengte 10 m
③
Spoelgasingang
④
Spoelgasuitgang
⑤
Spoelgasleiding van de Ex p-besturing F870S; leidingdiameter 8 mm, max. lengte 10 m
⑥
Ingang spoelgas; voedingsdruk 2,5 ... 5 bar (rel.)
⑦
Aansluiting van en naar het Ex-interfacerelais SR852
⑧
Opening luchtafvoer eventueel aansluiting van een 1"-leiding, max. lengte 20 m

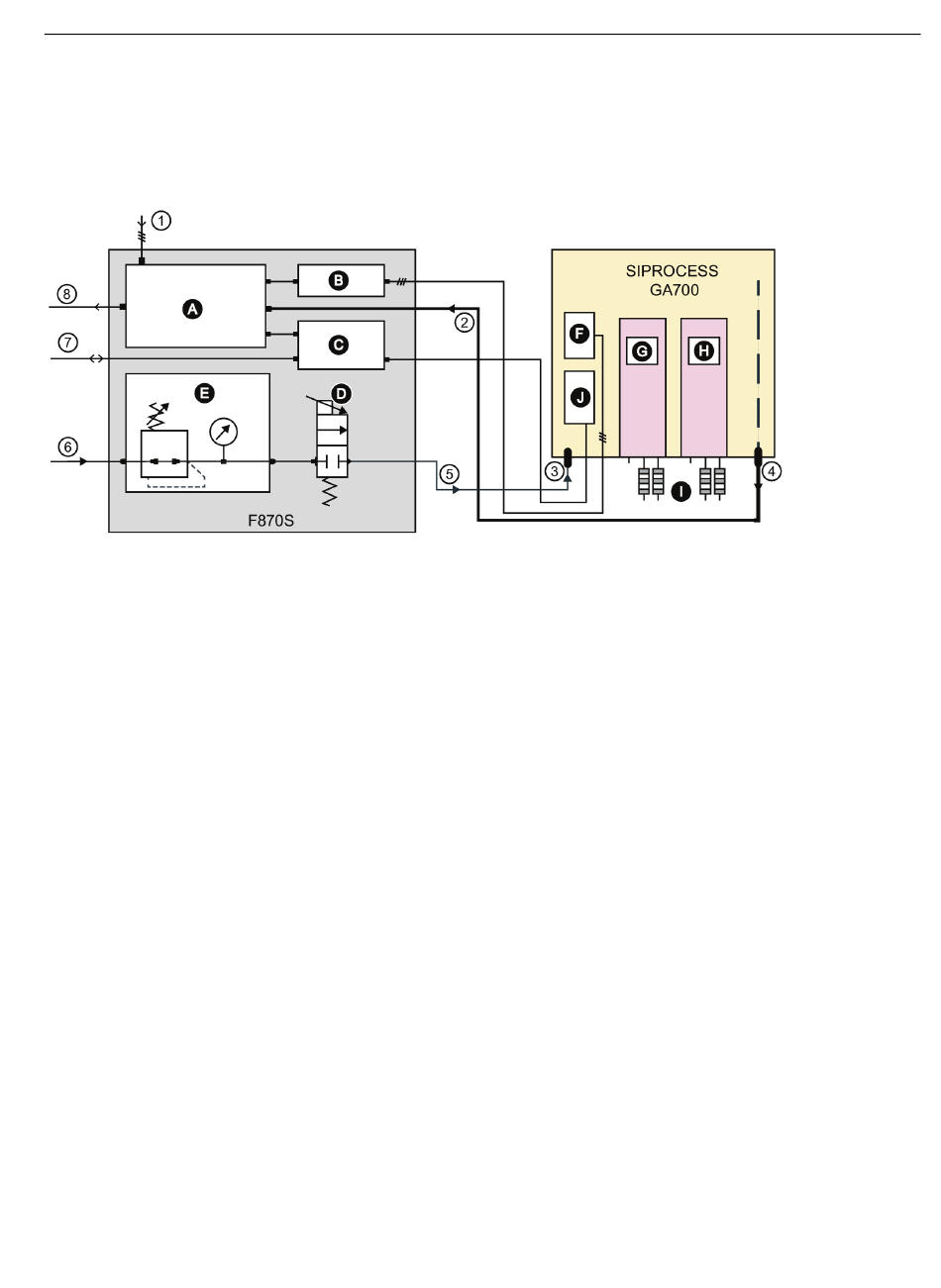

Afbeelding A-2
Gasloop van de Ex p-veiligheidsvoorziening, Gönnheimer Elektronik GmbH
Aansluitaanwijzingen
De voedingsdruk moet voldoende groot zijn (2,5 ... 5 bar).
De toevoerleiding van de drukregelaar moet zodanig ontworpen zijn, dat de leidingdruk in de
ingang tijdens het voorspoelen niet onder 2,5 bar daalt (voldoende diameter van de
toevoerleiding).
Bij gebruik van spoelgasleidingen met kleinere diameter of grotere lengte dan aangegeven,
wordt er in de Ex p-behuizing een druk opgebouwd, die buiten het bereik van de
streefwaarden ligt dat in de Ex p besturing is vastgelegd.
Apparaten in explosiebeveiligde uitvoering
Beknopte bedieningshandleiding, 11/2019, A5E35134270-04
F
Netaansluiting
G
Analysemodule 1 (AM1)
H
Analysemodule 2 (AM2)
I
Vlamdovers
J
Signaalkabelaansluiting
A.1 Ex px-veiligheidsvoorziening
Bijlage A
115
