Bijlage A
A.1 Ex px-veiligheidsvoorziening

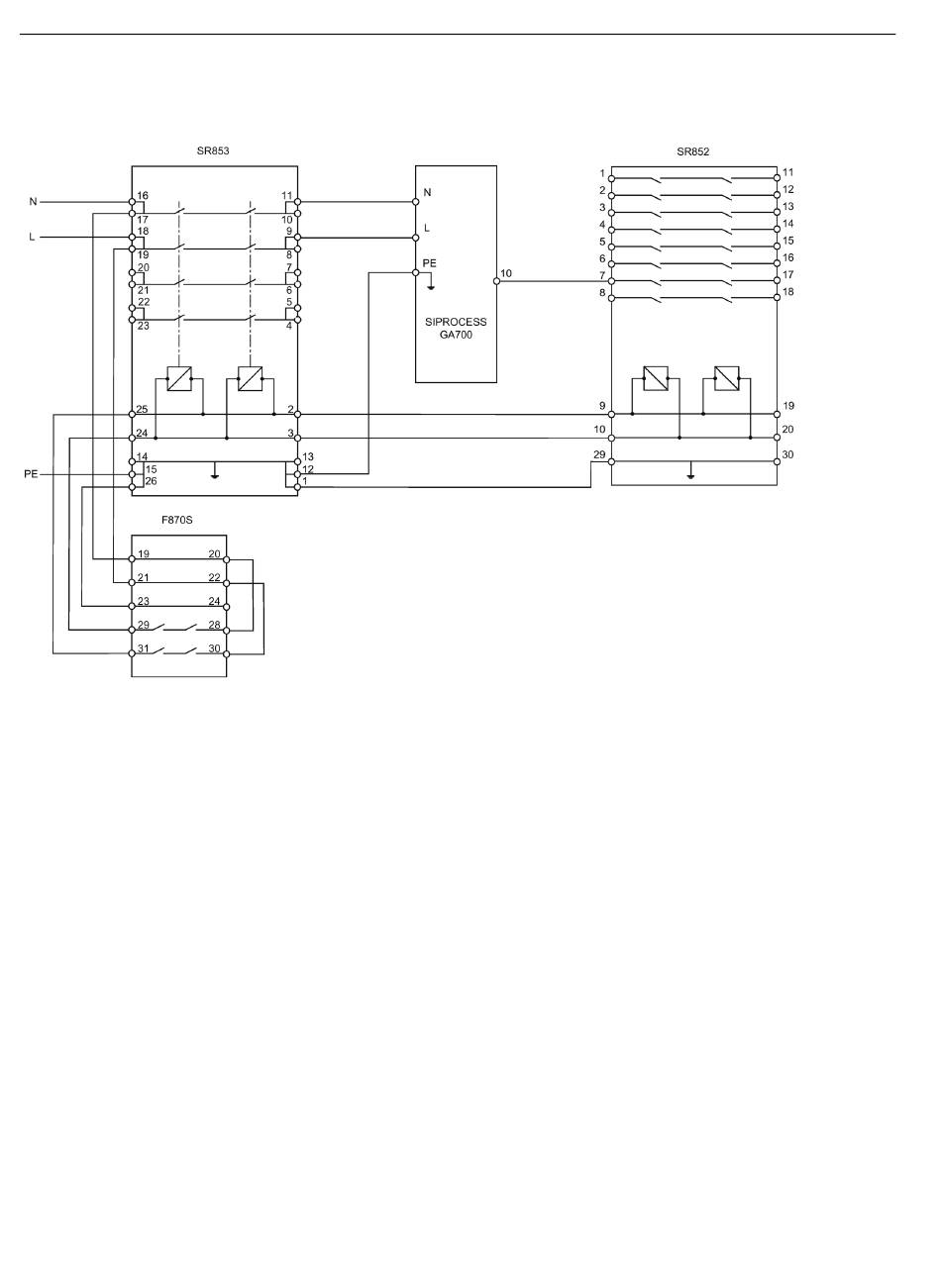

Elektrische aansluitingen van de Ex p-besturing met periferie (voorbeeld)
Afbeelding A-3
Elektrische aansluitingen van een Ex p-veiligheidsvoorziening, Gönnheimer Elektronica GmbH
Ex-powerrelais SR853
Aansluitingen
116
16
18
15
8, 9; 10, 11
2, 25; 3, 24
1, 26; 12, 15; 13, 14
Netkabel N
Netkabel L
Veiligheidsaarddraad PE
Dubbel gezekerde vermogenscontacten om het
analyseapparaat los te schakelen van het net
(vereist om hoge pieken van de inschakelstroom
op te vangen)
Stuuraansluitingen voor Ex-powerrelais
Veiligheidsaarddraad PE
Apparaten in explosiebeveiligde uitvoering
Beknopte bedieningshandleiding, 11/2019, A5E35134270-04
