6.5 Gaskanalen op dichtheid controleren

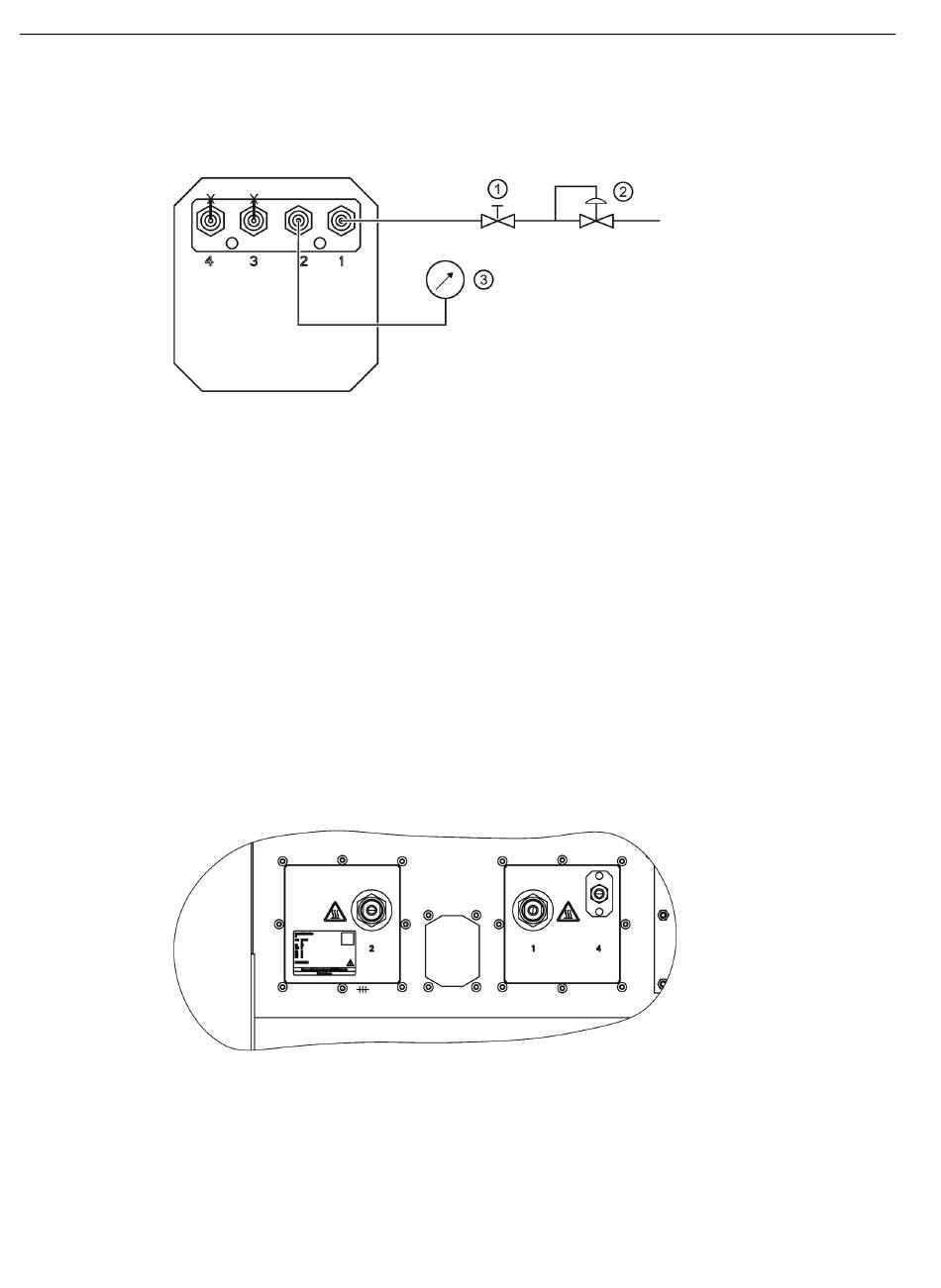

Testopbouw voor controle op dichtheid bij analysemodules in standaarduitvoering
Ter controle van de dichtheid adviseren wij de hierna geschetste testopbouw:
①
②
③
1
2
3
4
Afbeelding 6-2
6.5.3
Aanbevolen testopbouw voor de OXYMAT 7 in sterk verwarmde uitvoering
Plaatsing van de gasaansluitingen aan de OXYMAT 7 sterk verwarmd in het wandapparaat
De volgende afbeelding laat de gasaansluitingen van een sterk verwarmde OXYMAT 7 zien:
1
2
4
Afbeelding 6-3
68
Afsluiter
Drukregelaar
Manometer (relatieve druk)
Meetgasingang
Meetgasuitgang
OXYMAT 7 / ULTRAMAT 7: Sluitstoppen vastschroeven
OXYMAT 7 / ULTRAMAT 7: Sluitstoppen vastschroeven
Aanbevolen testopbouw voor de dichtheidscontrole
Meetgasingang
Meetgasuitgang
Referentiegasingang
Plaatsing van de gasaansluitingen aan de OXYMAT 7 sterk verwarmd
Apparaten in explosiebeveiligde uitvoering
Beknopte bedieningshandleiding, 11/2019, A5E35134270-04
