Aansluiten
5.2 Elektrische aansluitingen
2. Voorbereide kabelwartel aan het apparaat bevestigen:
⑥
⑦

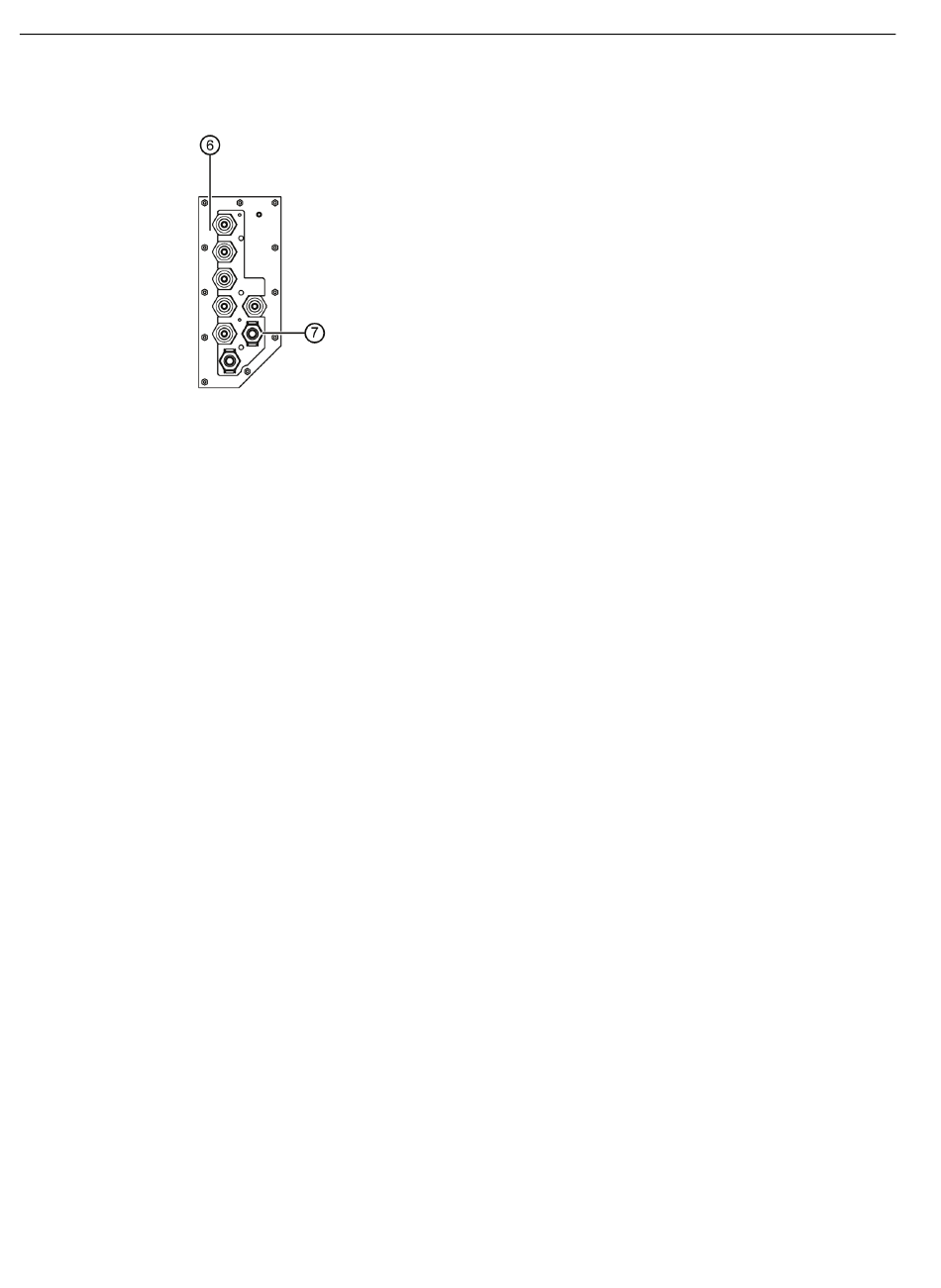

Afbeelding 5-11 Ethernet-kabel: Positie van de kabelwartel
– Bevestig de Ethernet-kabel in de kabelwartel
Ethernet-kabel aansluiten
1. Strip het vrije kabeluiteinde.
2. Confectioneer de gestripte aders in een fastconnect-stekker.
3. Steek de Ethernet-stekker in de service-interface van de verwerkingsmodule. De positie
van de interface moet op gevoel worden gevonden.
58
Plaat met kabelwartels
Positie kabelwartel Ethernet-kabel (onderzijde apparaat)
⑦
aan de plaat
Apparaten in explosiebeveiligde uitvoering
Beknopte bedieningshandleiding, 11/2019, A5E35134270-04
⑥
.
