Werkwijze
1. Steek de signaalkabels in de bijbehorende contrastekkers aan de achterzijde van het
apparaat volgens het aansluitschema.
2. Schroef de signaalkabels vast om te voorkomen dat ze uit het apparaat vallen.
3. Bevestig de Ethernet-kabel met een kabelbinder aan de meegeleverde Ethernet-
trekontlasting.
5.2.5.3
Stroomvoorziening aansluiten
Opmerking
Vastzetten van de koude-apparaatstekker
Het apparaat wordt geleverd met een koude-apparaatstekker en een bevestigingshoek. De
boven de koude-apparaatstekker geschroefde bevestigingshoek beschermt de koude-
apparaatstekker tegen onverhoeds lostrekken.

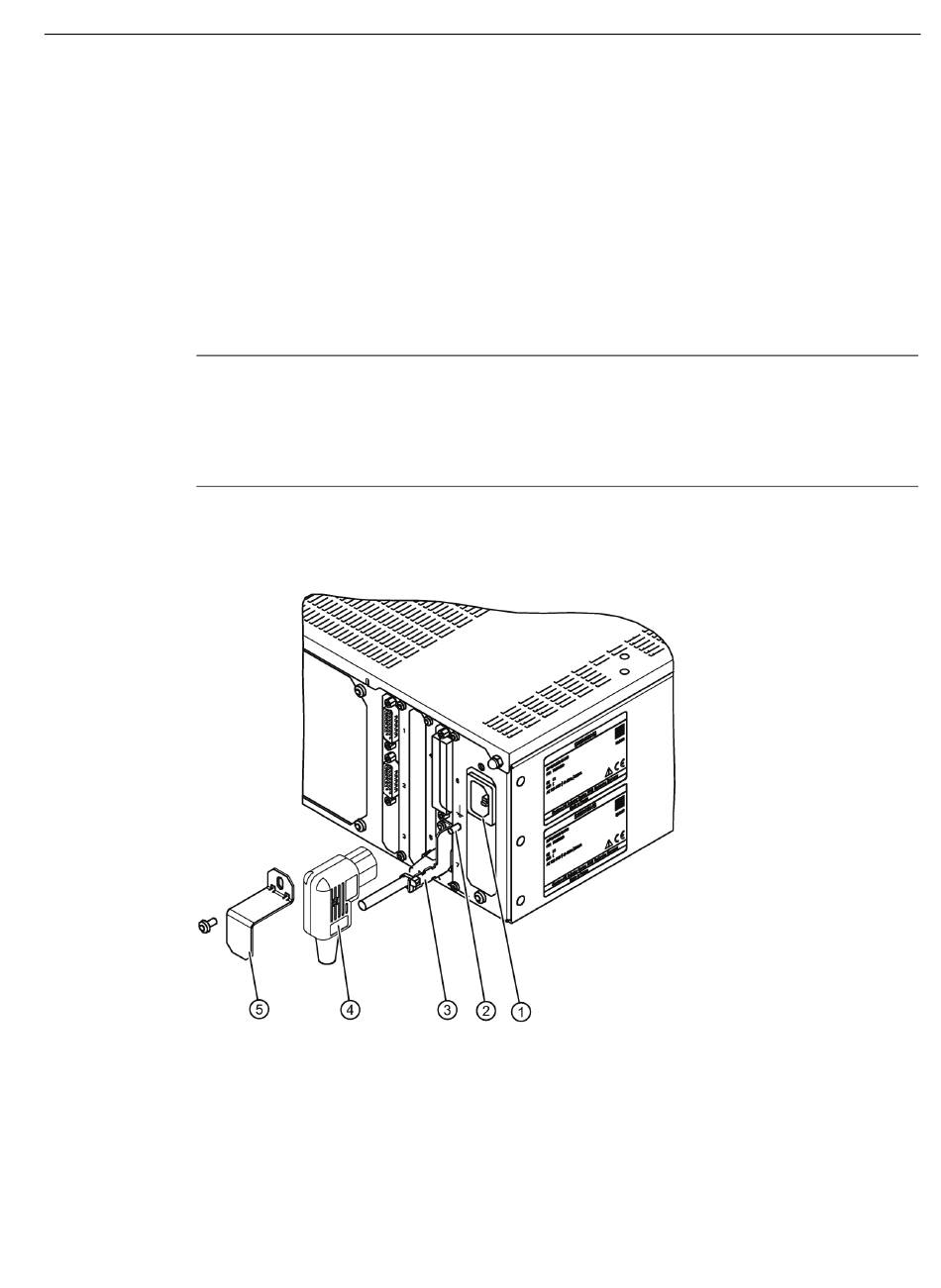

Overzicht
①
②
③
Afbeelding 5-8
Apparaten in explosiebeveiligde uitvoering
Beknopte bedieningshandleiding, 11/2019, A5E35134270-04
Voedingseenheid
Potentiaalvereffening
Ethernet-trekontlasting
Achterwand van het inschuifapparaat, stroomvoorziening aansluiten
④
Koude-apparaatstekker
⑤
Bevestigingshoek voor koude-apparaatstekker
Aansluiten
5.2 Elektrische aansluitingen
53
