Annexe A
A.1 Dispositif de sécurité Ex px
d'une pression située hors de la plage de consigne définie dans le système de commande
Ex p.

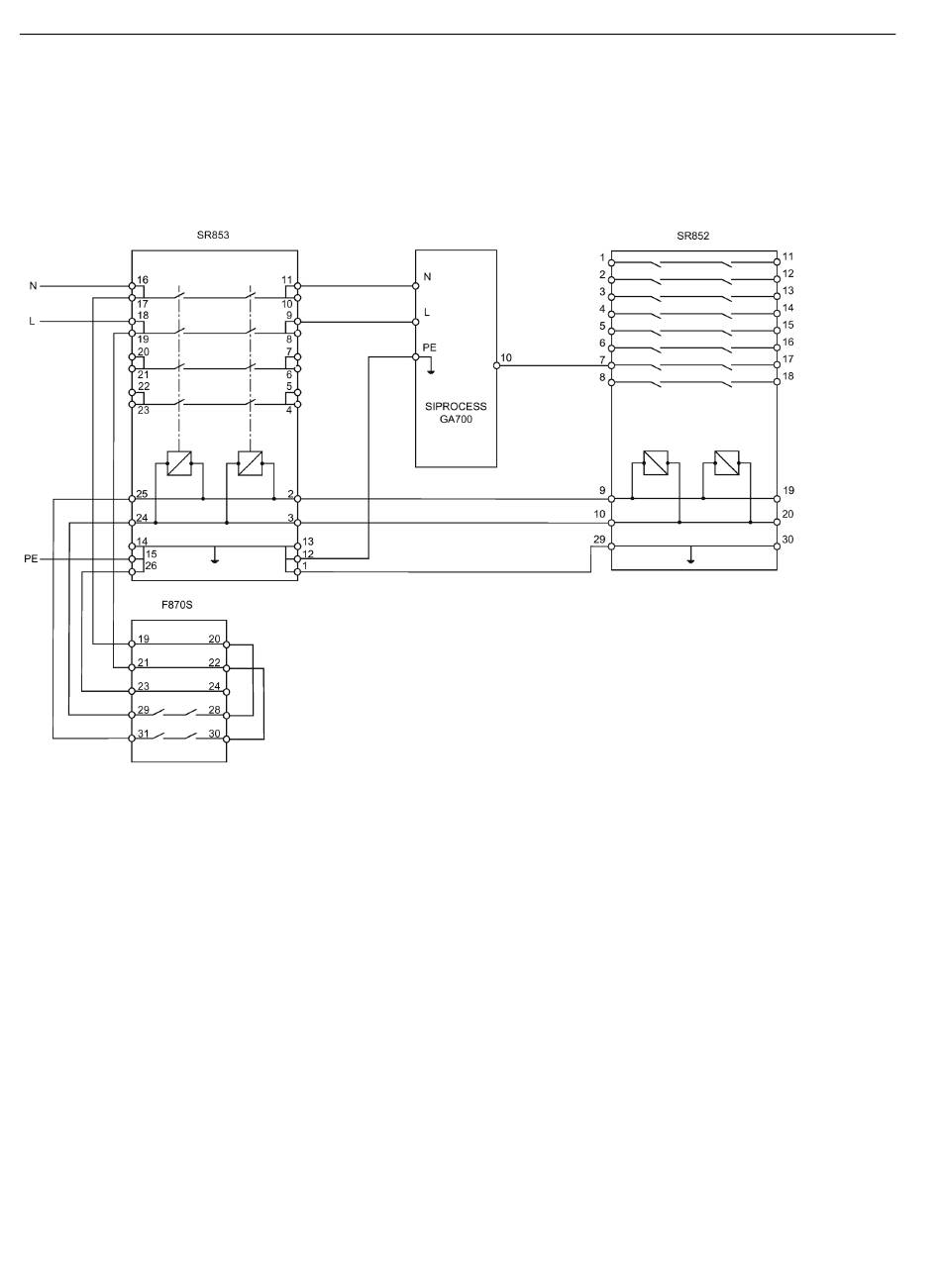

Bornes électriques du système de commande Ex p avec périphérie (exemple)
Figure A-3
Bornes électriques d'un dispositif de sécurité Ex p, Gönnheimer Elektronik GmbH
Relais de puissance Ex SR853
Bornes
118
16
18
15
8, 9 ; 10, 11
2, 25 ; 3, 24
1, 26 ; 12, 15 ; 13, 14 Conducteur de protection PE
Câble secteur N
Câble secteur L
Conducteur de protection PE
Contacts de puissance à double protection par
fusible pour la coupure secteur de l'analyseur (né-
cessaire pour éliminer les pointes de courant d'ap-
pel élevées)
Bornes de commande pour relais de puissance Ex
Appareils en version protégée contre l'explosion
Notice de service, 11/2019, A5E35134270-04
