4.4.2
Inschuifapparaat installeren
Maattekening

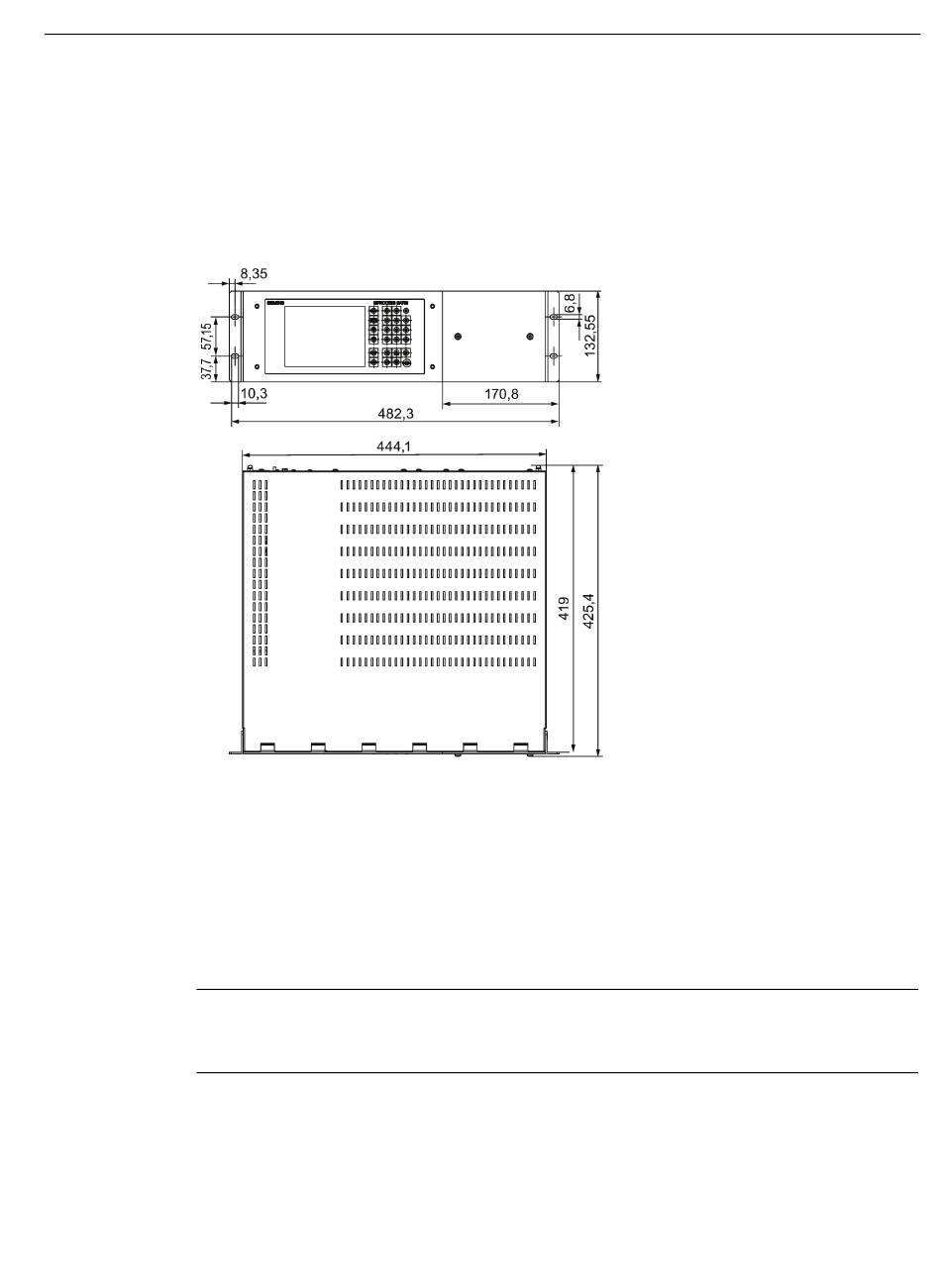

De volgende afbeelding toont de afmetingen van het inschuifapparaat en de afstand van de
bevestigingsboorgaten aan de bevestigingshoeken. De afmetingen zijn in mm aangegeven.
Afbeelding 4-1
Werkwijze
1. Plaats het inschuifapparaat in de schakelkast of de behuizing.
2. Bevestig het inschuifapparaat in de schakelkast dan wel de behuizing met vier schroeven
aan de bevestigingshoeken ervan.
De afmetingen voor de boorgaten vindt u in de maattekening.
Opmerking
Optioneel kunt u het inschuifapparaat op geleidingsprofielen of bodemplaten in een frame of
kast plaatsen.
Apparaten in explosiebeveiligde uitvoering
Beknopte bedieningshandleiding, 11/2019, A5E35134270-04
