5 Installatie

4.9

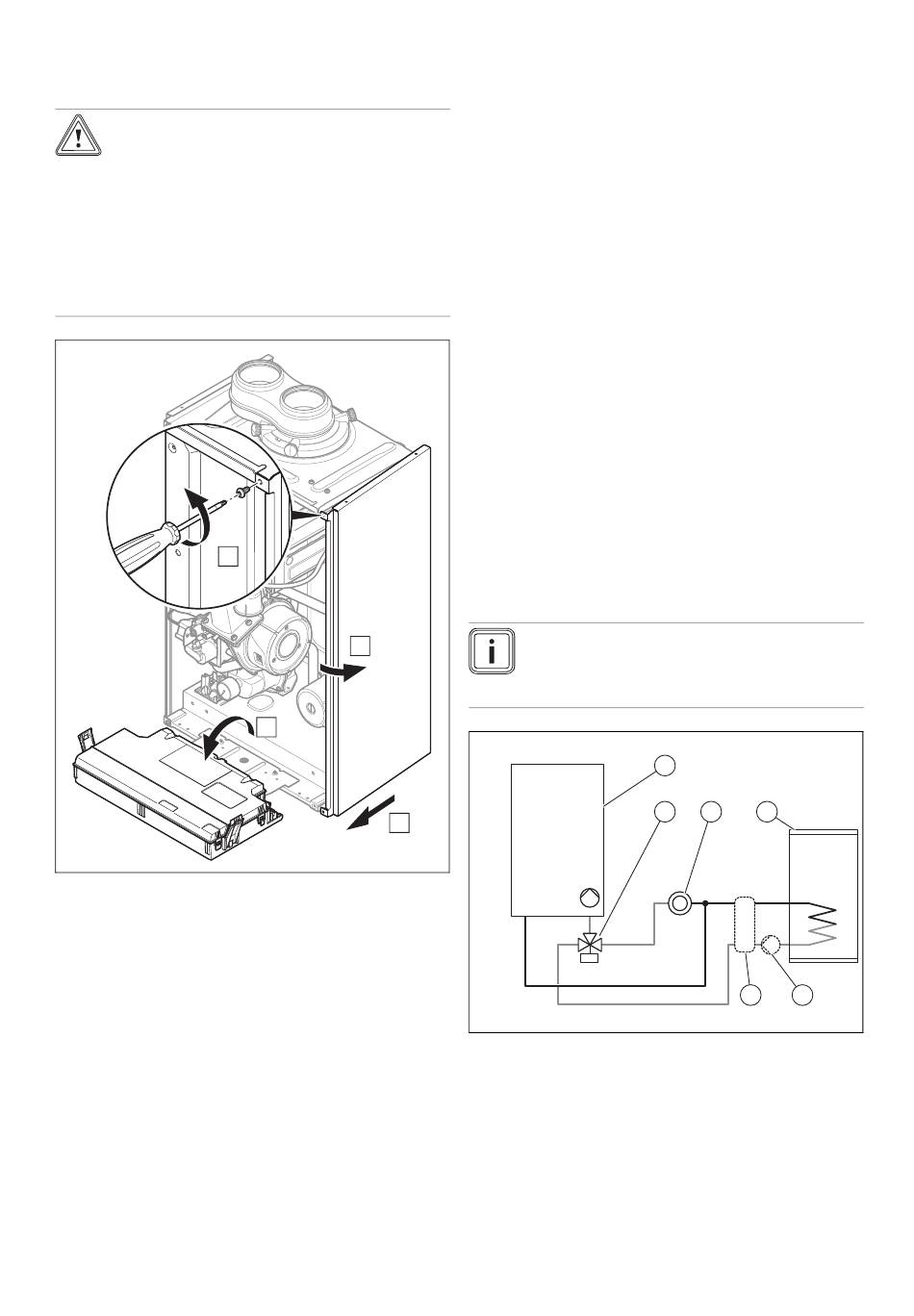

Zijdeel demonteren/monteren

4.9.1
Zijdeel demonteren
Opgelet!
Risico op materiële schade door mechani-
sche vervorming!
Als u beide zijdelen demonteert, kan het
product mechanisch kromtrekken, wat tot
schade aan bijv. de leidingen kan leiden,
waardoor lekken kunnen ontstaan.
▶
Demonteer altijd slechts één zijdeel, nooit
beide zijdelen tegelijk.
2X
A
▶
Demonteer het zijdeel zoals weergegeven in de afbeel-
ding.
4.9.2

Zijdeel monteren

▶
Monteer het zijdeel. Ga hierbij in de omgekeerde volg-
orde van de demontage te werk.
10
C
B
D
5
Installatie
5.1

Systeeminstallatievoorbeelden

▶
Gebruik de installatieschema's als voorbeelden.
▶
Selecteer het installatieschema waarmee u uw installatie
wilt configureren.
▶
Installeer uitsluitend de regelingen die in de tabellen bij
de systeemschema's zijn vermeld om alle functies van
het systeem ter beschikking te hebben.
▶
Breng de aansluitingen op een deskundige manier tot
stand.
▶
Neem de betreffende nationale en internationale wetten,
normen en richtlijnen in acht.
▶
Installeer vooral bij oudere installaties een magneetfilter
aan de retour van het verwarmingscircuit om het product
tegen verontreinigingen uit de installatie te beschermen.
–
Let op voldoende dimensionering, om een snelle ver-
stopping en een aanvullend, hoog drukverlies te voor-
komen.
▶
Neem de aanwijzingen bij het onderwerp CV-water voor-
bereiden in acht. (→ Pagina 21)
▽
Als u niet aan de voorwaarden voor de bereiding van
het CV-water kunt voldoen, installeer dan een externe
plaatwarmtewisselaar om het product te beschermen.
▶
Installeer de nodige veiligheidsinrichtingen en systeem-
componenten in de installatie.
5.1.1
Systeemschema type 1: 1 direct CV-circuit
met 1 optionele warmwaterboiler
Aanwijzing
Dit schematype is alleen toepasbaar als er geen
andere dan de pomp van het product in het sys-
teem voorhanden is.
1
Wandketel met interne
pomp
2
3 weg klep
3
CV circuit
4
Warmwaterboiler
▶
Om dit schematype toe te passen, dient u te controleren
of het product binnen de vastgelegde bedrijfsbereiken
werkt. (→ Pagina 29)
De interne pomp is in de fabriek ingesteld.
Installatie- en onderhoudshandleiding ecoTEC plus 0020261162_02
1
2
3
4
6
5
5
Plaatwarmtewisselaar
Bij VHR 65/5-5 (EK-NL)
6
Laadpomp warmwater-
boiler
Bij VHR 65/5-5 (EK-NL)
