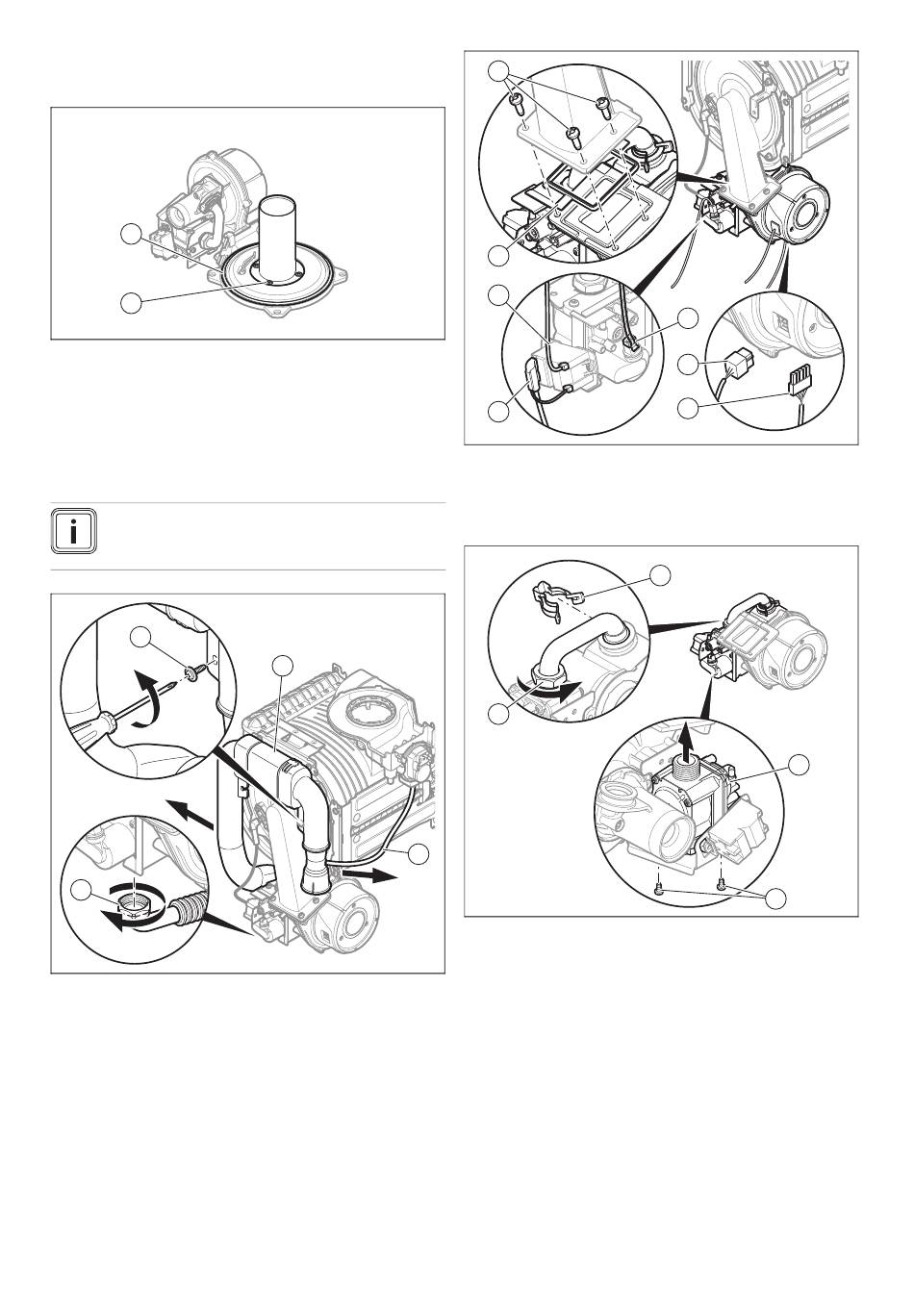

10.9.3 Brander vervangen

1.
Demonteer de compacte thermomodule. (→ Pagina 35)
2
1
2.
Maak de vier schroeven (1) aan de brander los.
3.
Haal de brander eraf.
4.
Monteer de nieuwe brander met een nieuwe afdichting.
5.
Vervang de branderflensafdichting (2).
6.
Bouw de compacte thermomodule in. (→ Pagina 37)
10.9.4 Gasblok, venturi of ventilator vervangen
Aanwijzing
Elke vernietigde verzegeling moet hersteld wor-
den.
2
4
1.
Klem de siliconebuis van het testsysteem voor de lucht-
doorstromingshoeveelheid (1) af.
2.
Los de bevestigingsschroef (2) en trek de luchtaanzuig-
buis (3) van de aanzuigaansluiting.
3.
Schroef de wartelmoer (4) aan het gasblok los.
0020261162_02 ecoTEC plus Installatie- en onderhoudshandleiding
3
1
Verhelpen van storingen 10
7
6
5
4
4.
Trek de stekkers (1), (2), (3), (4) en (5) eraf.
5.
Draai de drie schroeven (7) tussen mengbuis en venti-
latorflens los.
6.
Vervang de afdichting (6).
1
7.
Verwijder de volledige eenheid bestaande uit ventilator,
venturi en gasblok.
8.
Draai de moer (1) aan het gasblok los.
9.
Verwijder de klem (2).
10. Draai de bevestigingsschroeven (4) aan de houder van
het gasblok los.
11. Haal het gasblok (3) uit de houder.
12. Vervang het gasblok als het defect is.
3
2
1
2
3
4
31
