5 Installatie
A
1
▶

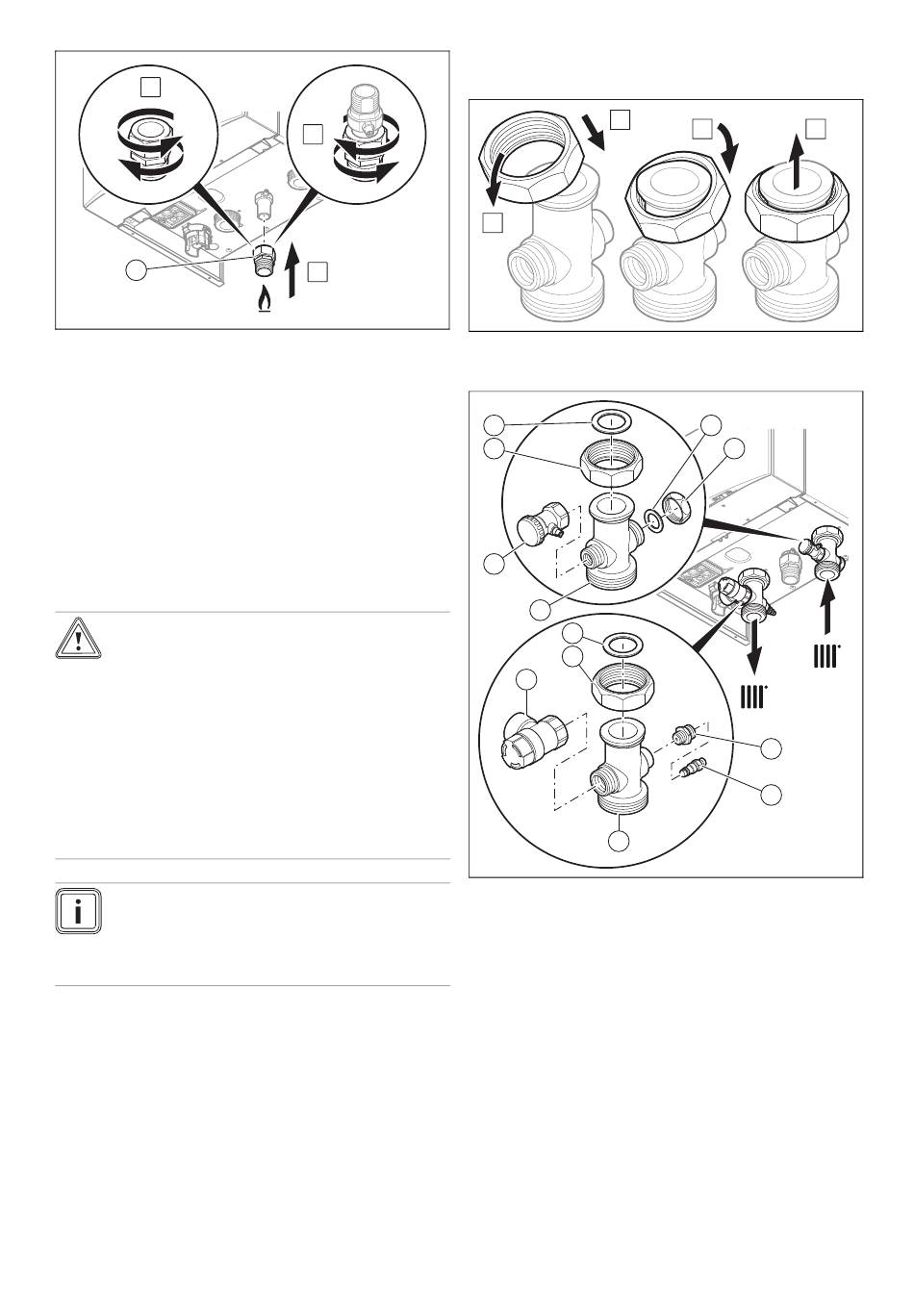

Maak de persaansluiting (A) los.
▶
Monteer een toegestane gasafsluitkraan aan de aanslui-
ting (1).
▶
Installeer de unit op de gasbuis aan de productuitgang
(B) door de klemschroefkoppeling aan te trekken (C).
▶
Monteer de gasleiding volgens de erkende regels van de
techniek spanningsvrij.
▶
Ontlucht de gasleiding voor de ingebruikname.
5.5.2
Gasleiding op lekkages controleren
▶
Controleer de gehele gasleiding vakkundig op dichtheid.
5.5.3
Hydraulische koppeling
Opgelet!
Gevaar voor materiële schade door corro-
sie
Door niet diffusiedichte kunststofbuizen in de
CV-installatie dringt er lucht in het CV-water.
Lucht in het CV-water veroorzaakt corrosie in
het warmteopwekkercircuit en in het product.
▶
Als u in de CV-installatie kunststofbuizen
gebruikt die niet diffusiedicht zijn, zorg er
dan voor dat er geen lucht in het warmte-
opwekkercircuit terechtkomt.
Aanwijzing
Om warmteverliezen zo gering mogelijk te hou-
den, raden we u aan om de waterbuisaansluitin-
gen op de uitlaat van het product en op de instal-
latie van een warmte-isolatie te voorzien.
▶
Als u in de CV-installatie kunststofbuizen gebruikt, instal-
leer dan een veiligheidstemperatuurbegrenzer in de CV-
aanvoerleiding.
–
De veiligheidstemperatuurbegrenzer is nodig om bij
storing de CV-installatie te beschermen tegen tempe-
ratuurgebonden beschadigingen.
▶
Sluit een thermostaat of een veiligheidstemperatuurbe-
grenzer aan de elektronica aan. (→ Pagina 20)
16
5.5.3.1 CV-aanvoerleiding en CV-retourleiding
C
B
1.
2.
3.
4.
5.
Installatie- en onderhoudshandleiding ecoTEC plus 0020261162_02
aansluiten
B
A
Breng de moer conform de stappen (A) tot (D) op de
aansluiting aan.
4
3
2
1
12
11
10
9
Monteer de CV-retouraansluiting zoals met de cijfers (1)
tot (6) weergegeven.
Monteer de CV-aanvoeraansluiting zoals met de cijfers
(7) tot (12) weergegeven.
Sluit het CV-circuit op de aansluitingen van de CV-aan-
voer en -retourleiding aan.
Installeer een expansievat in de CV-retourleiding (6), zo
dicht mogelijk bij het product.
–
Controleer of de inhoud van het expansievat vol-
doende is voor het installatievolume.
C
D
5
6
7
8
