10 Verhelpen van storingen
1
4

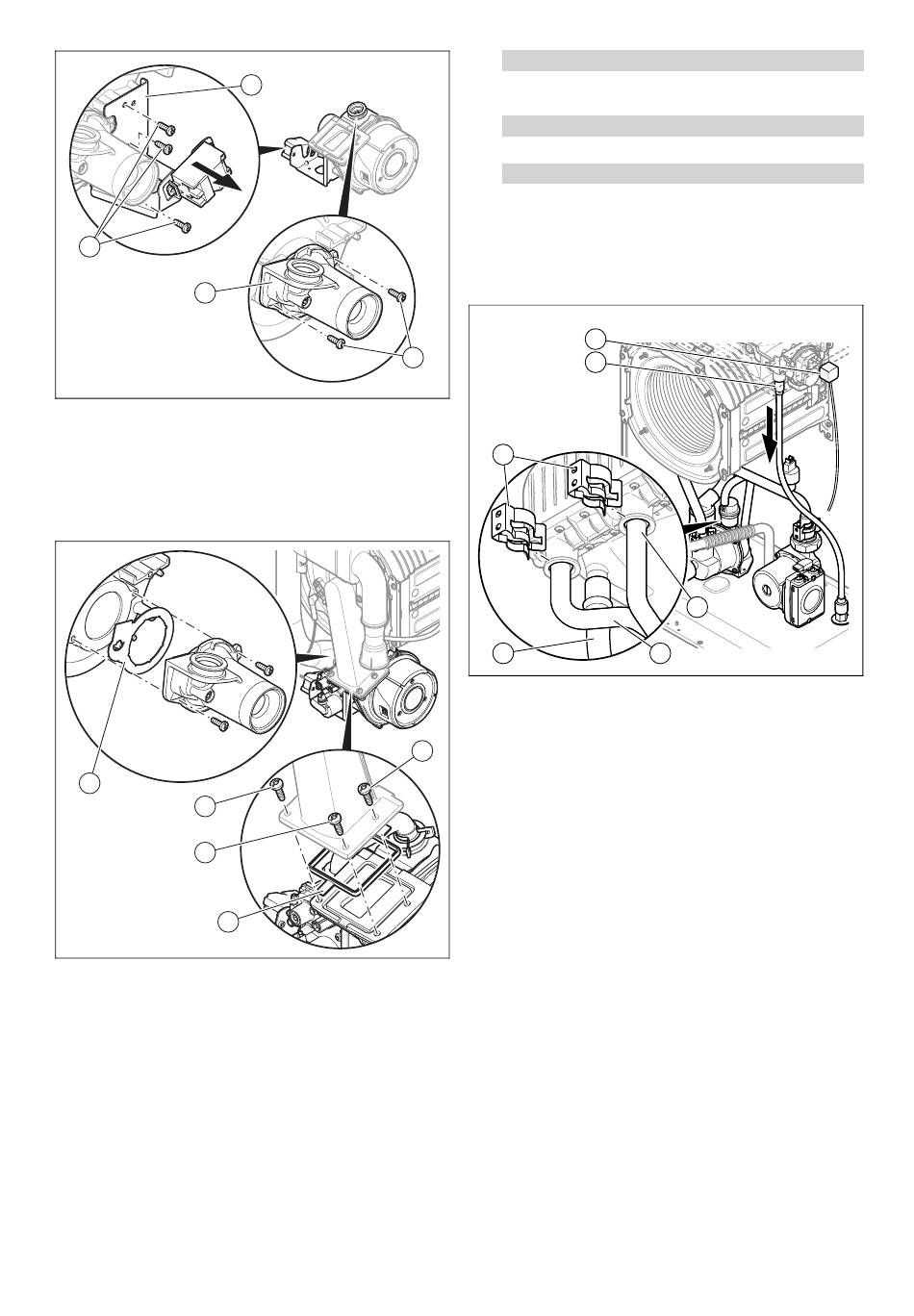

13. Demonteer de houder (2) van het gasblok. Maak hier-
voor de drie schroeven (1) los.
14. Draai de bevestigingsschroeven (3) van de venturi los.
15. Verwijder de venturi (4).
16. Vervang de venturi als deze defect is.
17. Vervang de ventilator als deze defect is.
5
2
1
4
18. Bouw de componenten in omgekeerde volgorde op-
nieuw in. Gebruik op plaats (4) en (5) absoluut nieuwe
afdichtingen. Houd u aan de vastdraaivolgorde voor de
drie schroeven die de ventilator met de mengbuis ver-
binden door de nummering (1), (2) en (3) te volgen.
19. Schroef de gasleiding aan het gasblok. Gebruik daarbij
nieuwe afdichtingen.
20. Houd bij het vastdraaien van de wartelmoeren het gas-
blok vast.
21. Voer na het voltooien van de montage van de nieuwe
component de volgende stappen uit.
32
2
3
3
Voorwaarde: Gasblok
–
Voer een dichtheidscontrole uit, controleer het
CO2-gehalte en stel deze evt. in.
Voorwaarde: Venturi
–
Controleer het CO2-gehalte en stel het evt. in.
Voorwaarde: Ventilator
–
Controleer het CO2-gehalte en stel het evt. in.

10.9.5 Warmtewisselaar vervangen

1.
Demonteer de adapter van de VGA.
2.
Demonteer de compacte thermomodule. (→ Pagina 35)
5
6
1
4
3.
Verwijder de klemmen (1).
4.
Maak de aanvoer- (2) en retourbuis (3) los.
5.
Trek de condensafvoerslang (4) van de warmtewisse-
laar.
6.
Trek de regenwaterafvoerslang (6) van de warmtewis-
selaar.
7.
Trek de stekker (5) eruit.
Installatie- en onderhoudshandleiding ecoTEC plus 0020261162_02
