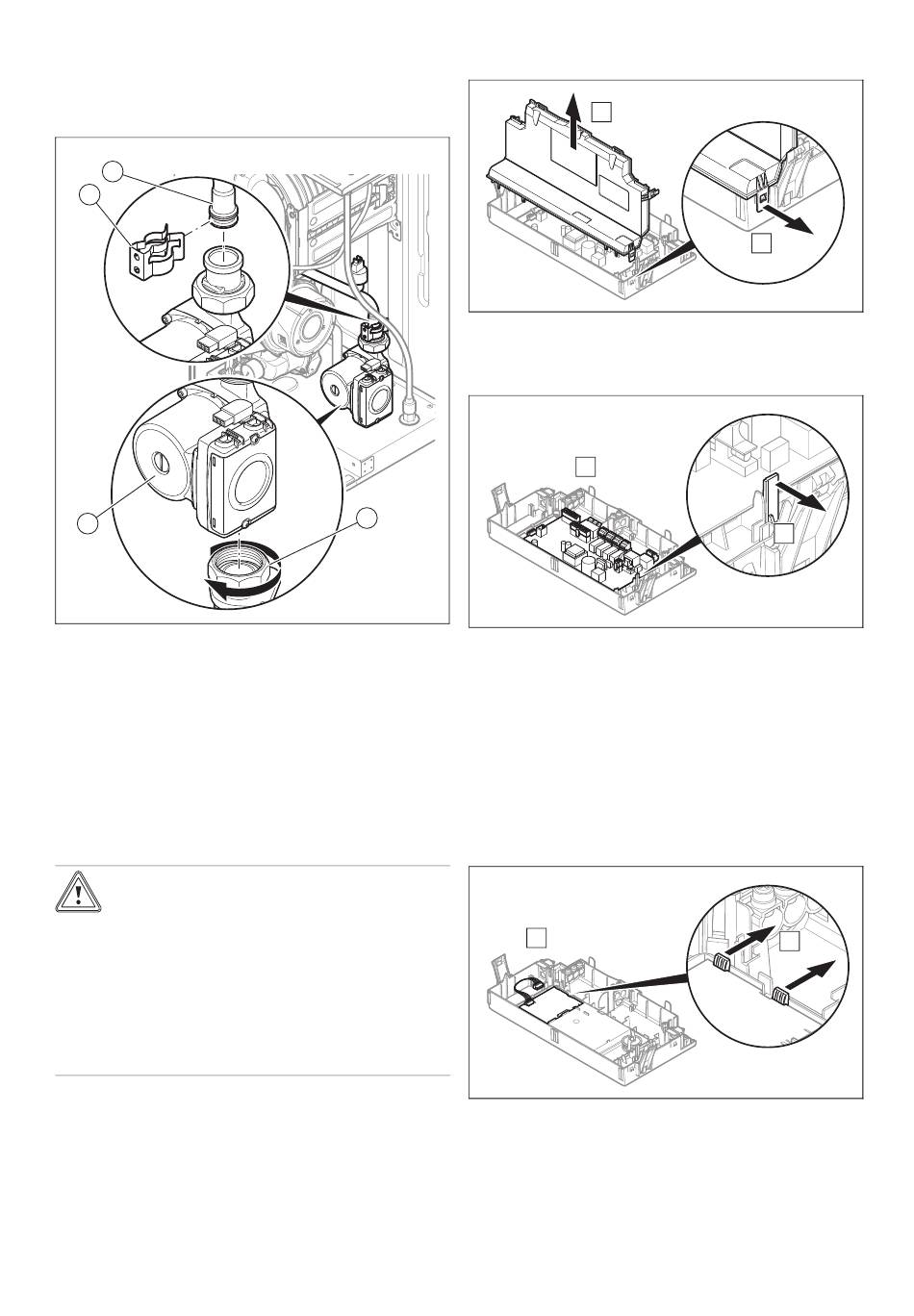

10.9.8 Pomp vervangen

2
1
4
1.
Trek de stekker (5) van de pomp eruit.
2.
Verwijder de klem (1) van de buis (2).
3.
Maak de aansluiting (3) onder de pomp los.
4.
Verwijder de defecte pomp (4).
5.
Maak de aansluiting (5) aan de pomp los.
6.
Vervang de afdichtingen.
7.
Monteer de nieuwe pomp. Ga hierbij in de omgekeerde
volgorde te werk.
10.9.9 Hoofdprintplaat en/of printplaat van de
gebruikersinterface vervangen
Opgelet!
Risico op materiële schade door ondes-
kundige reparatie!
Het gebruik van een verkeerde printplaat kan
tot schade aan de elektronica leiden.
▶
Controleer voor het vervangen of de cor-
recte printplaat ter beschikking staat.
▶
Gebruik bij het vervangen in geen geval
een andere printplaat.
Als u slechts een component vervangt, dan worden inge-
stelde parameters automatisch overgenomen. Het nieuwe
component neemt bij het inschakelen van het product de
vooraf ingestelde parameters over van het component dat
niet is vervangen.
34

10.9.9.1 Hoofdprintplaat vervangen

1.
Open de schakelkast. (→ Pagina 19)
2.
Maak de 2 clips (A) van de schakelkast los.
3.
Haal het deksel (B) van de schakelkast eraf.
3
4.
Verwijder de printplaat volgens de installatie-instructies
die bij het reserveonderdeel zijn geleverd.
5.
Trek alle stekkers van de printplaat.
6.
Spreid de bevestigingslippen (A) om de printplaat los te
kunnen maken.
7.
Verwijder de printplaat (B).
8.
Monteer de nieuwe printplaat.
9.
Steek de stekkers op de nieuwe printplaat.

10.9.9.2 Printplaat van de gebruikersinterface

vervangen
B
1.
Demonteer de hoofdprintplaat.
2.
Trek alle stekkers van de printplaat van de gebruikers-
interface.
3.
Spreid de bevestigingslippen (A) om de printplaat van
de gebruikersinterface los te kunnen maken.
4.
Verwijder de printplaat van de gebruikersinterface (B).
Installatie- en onderhoudshandleiding ecoTEC plus 0020261162_02
B
B
A
x 2
A
x 3
A
x 4
