5.6.2.1 Basisregels voor C6-installaties

–
De gebruikte verbrandingsgasleiding moet minstens aan
de classificatie EN 1443 – T 120 P1 W 1 voldoen. De
verbrandingsgasleiding mag van kunststof zijn.
–
Het VLT/VGA-systeem moet met een berekening con-
form EN 13384-1 met de opgegeven waarden (zie tech-
nische gegevens) gepland zijn. Vooral bij verbrandings-
gasbuizen in de koude ruimte kan het vriespunt onder-
schreden worden. Daarom moet een afzonderlijk bewijs
conform EN 13384-1 voor de kleinste belasting bij een
verbrandingsgastemperatuur van 45 °C geleverd worden.
–
Met de druk die door wind op de VLT/VGA ontstaat, moet
bij de berekening overeenkomstig EN 13384-1 rekening
worden gehouden
–
Bochten mogen niet onmiddellijk na elkaar worden aan-
gebracht.
–
Met windinwerking mag maximaal 10 % van het verbran-
dingsgas recirculeren.
–
De vereisten zijn vervuld als u origineel toebehoren van
de fabrikant voor het geïnstalleerde toesteltype gebruikt.
5.6.3
B23 Installatie
Een VGA voor toegestane toestellen van het type B23 (at-
mosferische gaswandketels) vereist een zorgvuldige plan-
ning en omzetting.
▶
Neem bij de planning de technische gegevens van het
product in acht.
▶
Pas de erkende regels van de techniek toe.
5.6.4
Aanwijzingen en informatie bij de B23P
installatie
Geldigheid: B23P
De VGA moet minstens aan de classificatie T 120 P1 W 1
volgens EN 1443 voldoen. De maximale buislengte moet be-
rekend worden uit het toegestane drukverschil in de techni-
sche gegevens.
De maximale buislengte (alleen rechte buis) komt overeen
met de maximaal toegestane verbrandingsgasbuislengte
zonder bochten. Als bochten gebruikt worden, dan moet de
maximale buislengte conform de dynamische stromings-
eigenschappen van de bochtstukken verminderd worden.
Bochten mogen niet direct boven elkaar liggen omdat anders
het drukverlies enorm stijgt.
Als de verbrandingsgasafvoer in koude ruimtes of buiten het
gebouw geïnstalleerd wordt, kan de temperatuur aan het op-
pervlak van de binnenkant van de buis onder het vriespunt
dalen. Omdat het product conform EN 13384-1 is gedimen-
sioneerd, mag dit probleem bij een minimale belasting van
de CV-ketel bij een verbrandingsgastemperatuur van 40 °C
niet optreden. Het product mag niet op een cascade-ver-
brandingsgasafvoersysteem aangesloten worden dat door
andere producten gebruikt wordt.
▶
Neem de geldende plaatselijke en nationale voorschriften
voor VGA's in acht, vooral bij installaties in woonruimtes.
Geef aan de gebruiker uitleg over de juiste bediening van
het product.
0020261162_02 ecoTEC plus Installatie- en onderhoudshandleiding
5.6.5

Installatie met rookgasterugslagklep

Bij de installatie van een rookgasterugslagklep is een instel-
ling van het minimumvermogen vereist om ontstekingspro-
blemen te vermijden.
▶
Stel het minimumvermogen met behulp van de diagnose-
code D.085 in. (→ Pagina 27)
Minimaal vermogen van het product instellen
VHR 45/5-5 (EK-NL)
VHR 65/5-5 (EK-NL)
5.7

Elektrische installatie

Gevaar!
Levensgevaar door elektrische schok!
Aan de netaansluitklemmen L en N staat er
ook bij uitgeschakelde aan-/uittoets continu-
spanning:
▶
Schakel de stroomtoevoer uit.
▶
Beveilig de stroomtoevoer tegen opnieuw
inschakelen.
De elektrische installatie mag alleen door een elektromon-
teur worden uitgevoerd.
5.7.1

Schakelkast openen/sluiten

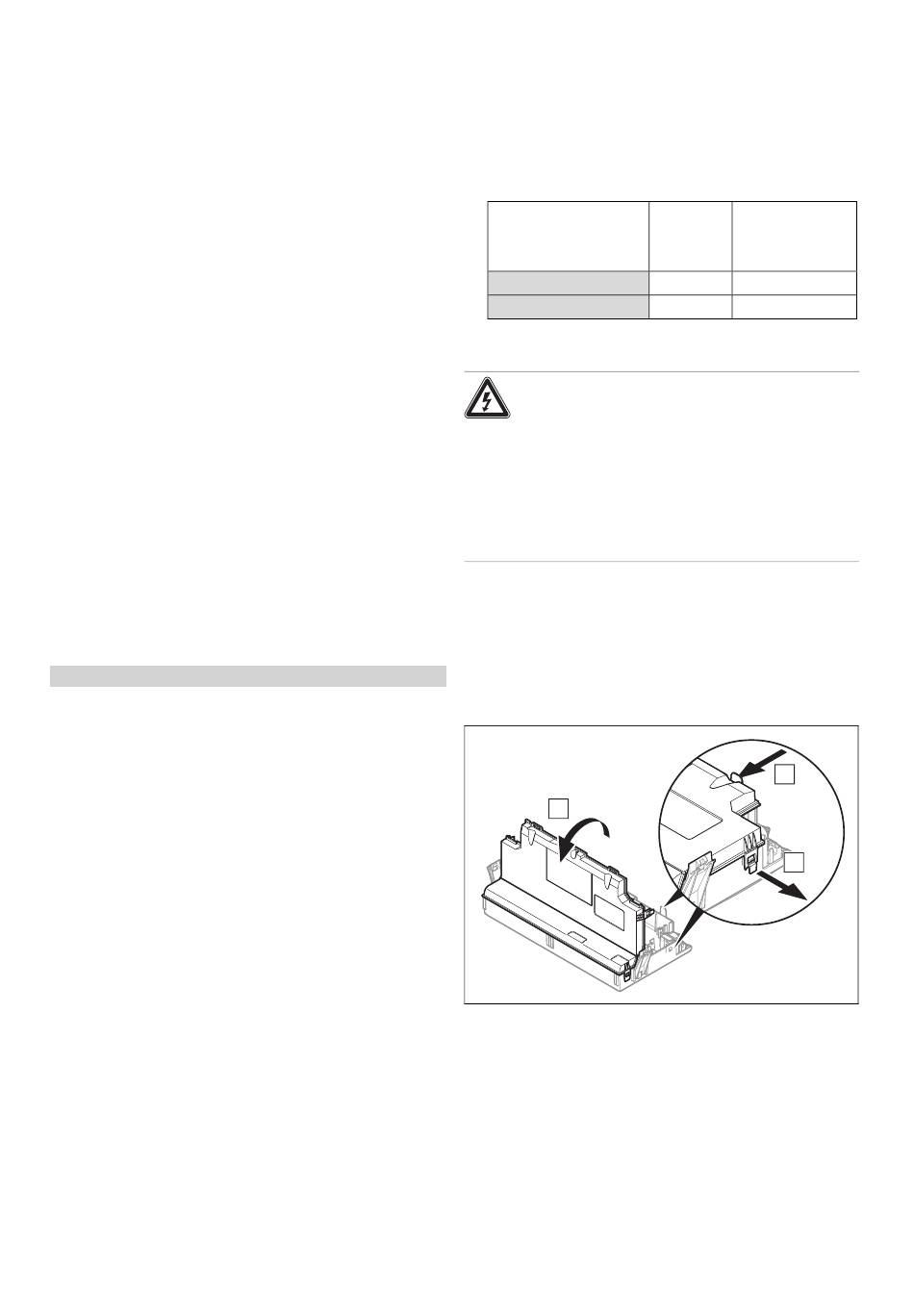

5.7.1.1 Schakelkast openen
1.
Demonteer de voormantel. (→ Pagina 9)
C
2.
Klap de schakelkast naar voren.
3.
Maak de 4 clips uit de houders (A) en (B) van de scha-
kelkast los.
4.
Klap het deksel (C) omhoog.
Installatie 5
D.085
Instelling van
(fabrieks-
D.085 bij
instelling)
verbrandingsgas-
terugslapklep
8 kW
13 kW
11 kW
16 kW
B x 2
A
x 2
19
