Aanwijzing
Controleer of de vlotter aanwezig is in de
sifonbeker.
5.
Maak het onderste deel van de sifon (1) vast in het bo-
venste deel van de sifon (2).
7.3

CV-installatie vullen

1.
Spoel de CV-installatie grondig door voor u deze vult.
2.
Neem de aanwijzingen bij het onderwerp CV-water
voorbereiden in acht. (→ Pagina 21)
▽
Als u niet aan de voorwaarden voor de bereiding
van het CV-water kunt voldoen, installeer dan een
externe plaatwarmtewisselaar om het product te
beschermen.
4
3

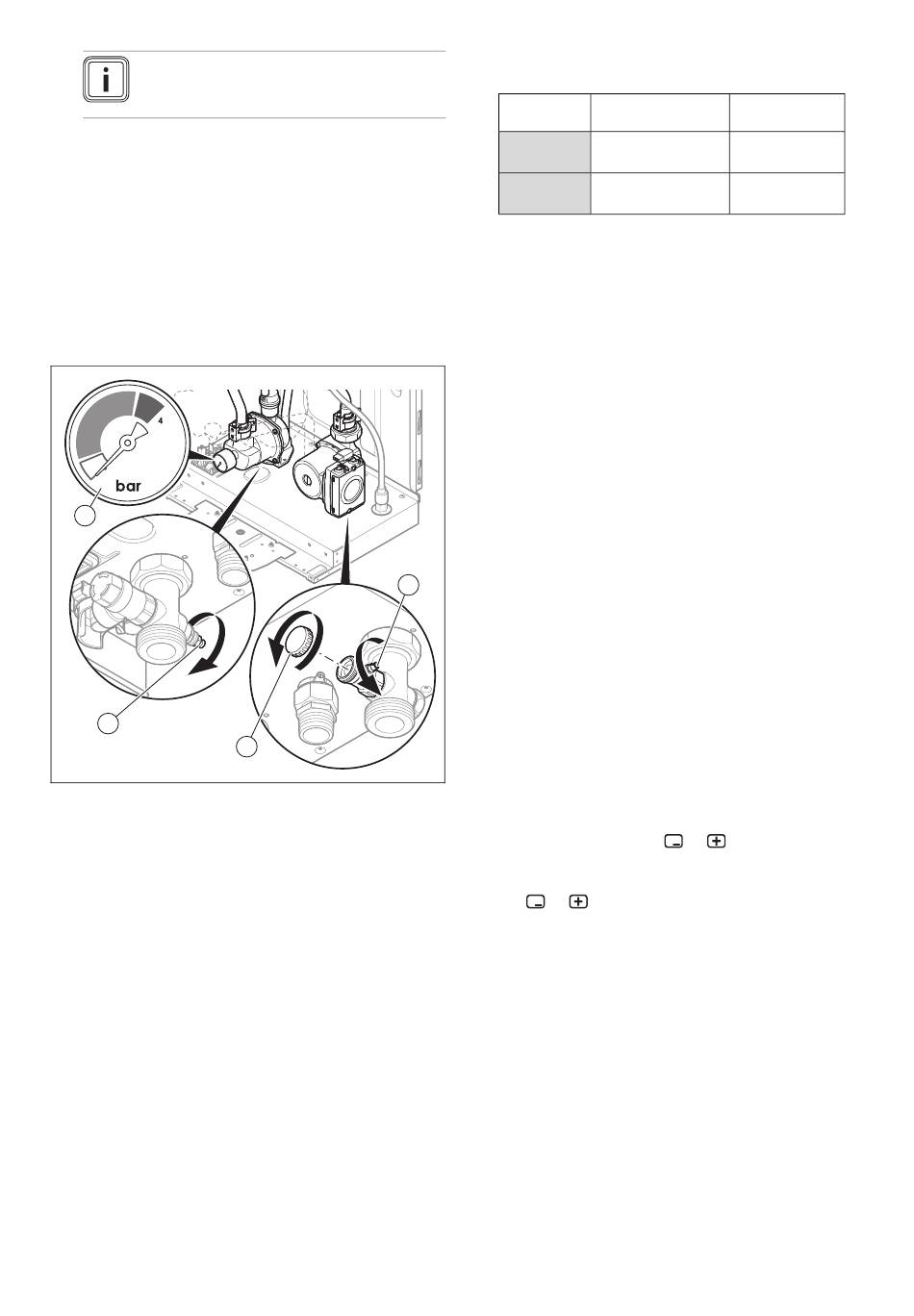

3.
Open de stop (2) en verbind dan de aansluiting van
de vul- en aftapkraan volgens de normen met een CV-
watervoorziening.
4.
Open de CV-wateraanvoer.
5.
Open alle thermostatische radiatorkranen.
6.
Controleer evt. of beide onderhoudskranen aan het
product geopend zijn.
7.
Open langzaam de vul- en aftapkraan (1) zodat het
water in de CV-installatie stroomt.
8.
Open de luchtafscheider (3) en wacht tot het water zon-
der bellen uit de luchtafscheider stroomt.
9.
Ontlucht alle radiatoren tot de CV-installatie volledig
met water gevuld is.
10. Sluit alle ontluchtingsventielen.
11. Houd de stijgende vuldruk in de CV-installatie met be-
hulp van de manometer (4) in het oog.
–
Voor de optimalisatie van de ontluchting moet de
druk zodanig worden begrensd dat deze in het eer-
ste derde deel van het grijze indicatiebereik van de
manometer ligt. Na de ontluchtingsprocedure kan
de hydraulische druk met behulp van de digitale
manometer afhankelijk van het verdelernet wor-
den ingesteld (nodige opvoerhoogte, installatie over
meerdere verdiepingen ...).
0020261162_02 ecoTEC plus Installatie- en onderhoudshandleiding
1
2
12. Vul water bij tot de vereiste vuldruk bereikt is.
Vuldruk
Aanbevolen vul-
druk
VHR 45/5-5
0,15 ... 0,25 MPa
(EK-NL)
(1,50 ... 2,50 bar)
VHR 65/5-5
0,15 ... 0,25 MPa
(EK-NL)
(1,50 ... 2,50 bar)
13. Sluit de vul- en aftapkraan en de CV-water-voorziening.
14. Controleer alle aansluitingen en het volledige circuit op
lekkages.
7.4

Product in gebruik nemen

▶
Druk op de aan-/uittoets van het product.
◁
Op het display verschijnt het startscherm.
7.5

Installatieassistent doorlopen

De installatieassistent verschijnt telkens bij het inschakelen
van het product tot hij eens met succes werd uitgevoerd. Hij
biedt tijdens de ingebruikneming van het product directe toe-
gang tot de belangrijkste testprogramma's en mogelijkheden
om de configuratie in te stellen.
▶
Bevestig de start van de installatieassistent.
◁
Zolang de installatieassistent actief is, zijn alle ver-
warmingsvragen geblokkeerd.
▶
Om naar het volgende punt te gaan, bevestigt u telkens
met Volgende.
▽
Als u de start van de installatieassistent niet beves-
tigt, wordt deze 10 seconden na het inschakelen ge-
sloten en de basisweergave verschijnt opnieuw.
7.5.1
Taal
▶
Stel de gewenste taal in.
▶
Om de ingestelde taal te bevestigen en het per ongeluk
wijzigen van de taal te vermijden, drukt u twee keer op
OK.
Als u per ongeluk een taal ingesteld hebt die u niet verstaat,
dan verandert u dit als volgt:
▶
Druk tegelijk op de toetsen
drukt.
▶
Druk bijkomend kort op de ontstoringstoets.
▶
Houd
en
ingedrukt tot het display de mogelijkheid
voor het instellen van de taal weergeeft.
▶
Kies de gewenste taal.
▶
Bevestig de wijziging twee keer met OK.
7.5.2
CV-circuit vullen
Deze functie wordt weergegeven, deze is echter bij dit pro-
ducttype niet actief.
7.5.3
CV-installatie ontluchten
De ontluchting (komt overeen met testprogramma P.00)
wordt door de installatieassistent automatisch geactiveerd
en blijft op het display weergegeven zolang de ontluchting
actief is. Zonder installatieassistent gebeurt de ontluchting
dus automatisch.
Het programma moet absoluut een keer uitgevoerd worden
omdat het product anders niet start.
Ingebruikneming 7
Maximale vul-
druk
< 0,40 MPa
(< 4,00 bar)
< 0,40 MPa
(< 4,00 bar)
en
en houd deze inge-
23
