Product ophangen

1.
Controleer het draagvermogen van de muur.
2.
Neem het totale gewicht van het product in acht.
3.
Gebruik alleen voor de wand toegestaan bevestigings-
materiaal.
4.
Zorg evt. voor een ophanginrichting met voldoende
draagvermogen.
5.
Hang het product op, zoals beschreven.
4.8

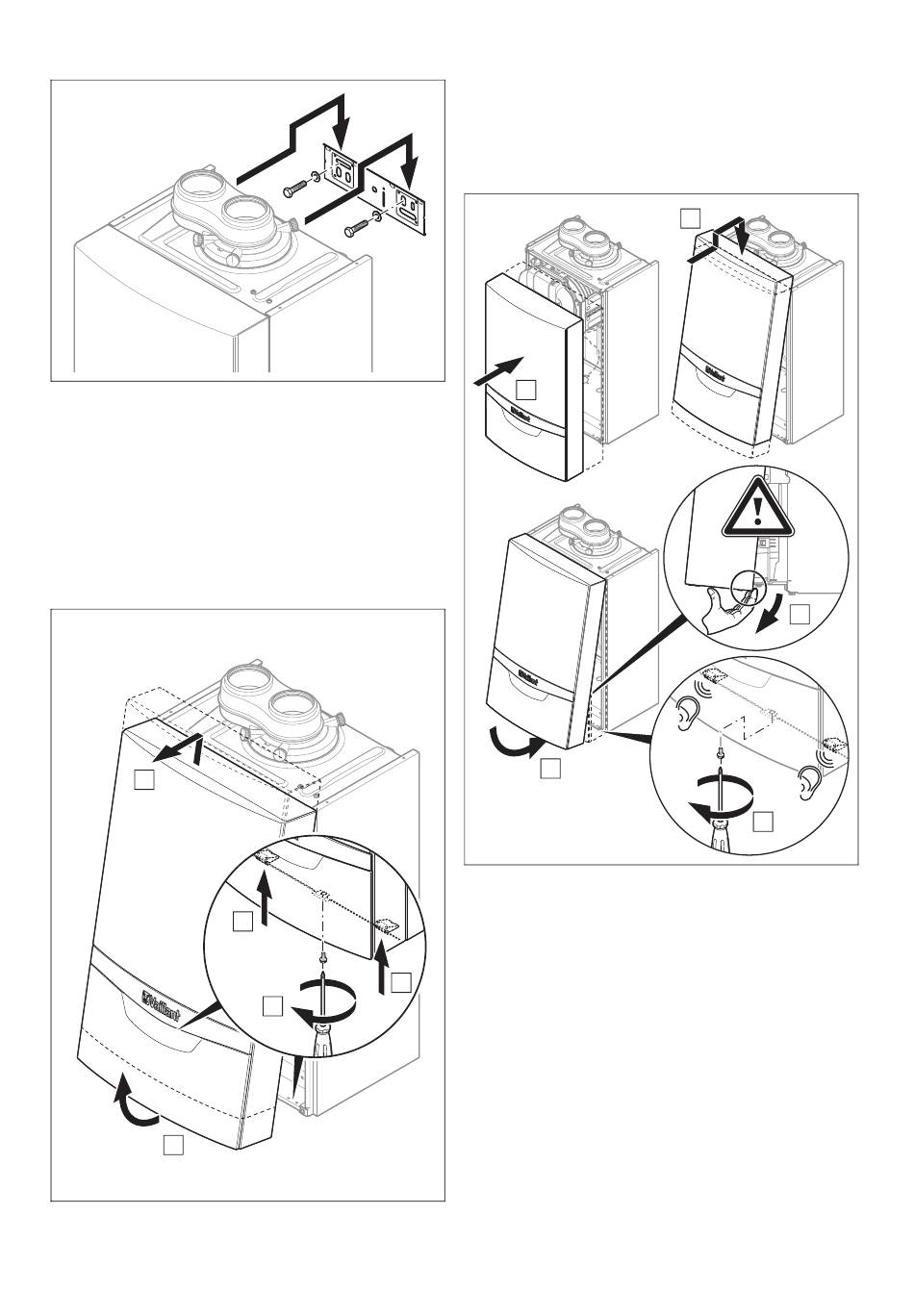

Frontmantel demonteren/monteren

4.8.1

Voormantel demonteren

D
C
1.
Maak de schroef (A) los.
0020261162_02 ecoTEC plus Installatie- en onderhoudshandleiding
B
B
A
2.
Om de voormantel los te maken, drukt u de beide be-
vestigingsklemmen (B) in.
3.
Grijp de frontmantel aan de onderkant vast en trek de
frontmantel naar voren (C).
4.
Til de frontmantel naar boven uit de houder (D).
4.8.2

Voormantel monteren

A
C
1.
Plaats de frontmantel (A) op de bovenste houders (B).
2.
Klap de frontmantel onderaan in de richting van het
product (C).
3.
Druk de voormantel tegen het product. Let er hierbij op
dat de isolatie niet wordt beschadigd (D).
4.
Laat de beide bevestigingsklemmen aan de frontmantel
vastklikken.
5.
Draai de schroef vast (E) om de frontmantel te bevesti-
gen.
Montage 4
B
D
E
