AVERTISSEMENT ! Le câblage électrique doit être
réalisé par un électricien qualifié, conformément
à la réglementation en vigueur.
La ligne d'alimentation du générateur de vapeur provient directement du tableau de distribution électrique. Dans cette ligne, il est in-
téressant d'installer un disjoncteur pour pouvoir éteindre temporairement le générateur de vapeur pendant l'entretien.
L'installation fixe doit comprendre une fonction d'arrêt conformément aux réglementations en vigueur.

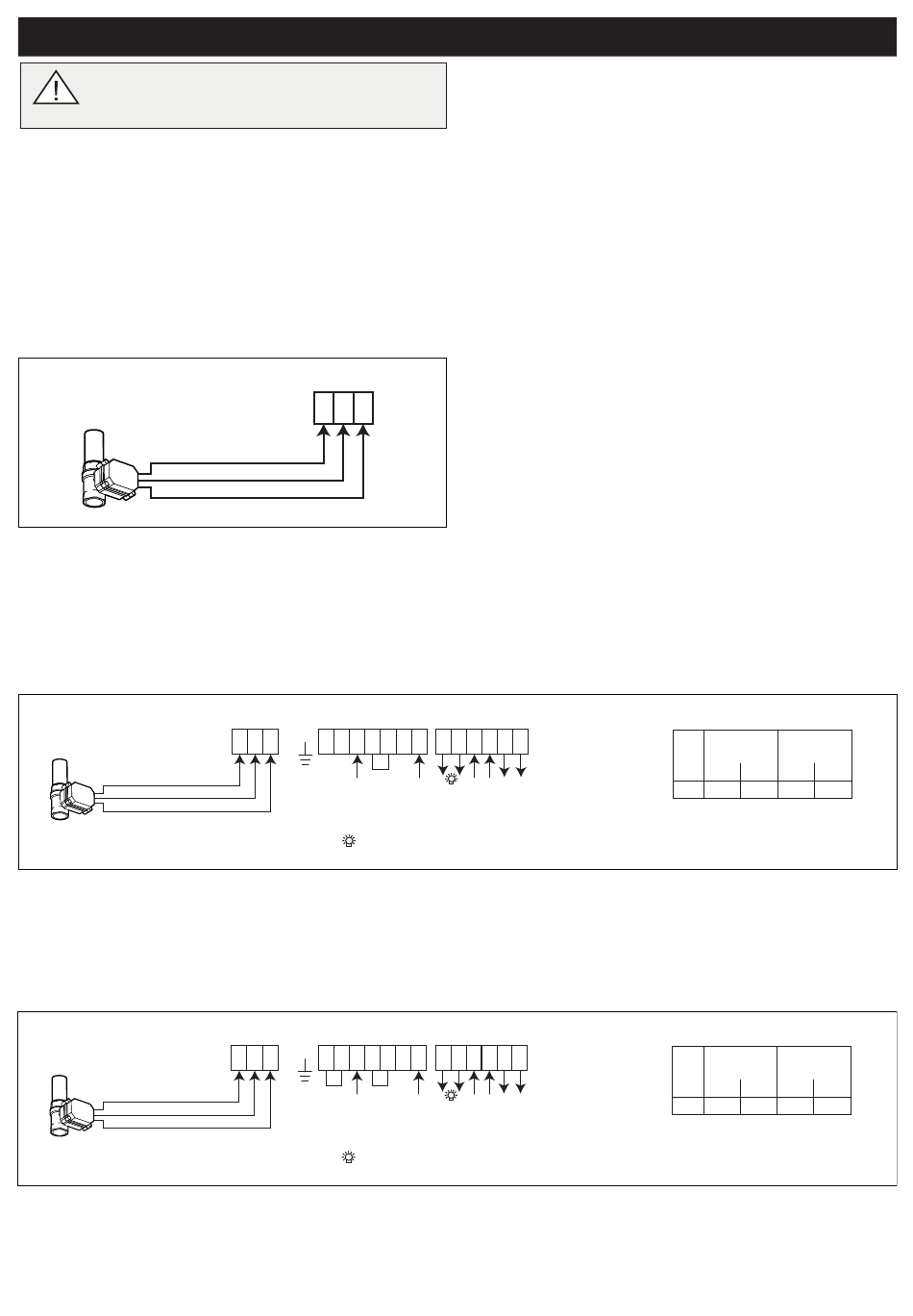

Le schéma de câblage Illustration 26 montre le raccord au robinet à boisseau sphérique. Le schéma de câblage Illus. 27 à 32 affiche
la connexion Steam Home et Illus. 33 à 36 affichent la connexion Steam Commercial. Jusqu'à 3 générateurs de vapeur peuvent être
connectés avec le panneau de commande Elite. Lisez la section « Multivapeur » et reportez-vous à l'illustration 43.
Schéma de raccordement / branchement
SCHÉMA DE CÂBLAGE robinet à boisseau
sphérique motorisé
2
Illustration 26 : Robinet à boisseau sphérique motorisé
1. Steam Commercial 9 à 15, Steam Home 3 à 9
2. Robinet à boisseau sphérique motorisé
SCHÉMA DE CÂBLAGE Steam Home 3 kW 200-240 V~
2
Green - Open/Close
Red - Power supply
Black - Power supply
Illustration 27 : Steam Home 3 kW
1. Steam Home 3
2. Robinet à boisseau sphérique motorisé
SCHÉMA DE CÂBLAGE Steam Home 6 kW 200-240 V~
2
Green - Open/Close
Red - Power supply
Black - Power supply
Illustration 28 : Steam Home 6 kW
1. Steam Home 6
2. Robinet à boisseau sphérique motorisé
Installation électrique
1
1 2 3
A
B
C
1
1
G
A B C D E F S
1 2 3
L1
200-
240 V~
{
Max 100W
200-240 V~
1
1
G
A B C D E F S
1 2 3
L1
200-
L2/N
240 V~
{
Max 100W
200-240 V~
A. Câble vert - Ouvrir / Fermer
B. Câble rouge - Alimentation
C. Câble noir - Alimentation
1
A
A A
A
B B
1 2 3
4
*
L2/N
200-
AUX0
240 V~
*
Max 10A
1
A
A A
A
B B
1 2 3
4
*
200-
AUX0
240 V~
*
Max 10A
200-
230-
208V~
240V~
kW
amp
mm²
amp
mm²
15
2.5
13
2.5
3
200-
230-
208V~
240V~
kW
amp
mm²
amp
mm²
30
10
26
10
6
