Componenten van de stoomgenerator
Controleer of de volgende componenten aanwezig zijn:
1
3
4
9
14
13
11
12

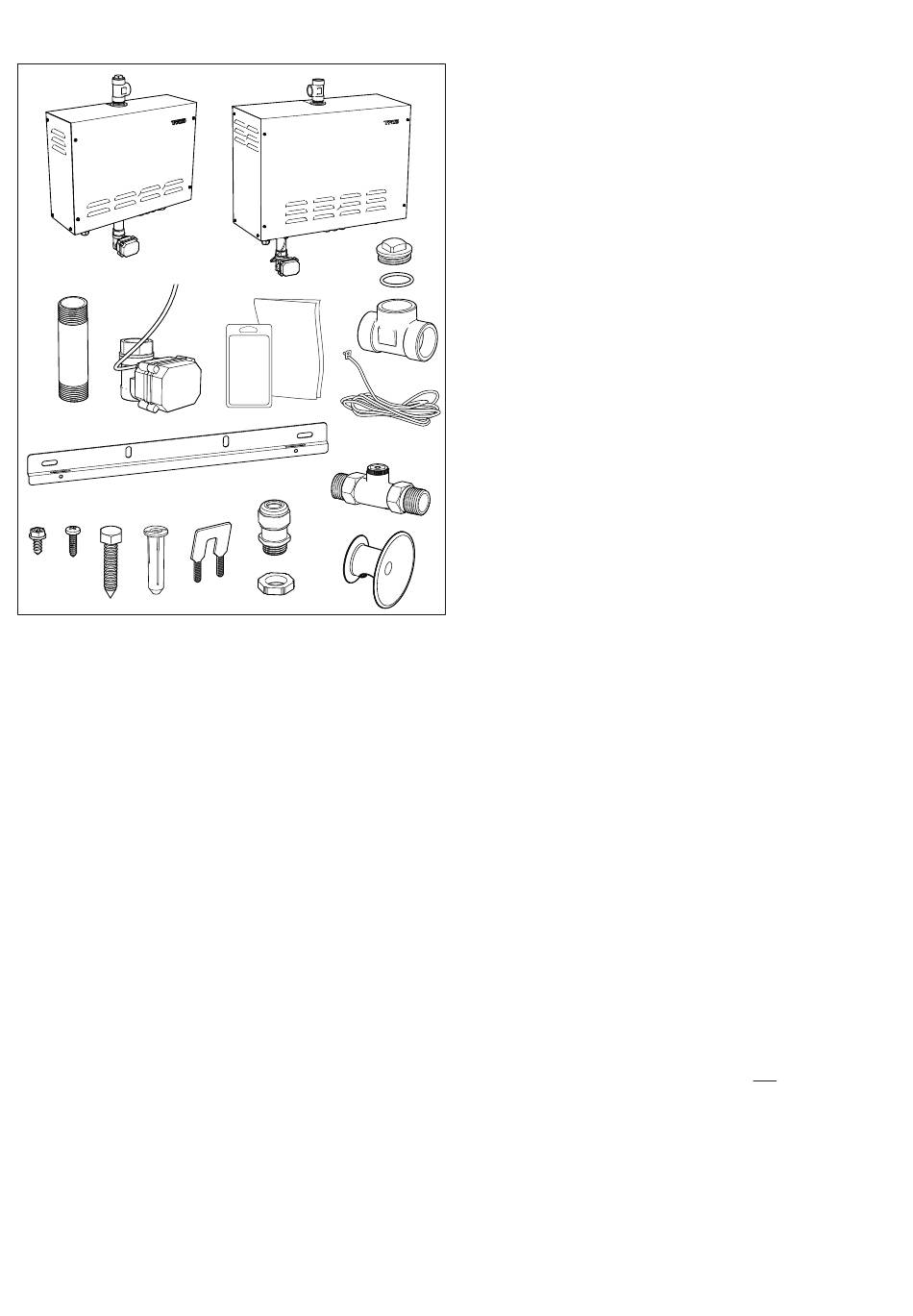

Afbeelding 1 Componenten van de stoomgenerator
1.
Steam Home stoomgenerator
2.
Commerciële stoomgenerator
3.
Pijpadapter 1 inch
4.
Gemotoriseerde kogelkraan
5.
Eenvoudige test - voor het testen van de waterhardheid
6.
T-connector borgmoer 1 inch
7.
Borgmoer O-ring
8.
Stoomleidingaansluiting T-stuk 1 inch
9.
Wandophangbeugel
10. Temperatuursensor
11. 2 x borgschroeven 9.5
12. 1 x schroef B6x13
13. 4 x schroeven B14x35
14. 4 x Plastic pluggen 45 mm
15. 3 x connectors
16. 2 x kabeldoorvoeren
17. 2 x kabeldoorvoermoeren
18. Niet-retourklep
19. Essentieel stoompijpje (Steam Home)
2
6
7
5
EA SY TE ST
IN ST RU CT IO NS
8
EASY TEST
WATER
HARDNESS
TEST
18
16
15
19
17
Stoomcabine
De stoomcabine moet de enige warmtebron zijn voor de stoom-
generator. De omgevingstemperatuur voor de stoomcabine en
stoomgenerator mag niet hoger zijn dan 35 °C. Als er naast de
stoomcabine een sauna is, moet deze goed geïsoleerd zijn en
moet er minimaal 10 cm luchtruimte zijn tussen de sauna en de
stoomcabine.
Vloer en afvoer
In de stoomcabine moet een afvoer zijn. De vloer moet geleidelijk
omlaag lopen naar de afvoer. De vloer mag bestaan uit naadloos
vinyl, tegels, enzovoort. De fundering en verbindingen moeten op
dezelfde manier worden uitgevoerd als voor een badkamer.
Opmerking: Wanneer de vloer en wanden gemaakt zijn van plas-
tic, kunnen kleine kleurveranderingen waarneembaar zijn onder
de stoomuitlaat als gevolg van het contact met stoom en heet
water.
Ventilatie
Over het algemeen is geen ventilatie nodig voor stoomcabines die
10
minder dan 2 uur worden gebruikt. Om hygiënische en functionele
redenen moeten alle stoomcabines die gedurende meer dan 2
uur continu worden gebruikt, een luchtuitwisselingssnelheid van
10-20 m³ lucht per persoon per uur hebben.
Holtes boven het plafond van de stoomcabine moeten niet volle-
dig afgedicht zijn. Laat ten minste één ventilatieopening (100 cm²)
in de wand die de deur van de stoomcabine bevat.
Inlaatventilatieopening
Moet een opening op een laag niveau in de wand van de deur zijn
of een opening onder de deur, zie afbeelding 37.
Uitlaatventilatieopening
Moet hoog op een muur of aan het plafond worden geplaatst (zie
eventuele instructies bij de stoomcabine) maar niet boven de
deur of de zitplaats, zie afbeelding 37. De uitlaatopening moet
worden aangesloten op een ventilatiekanaal dat de lucht naar
buiten geleidt. Er kan gebruik worden gemaakt van een bestaand
kanaal. Het ventilatiekanaal moet volledig afgesloten zijn en zijn
vervaardigd van een materiaal dat een hoge luchtvochtigheid
tolereert. Er mogen geen waterverzakkingen zijn, waarin con-
denswater zich kan ophopen en verstoppingen kan veroorzaken.
Als het ventilatiekanaal een waterzak moet bevatten, moet een
watersifon worden geïnstalleerd om condenswater af te voeren
naar een afvoerpunt.
De grootte van het uitlaatventilatiekanaal is afhankelijk van de
vereiste dat het kanaal 10-20 m³ lucht per persoon per uur moet
kunnen uitdrijven.
Mechanische extractie
Als de extractieventilatie op basis van het natuurlijke ventilatie-
principe onvoldoende is, mogelijk vanwege een lage druk in de
ruimte van waaruit lucht wordt geleverd aan de stoomcabine,
moet mechanische ventilatie worden aangesloten en worden
ingesteld voor de extractie van minimaal 10 en maximaal 20 m³
per persoon per uur.
De afvoerluchtventilator moet een hoge luchtvochtigheid onderst-
eunen.
Opmerking: De mechanische afzuiger moet niet worden aange-
sloten op de commerciële aansluiting voor stoomgeneratoren F, F.
Droogventilator
Bij terugval naar de stand-bymodus, zal elke droogventilator
die is aangesloten op de stoomgenerator (commerciële
aansluitingsterminal F, F) starten vanuit gebruik en na gebruik
van de stoomcabine wordt de functie ingesteld via het Elite-
bedieningspaneel. De droogventilator is alleen bedoeld
voor gebruik in stoomcabines die in beperkte mate worden
gebruikt en het installeren van de ventilator is optioneel, niet
vereist. Opmerking: De droogventilator wordt niet gebruikt als
mechanische afzuiging.
189
