Подключение воды
ВНИМАНИЕ!
Перед подключением поступающей воды
к парогенератору надлежит выполнить промывку системы
трубопроводов. Такая промывка предотвращает попадание
металлических частиц и других посторонних объектов из
трубопровода в парогенератор. Также на патрубок для
поступающей воды необходимо установить предусмотренный
обратный клапан.
ВНИМАНИЕ!
Давление поступающей воды должно
находиться в диапазоне от 0,2 до 10 бар (от 20 кПа до
1000 кПа).
ВНИМАНИЕ!
Ознакомьтесь с разделом «Качество
воды».
Для упрощения ремонта и обслуживания заполный клапан
(см. рис. 13-E) рекомендуется установить в водопровод
непосредственно перед установкой обратного клапана.
Во избежание возникновения ударов в конструкции
для подключения трубопровода поступающей воды к
парогенератору рекомендуется использовать армированный
резиновый шланг.
D
1
D

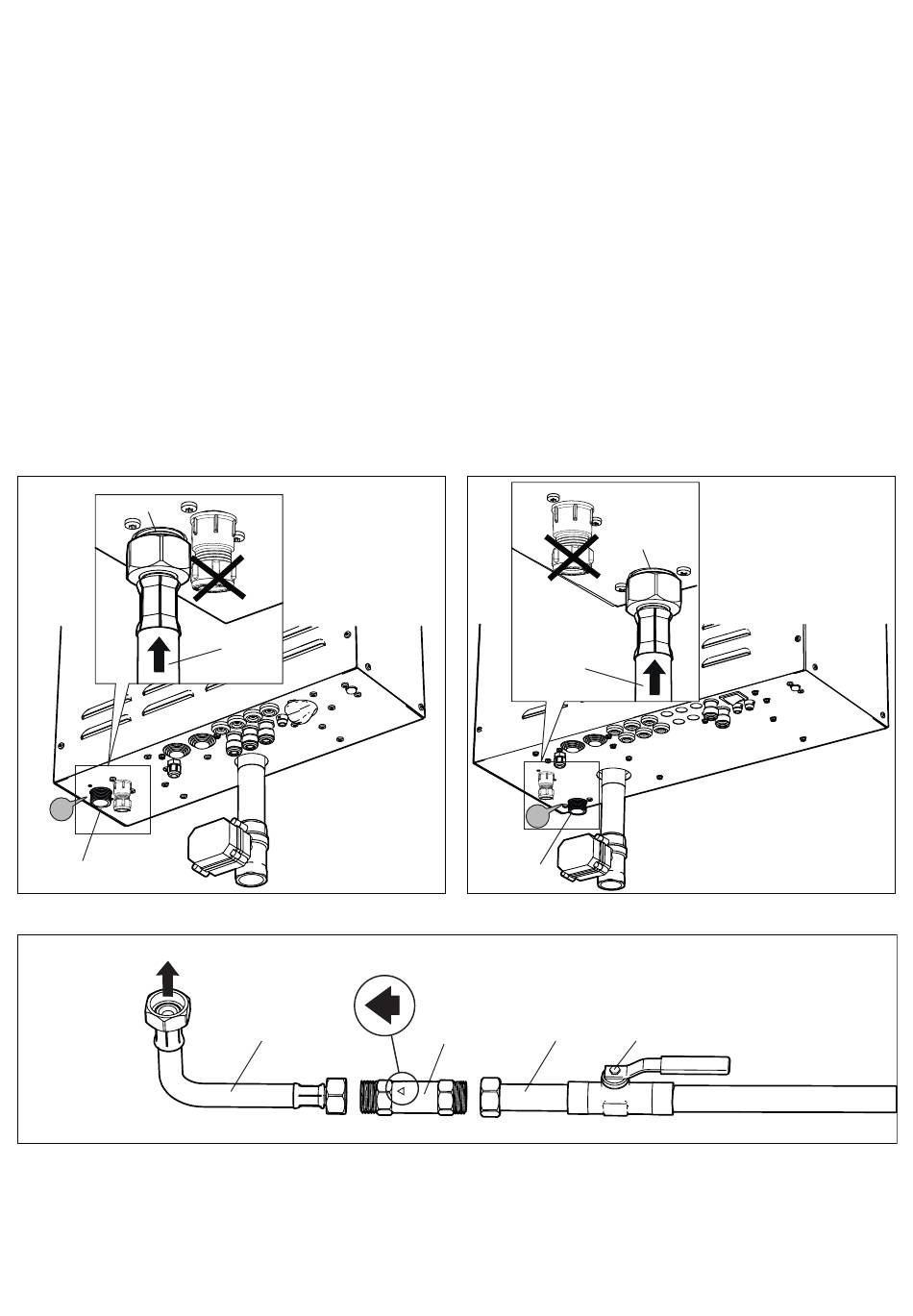

Рис. 11. Подключение воды к парогенератору Steam Home
D
Рис. 13 Подключения и трубопроводы для подачи воды
Рис. 11, 12 и 13:
А. Линия подачи воды
B. Обратный клапан диаметром ½ дюйма
C. Армированный резиновый шланг с соединителями диаметром ½ и ¾ дюйма
D. Разъем для подключения воды к парогенератору, диаметром ¾ дюйма, со встроенным грязевым фильтром
E. Запорный клапан (если имеется)
C
H o m
a m
S t e
¾"
C
½"
Как подключить воду:
1.
Подключите обратный клапан (B) к линии подачи воды (A)
с внутренним диаметром минимум 12 мм.
2.
Подключать армированный резиновый шланг (C)
рекомендуется на расстоянии приблизительно 1 м от
обратного клапана (B).
3.
Подключите армированный резиновый шланг (C) к
арматуре трубопровода парогенератора (D).
Если выполняется подключение к системе повышения
жесткости воды (с водяным фильтром обратного осмоса или
без), точка подключения должна находиться между линией
подачи воды и обратным клапаном (см. рис. 13-B). (Система
повышения жесткости воды Tylö, арт. № 9090 8027.)
e
1
D
Рис. 12. Подключение воды к парогенератору Steam Com-
mercial
B
A
½"
D
C
m C o
S t e a
E
r c i a l
m m e
